Equipo de prueba vertical automático del fuego, UL ardiente 1666 de la máquina de prueba de la inflamabilidad

Máquina de prueba ardiente del cable UL1666 del eje de la inflamabilidad vertical automática del tubo

Descripción:

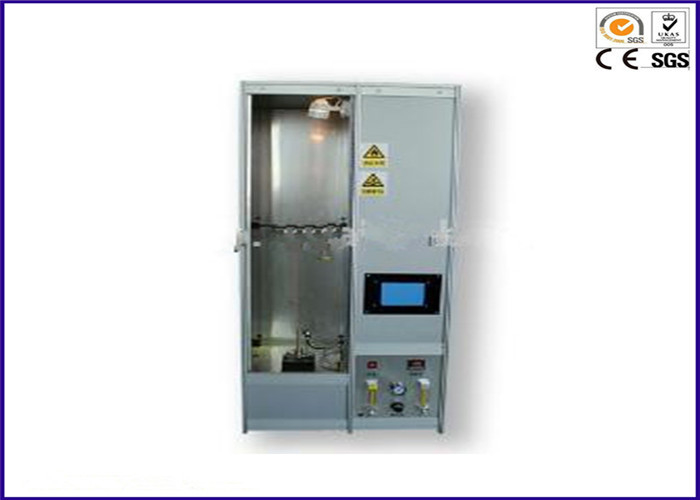

La máquina de prueba ardiente vertical del tubo del eje del cable UL1666 es un instrumento completamente automático contenido en su propio gabinete para maximizar la seguridad del operador. El dispositivo cumple con (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) los requisitos estándar-relacionados UL1581-2001 diseñados. Aplicable al solos alambre y cable, y a la suave-línea horizontal, prueba vertical de la combustión. La duración de la combustión y la quema del número de ajustable, pueden ser transferencia vertical/horizontal automática/del manual, presión de gas, fluir ajustable y equipado del dispositivo del reconocimiento de la temperatura de la llama.
Incluye: Indicador de la altura de la llama y algodón absorbente del 100%

Estándares:

UL1666><>

ANSI/ASTM D 5207 Y UL 1581, ANSI/ASTM D 5025

Especificaciones:

Cámara de la prueba:

1. U-tipo indicador de presión: presión de medición de la cámara mantenida en 0-12PA;

2. Higrómetro: temperatura y humedad de medición de la cámara;

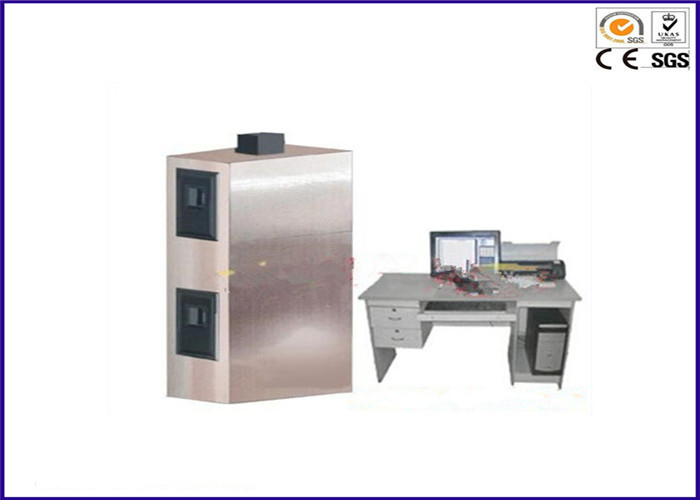

3. La estructura de la cámara: la estructura total del muro de cemento por el ladrillo, la primera capa es el 1.22M, la segunda capa es los 3.66M, el top es los 2.24M. Dimensiones externas: los 7.12M alto x1.3M x2.5M ancho de largo;

4. La estructura de la pared es una densidad de 106lb/de los pie3s (1698kd/m3) del hormigón, la conductividad termal (k) en el ℃ 21,1 para el 0.38Btu (0.055W/mk);

5. La primera y segunda capa por el peso ordinario 203m m grueso de la composición del cemento. El tejado se hace de la pared para asegurar su tirantez;

6. El agujero de medición en la segunda capa debe estar sobre el agujero vertical del agujero de medición de la primera capa (305m m por 610m m), cada agujero es 203m m detrás de la caja y 102m m del lado de la caja.

Dispositivo de la ignición:

1. Consiste en una tubería de acero 1/2inch, un codo 1/2inch y un disco de acero de la dispersión de la ignición.

2. Instale un metro de flujo del propano donde se inyecta el gas

Fan: El extractor y el anemómetro están instalados en el mercado de la caja de la prueba.

Fuente del gas de combustión: El gas suministrado al encendedor debe ser propano del CP-grado y proporcionar 2500 BTU de calor por pie cúbico.

Extractores y tubos de la transportación: Los conductos de acero están instalados en el centro del top de la cámara de la prueba, y el extractor está conectado con el conducto.

Sistema de adquisición de datos: El PLC y el ordenador se utilizan para recoger y para registrar la velocidad de aire en la entrada y la temperatura del termopar en el segundo agujero cada 5 segundos.
