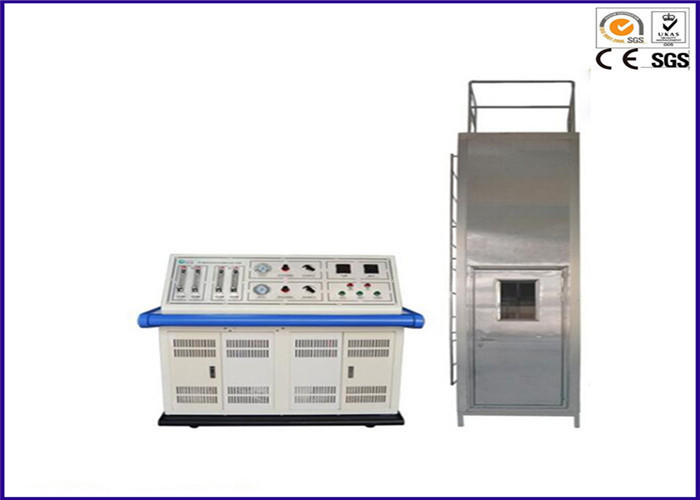

El fuego vertical agrupado del equipo de prueba del cable/del alambre separó EN 50399 del probador UL1685

Equipo de prueba vertical agrupado de la extensión del fuego del cable y del alambre UL1685, EN 50399

Uso del producto:

El probador vertical agrupado de la extensión del fuego del cable y del alambre se utiliza para detectar montado verticalmente bajo condiciones especificadas para la llama vertical separada inhibiendo la capacidad del cable o del cable de fribra óptica del paquete. De acuerdo con IEC60332-3-10: 2000

Estándares:

IEC60332-3-10: 2000, UL1685, EN 50399, GB/T18380. (31-36) — 2008

Parámetros técnicos:

1. Dimensiones internas de la cámara de la prueba del acero inoxidable: 1.000 (W)×2,000 (D) ×4,000 (H) milímetro, complementado con el material aislado de las lanas minerales

2. En la sección más baja de la cámara de la prueba, hay 800 (W) X.400 (D) clasificó el agujero en la posición de 150m m de la parte delantera de la cámara para suministrar el aire

3. Agujero de extractor del top: 300 (W) ×1, 000 (D) milímetros

4. Dimensiones amplias de la escalera del acero inoxidable: 500 (W) ×3, 500 (H) milímetro; cantidad: 1

5. Dimensiones estándar de la escalera del acero inoxidable: 800 (W) ×3, 500 (H); cantidad: 1

6. Dos sistemas de congregar los dispositivos estándar de la hornilla de propano

7. Dos sistemas de dispositivos de mezcla del gas del venturi

8. Indicador de presión y dispositivo manorreductor de la válvula, que puede ajustar la presión del propano y de aire a 0,1 MPa

9. Rotámetro: utilizado para ajustar y fijar el flujo del gas

10. Hay una escalera y una barandilla de acero en el cuerpo de la cámara, que es conveniente para que el usuario pruebe en el top

11. Equipado de una vávula de bola, para poder cerrarse el suministro de aire manualmente

12. Fije el tiempo de la prueba de la llama automáticamente, y para entonces el suministro de aire se puede cortar automáticamente

13. Termopares montados de K dentro de la cámara, indicando la temperatura interna

14. Con el dispositivo extintor forzado

15. Dispositivo de elevación automático

Especificaciones:

Dimensiones externas del gabinete ardiente: 1120 (W) ×2195 (D) ×5077 (H) milímetro

Dimensiones externas del gabinete de control: 1280 (W) ×770 (D) ×1200 (H) milímetro

Fuente de alimentación: CA 220V, 50/60Hz, 2A

Fuente de aire: propano y aire (preparados por los usuarios)
