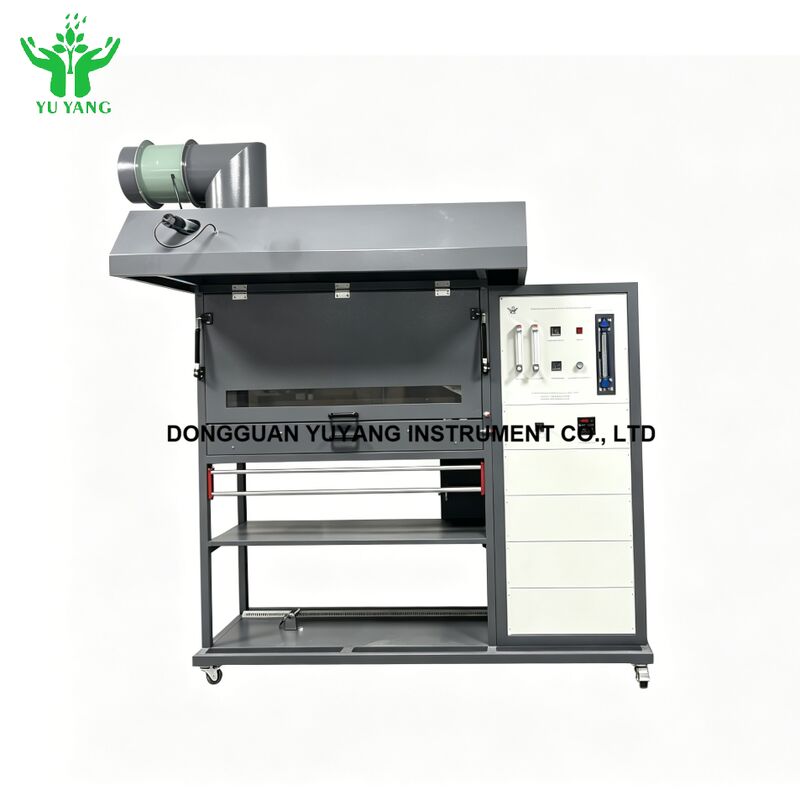

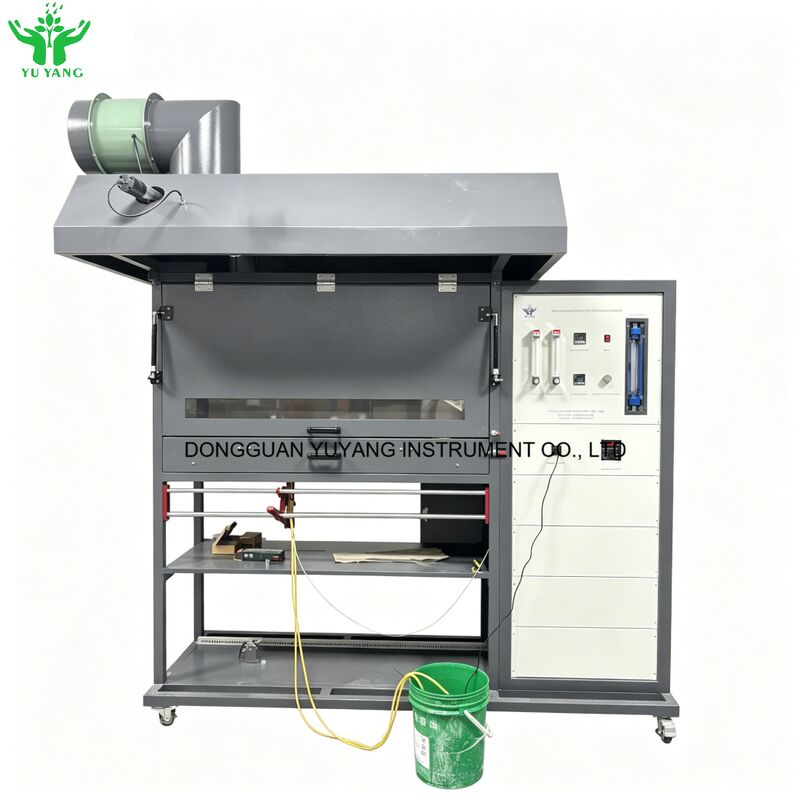

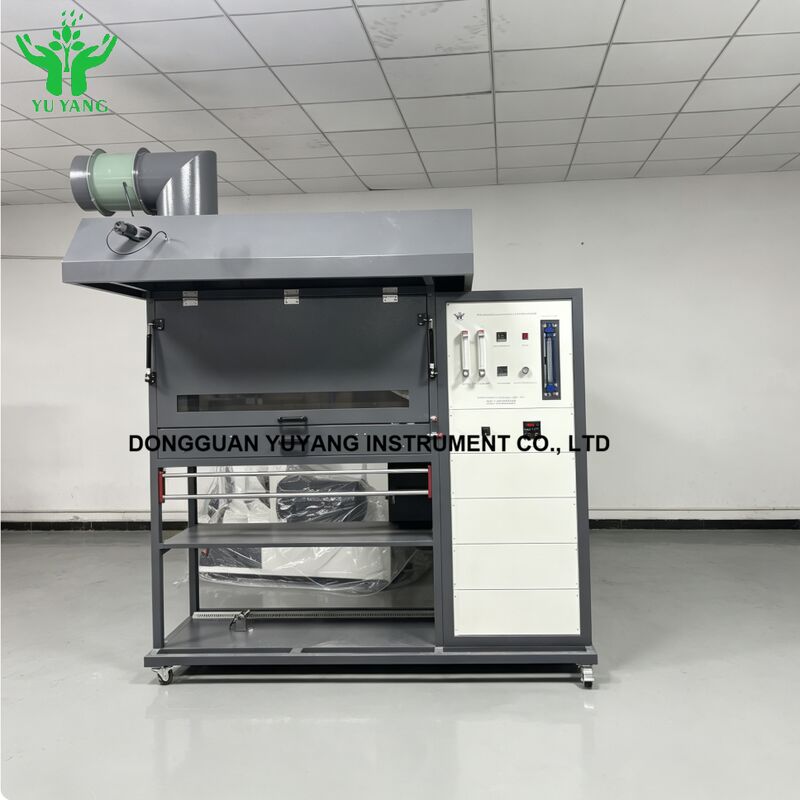

Aparato de prueba de panel radiante para suelos YUYANG ISO 9239-1 y ASTM E648

YUYANG Aparato de ensayo de paneles radiantes para suelos ISO 9239-1 y ASTM E648

Descripción:

Tester de paneles radiantes para suelos (ISO 9239,Tester de paneles radiantes de pisos) es un método de prueba que refleja formalmente la propagación de la llama en el material de piso de la condición de retro-proyecto cuando el fie en el edificio ocurrió en el compartimento o habitación adyacente, o gas de alta temperatura irradiado a la superficie del suelo un calor de radiación caliente acumulado en la parte superior de la mitad durante un incendio en un paso de crecimiento temprano.

Estándar:

ISO 9239-1: Reacción a los ensayos de incendio de pisos - Parte 1: Determinación del comportamiento de combustión utilizando una fuente radiante

ISO 9239-2: Reacción a los ensayos de incendio de pisos - Parte 2: Determinación de la propagación de la llama a un nivel de flujo de sombrero de 25kW/m2

ASTM E 648: Método de ensayo estándar para el flujo radiante crítico de un sistema de revestimiento de suelos que utilice una fuente de energía térmica radiante

Estructura:

1La estructura de la máquina consta de dos partes: una cámara de combustión y una cámara de control.

2- Tamaño de la cámara de combustión: aproximadamente L1420*W1200*H2300 (mm).

3Material de la cámara de control/cámara de combustión: placa de acero inoxidable 304 # de alta calidad, procesamiento por máquina CNC.

4. Blowtorch: cumple plenamente los requisitos de GB/T 11785.

5Otras piezas mecánicas están hechas de acero inoxidable 304 o acero 45 °, anticorrosión y anticorrosión.

Características:

1La cámara de ensayo resultante está aislada con placa de aislamiento de silicato de calcio y está provista de una ventana de observación resistente a la temperatura.

2El conjunto de soporte de la muestra de acero inoxidable está montado en una plataforma deslizante para permitir una carga segura y fácil de la muestra de ensayo.

3El calor radiante se aplica mediante un panel alimentado por gas, inclinado a 30o, y dirigido a una muestra del sistema de revestimiento de suelo montada horizontalmente.

4El panel radiante genera una distribución del flujo de energía radiante que oscila entre un máximo nominal de 10,9 kW/m2 y un mínimo de 1,1 kW/m2.

5. Especículo de calibración ficticio con soporte, medidor de flujo térmico calibrado y montaje.

6La distancia quemada hasta la extinción de la llama se alcanza y se convierte, mediante calibración, en un flujo radiante crítico equivalente, en kW/m2.

7- Flujo térmico: rango de 0 ~ 50 kW/m2; emisividad de superficie: ε=0,95 ± 0.05.

8Un sistema de medición del humo, de acuerdo con la norma DIN 50055, está montado en un marco separado en la pila de escape.

9- Regal de control para facilitar el uso, que permite la observación del aparato y los controles durante la configuración y calibración del equipo.

10Tiene la función de encendido automático del panel radiante y un corte de seguridad.

Rango de aplicación:

El dispositivo de ensayo del flujo térmico radiante de suelo es para pavimentar materiales colocados horizontalmente y expuestos a un campo de radiación térmica inclinado con una pequeña llama; diversos materiales de suelo tales como:Alfombras textiles, tablones de corcho, tablones de madera, láminas de caucho y materiales de plástico para pisos y aerosoles.

Parámetros técnicos:
