Horno de Prueba de Resistencia al Fuego Vertical para Construcción y Materiales ISO 834 / BS 476
Equipo de Pruebas de Inflamabilidad de Resistencia al Fuego Vertical a Gran Escala
Descripción General

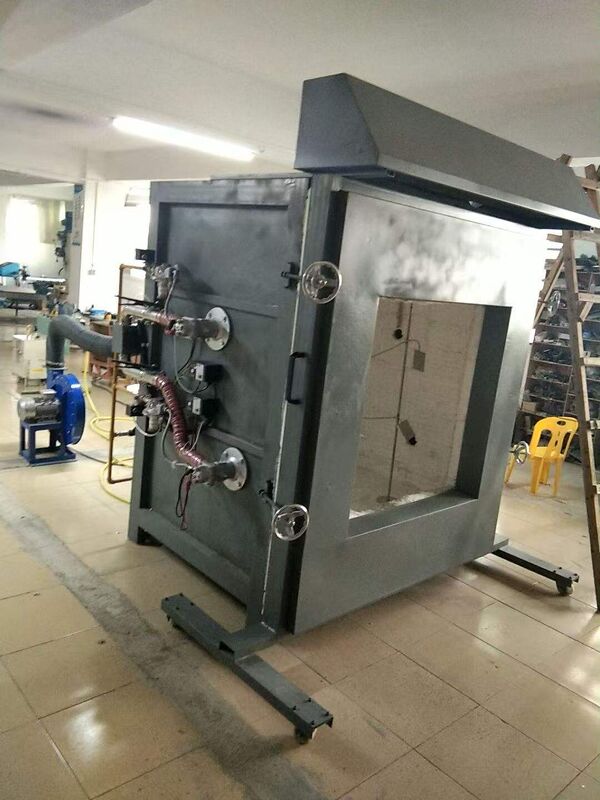

Horno de Prueba de Resistencia al Fuego Vertical a Escala Completa diseñado para emplear combustibles líquidos o gaseosos y capaz de calentar elementos separadores verticales por una cara.
Los revestimientos del horno consisten en materiales refractarios con densidades inferiores a 1000 kg/m³, constituyendo más del 70% de la superficie interna expuesta.
Construido a medida para proporcionar condiciones de exposición al fuego con respecto a la exposición térmica y la presión, cumpliendo con las normas CEN, ISO e IMO.

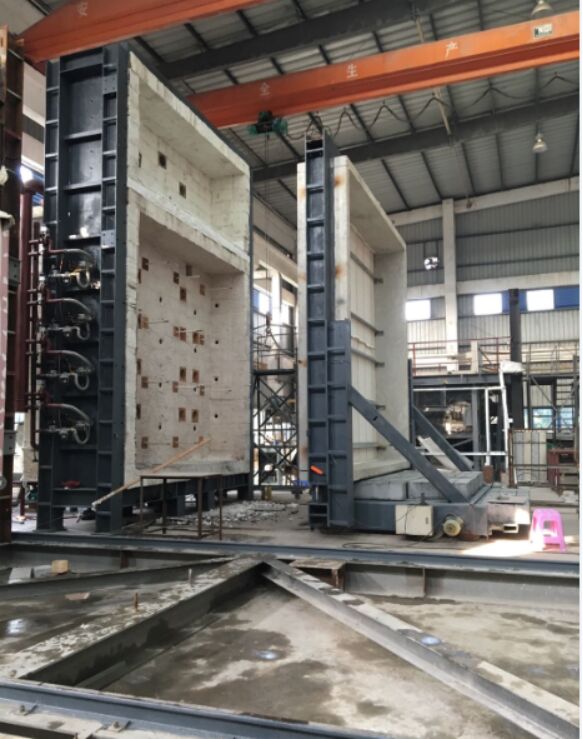

Dimensiones internas mínimas de la cámara: 4000 mm de ancho × 3000 mm de alto × 1000 mm de profundidad. Este horno de prueba de resistencia al fuego a escala completa se construye en fábrica en unidades modulares y se envía en contenedores HC de 40 pies. Las unidades modulares se ensamblan sobre una base sólida preparada por el cliente a su llegada.
Carcasa de Acero del Horno
Construida con perfiles y planchas de acero estructural diseñados para un uso robusto. Las planchas de acero están reforzadas con perfiles C, vigas I y perfiles de acero para contrarrestar la distorsión estructural debida al calor, especialmente alrededor de las aberturas para quemadores, termopares, sondas de presión y puertos de visualización.

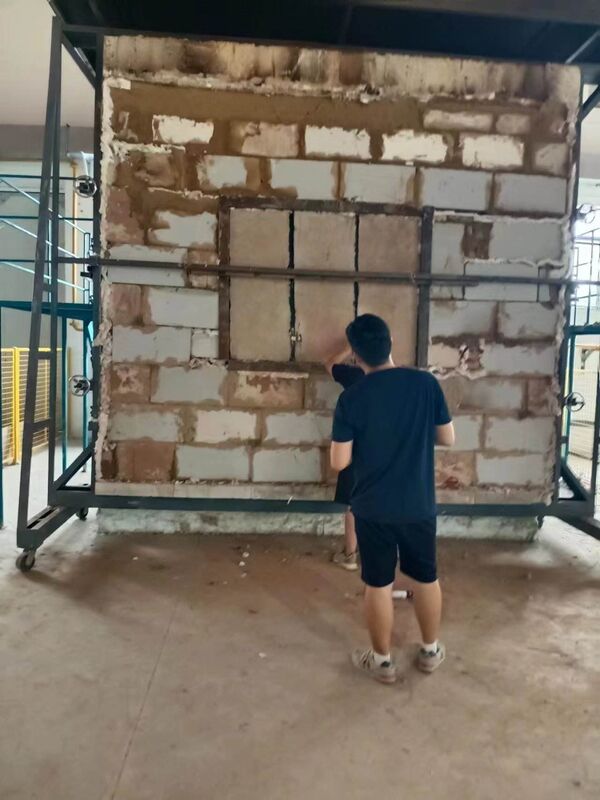

Planchas de hierro fundido se atornillan a la cara exterior frontal para proporcionar una superficie de montaje sólida para el marco de sujeción de la muestra de prueba. Cuatro juegos de abrazaderas de rodillos autoblocantes permiten que el marco de sujeción de la muestra de prueba se fije de forma segura al frente del horno.
Aislamiento del Horno

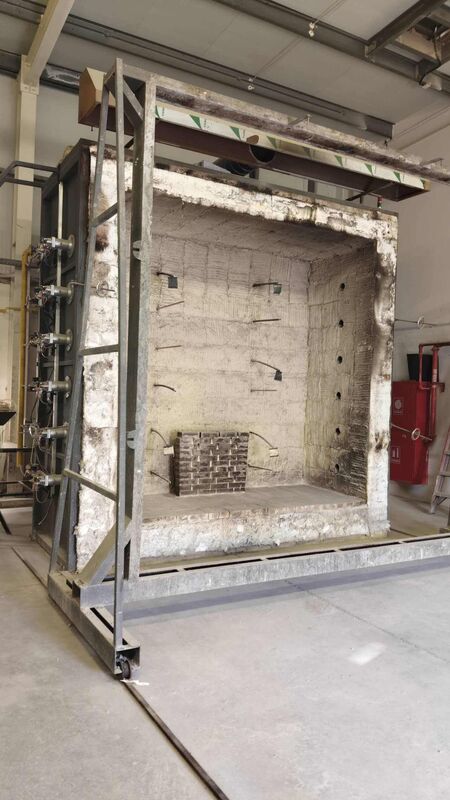

El revestimiento refractario comprende ladrillos refractarios aislantes con una clasificación de 1430 °C y una densidad de 900 kg/m³ en la cara caliente, respaldado por aislamiento de tablero de fibra en la cara fría. A 1200 °C, la temperatura de la carcasa exterior permanece por debajo de 75 °C dos horas después del inicio de la prueba de fuego.
Bloques prefabricados de alta temperatura hechos de material refractario moldeable reforzado con fibra con una clasificación de 1600 °C se instalan a lo largo del perímetro de la abertura del horno para soportar la abrasión constante del marco de la muestra de prueba.
Cuatro puertos de visualización en la pared trasera del horno proporcionan una visibilidad completa de la muestra de prueba durante las pruebas de fuego. Cada conjunto de puerto de visualización presenta una placa de vidrio de cuarzo transparente alojada en una carcasa aislada y refrigerada por aire para evitar la pérdida de calor.
La abertura de escape del horno y la salida de gases de combustión que contiene el registro están revestidas con aislamiento de fibra cerámica de baja masa térmica (densidad de 128 kg/m³). Todos los materiales refractarios resisten el calentamiento y enfriamiento cíclicos.
Normas de Cumplimiento
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (B-C) - UL 263 - UL 1709 - UL10 (B-C) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
Función de Prueba
Las muestras se exponen a condiciones de alta temperatura y presión para evaluar la capacidad de carga, la integridad y el rendimiento de aislamiento dentro de plazos especificados.
Especificaciones
| Estructura y Tamaño del Horno de Prueba | |
|---|
| Horno vertical | 1.5×2.1×1m (An×Al×Pr) |
| Tamaño máximo de muestra | 1×1m (An×Al) |
| Suministro de Voltaje | CA 380V ±10%, 50Hz |
| Potencia | Salida de 300KW (conforme a ISO9705) |
| Sistema de Quemador | |
|---|
| Flujo de gas | 0-100 m³/h |
| Presión máxima de gas | 3000Pa |
| Flujo de aire | 5000m³/h |
| Presión máxima de aire | 4000Pa |
| Precisión del Dispositivo de Prueba | |
|---|
| Temperatura del horno | ±15°C |
| Temperatura interior de la muestra | ±10°C |
| Temperatura de retroceso de la muestra | ±4°C |
| Rango de tiempo | |
|---|
| 0-300 minutos, precisión | <±1s |
Requisitos Funcionales
- Rango de temperatura del agua de enfriamiento: 10-30°C
- Flujo de agua de enfriamiento: >10L/hora
- Rango de prueba: 50 kW/m²
- Tiempo de reacción: <250ms (63%)
- Valor máximo medible: 150% del rango
- Rango espectral: hasta 50.000nm
- Señal de salida: >5mV en rango de trabajo
- Perspectiva: 180 grados
- Emisividad: >0.95
