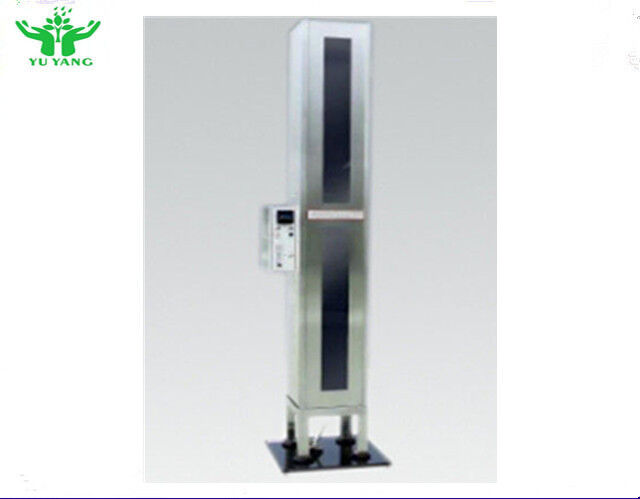

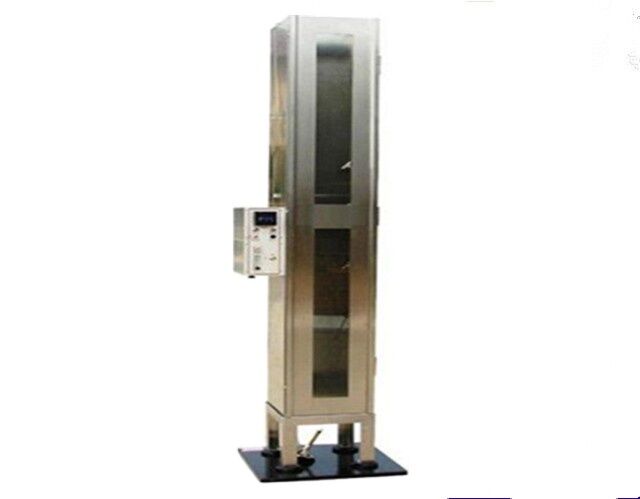

NFPA 701-2004 Métodos 2 Teste de propagación de llama de tejidos y películas

Este probador de propagación de la llama está diseñado para evaluar la propagación de la llama más allá del área expuesta a las fuentes de ignición.Fabricación en la que se incluyen las materias textiles, películas, persianas de plástico con o sin refuerzo o soporte y materiales con una densidad de superficie superior a 700 g/m2.

NFPA 701-2004 Métodos 2

• Dimensiones del horno: longitud y anchura (305 ± 5) mm, altura (2130 ± 10) mm
• Construcción: acero inoxidable 304 de 1,5 mm de espesor con ventana de observación transparente
• Varilla de muestreo superior: situada a 1190 ± 10 mm del borde inferior del horno con orificios de alineación horizontales de 4 mm
• Composición de la barra superior: barras de acero con diámetro (1,5 ± 0,1) mm o (3,0 ± 0,1) mm, longitud (330 ± 10) mm con extremos afilados
• Varilla de muestra inferior: varillas de acero con diámetro (1,5 ± 0,1) mm, longitud (255 ± 10) mm y extremos afilados
• Cables de guía verticales: pares de cables de acero blando situados a 100 ± 5 mm del centro, a 200 ± 5 mm de distancia
• Espacio entre cables: 25 ± 2 mm de adelante a atrás en la cámara
• Instalación del alambre guía: 6 barras de diámetro ± 0,05 mm
• Cámara superior: deflector de tela de fibra de vidrio (1000 ± 10) mm × (125 ± 5) mm con extremos reforzados

• Instalación: asiento fijo con inclinación de 20 grados
• Producción térmica: 800-1000 BTU/ft3
• Posición de la boquilla: a 100 mm del fondo del ensayo
• Medidor de caudal: tipo de rotor con un rango máximo de 150 L/h o 300 L/h
• Válvula de aguja: controles de ajuste de la altura de la llama
• Medidor de presión: rango de 0-1MPa con una precisión de 0,5.
• Medición de la llama: escala de precisión con una precisión de 1 mm

• Encendiendo: encendido automático de alto voltaje
• Tiempo de combustión: 0-99.99s programable, resolución de 0.01s, precisión de 0.1s
• Tiempo de combustión continua: 0-99.99s programable, resolución de 0.01s, precisión de 0.1s
• Automatización: control integrado de la ignición, el tiempo de combustión y la duración continua de la combustión
