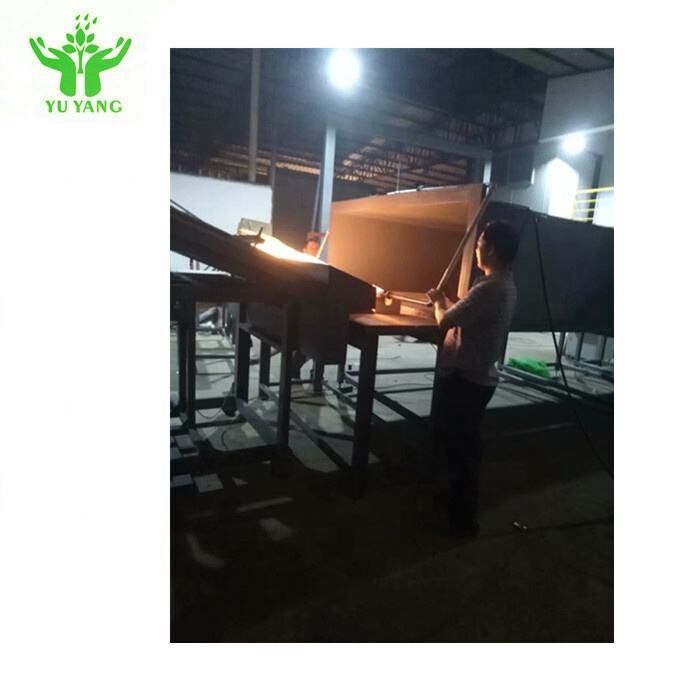

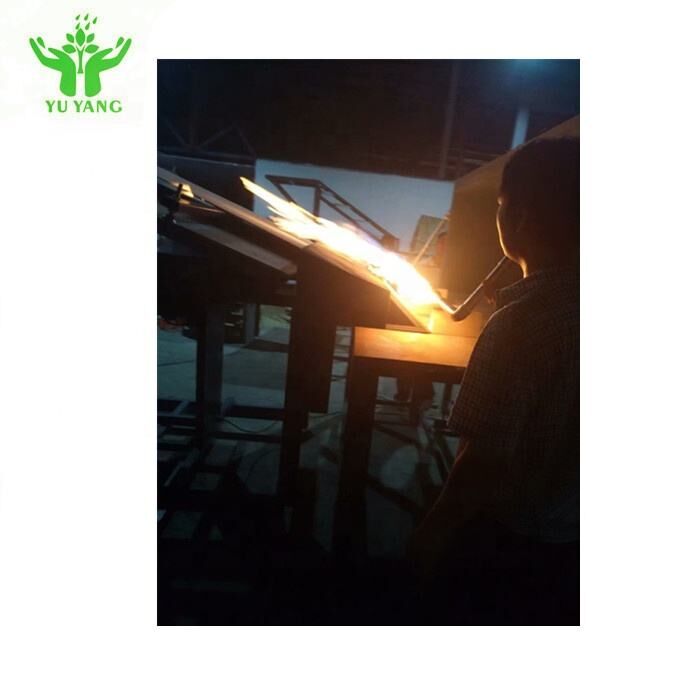

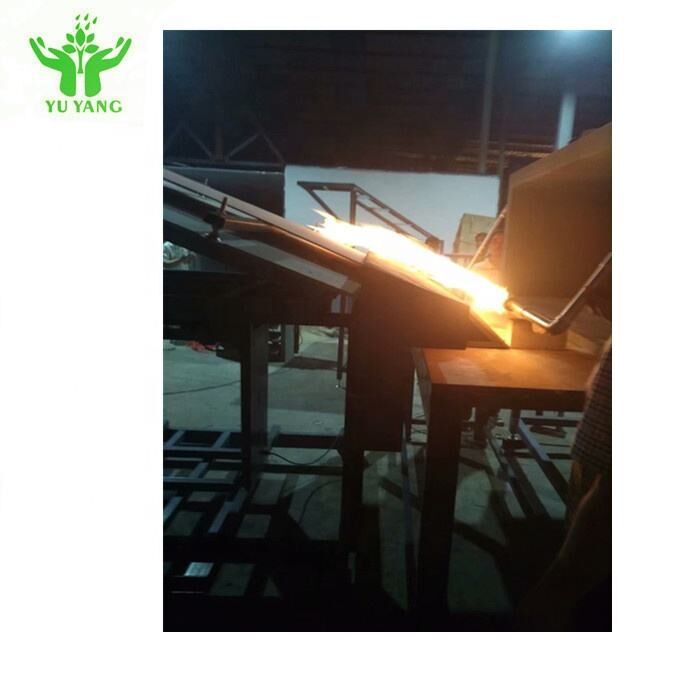

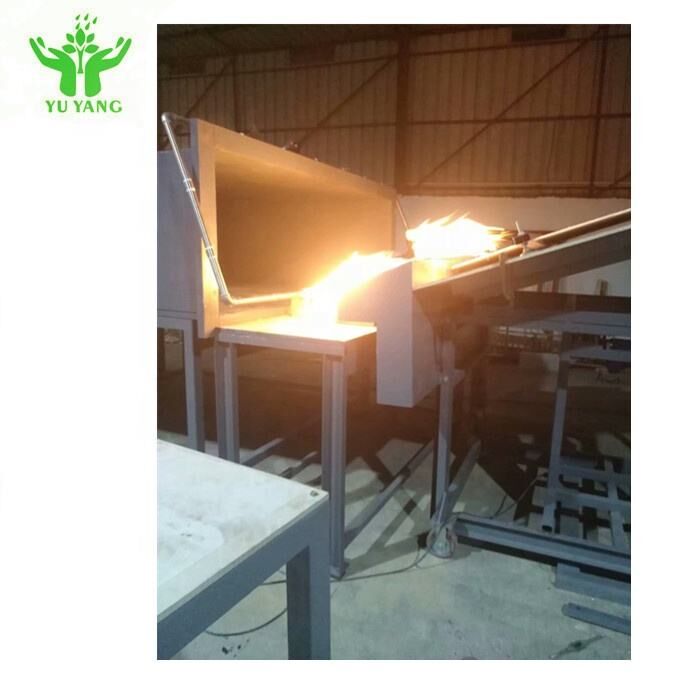

Equipo de ensayo de incendio Máquina de ensayo de la propagación de la llama y la marca de la quema de las células solares

La máquina de prueba de propagación de llamas y combustión de células solares está diseñada y desarrollada según los estándares UL 1730 e IEC 61730-2. Este instrumento simula condiciones reales para evaluar el rendimiento resistente al fuego de los componentes del techo, evaluando muestras en los niveles A (1,82 m), B (2,4 m) y C (3,9 m). También se utiliza para probar el rendimiento ignífugo de componentes fotovoltaicos.

• UL 1730: Monitores detectores de humo y accesorios para unidades de vivienda individuales de residencias multifamiliares y habitaciones de hotel/motel
• UL 790: Métodos de prueba estándar para pruebas de incendio de cubiertas para techos
• IEC 61730-2 Anexo A: Pruebas de incendio, pruebas de propagación de llamas y marcas ardientes
• ASTM E 108-04: Métodos de prueba estándar para pruebas de incendio de cubiertas para techos
• KS C IEC 61730-2 Anexo A: Prueba de resistencia al fuego, prueba de propagación de llama y marca ardiente

• Materiales de cubierta de techo de madera contrachapada: 1300 (ancho) × 1000 (profundidad) × 120 (alto) mm para instalación de muestra de prueba
• Tablero de prueba de no combustibilidad instalado en el extremo de prueba para detener el templado del panel
• Tablero de control del ventilador de acero inoxidable con ángulo de prueba ajustable: 1.440(L) × 940(H) mm
• Soporte del bastidor principal de acero resistente a la corrosión: 1.020(L) × 1.000(D) × 1.473(H) mm
• Conjunto de placa no combustible simulando alero y cornisa: 330(W) × 2.130(D) × 584(H) mm
• Caudal de aire: 19 ± 8 km/h (5,5 m/s) con monitorización por anemómetro
• Tubos de ventilación separados para extracción de aire exterior.
• Filtro de panal y paleta guía de entrada de gas en conducto de aire
• Conductos de ventilación con panel de ajuste de pendiente para controlar la dirección del flujo de aire.
• Placas guía de acero inoxidable para garantizar un flujo de aire estable
• Materiales del conducto de acero inoxidable: 2130 (ancho) × 762 (alto) × 3000 (largo) mm
• Ventilador trifásico 220V, 50Hz con sistema inverso y caudal mínimo 300m³/min
• Inversor de velocidad infinitamente variable (0-100% ajustable)
• Quemadores de gas para fuego intermitente, propagación de llama y fuego volador: 1,12 m de longitud con ranura de 12,7 mm × 0,91 m
• Válvula de control de gas de alta precisión para una capacidad de 22 000 Btu/min (387 kWh)
• Termopar del quemador superior a 58,7 mm probando 888 ± 28 °C
• Sistema de encendido automático con electrodo de encendido de 1,8kVp.
• Sistema de control de temperatura con manómetros de alta precisión.
• Materiales de soporte de malla metálica con palets giratorios.

• Sistema de control por computadora con software LabView y pantalla LCD de 10,2"
• Sistema de adquisición de datos con tarjetas de adquisición de datos NI
• Los componentes del sistema incluyen: módulo de entrada de termopar de 16 bits, módulo de entrada de conversión A/D de 16 bits, módulo de entrada/salida de datos, módulo de salida de conversión A/D de 12 bits, backplane de 4 y 8 ranuras, módulos LabView y módulo de red Ethernet
• Sistemas de prueba de marca con quemadores de gas que mantienen una temperatura de 880 ± 10 °C.

• Cualquier parte de los materiales de cubierta del techo que salgan volando de la plataforma de prueba en llamas o partículas incandescentes.
• Apertura de la plataforma del techo mediante deslizamiento, división o curvatura de materiales
• Clasificaciones de seguridad contra incendios:
  • Clase A: alcance de propagación de llama 1,82 m
  • Clase B: alcance de propagación de llama 2,4 m
  • Clase C: alcance de propagación de llama 3,9 m

• Cualquier pieza o componente expulsado de la plataforma de pruebas en llamas o cayendo
• Desaparición de partículas luminosas en componentes de la estructura del tejado.
• Combustión continua de componentes o paneles.
