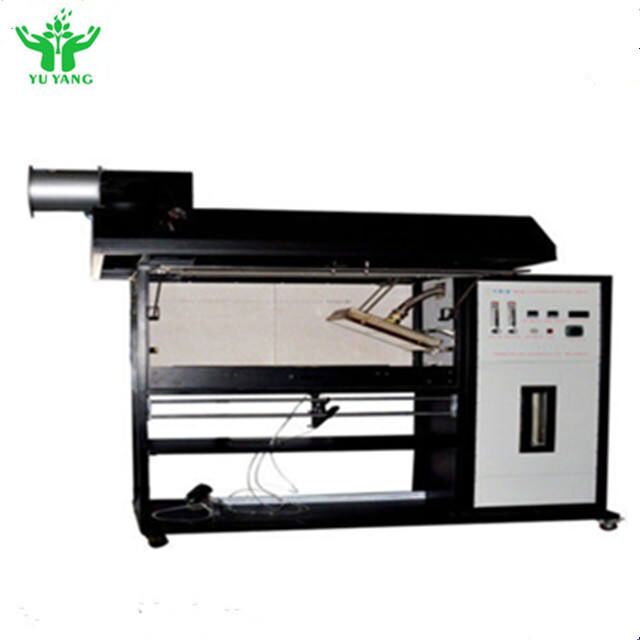

ISO 9239-1 ASTM E 846 Máquina de ensayo del aparato de ensayo del flujo de calor radiante del suelo

La prueba del panel radiante para suelos ISO 9239 es la piedra angular de las pruebas de reacción al fuego de los materiales para suelos en el sistema Euroclase. El aparato mide la propagación de la llama de la muestra bajo exposición térmica utilizando una fuente de ignición de calor radiante. La exposición térmica simula un incendio que crece en la habitación de origen y que irradia a través de la abertura de una puerta hacia el suelo en una habitación o pasillo adyacente.

Este aparato de prueba de panel radiante para suelos también se puede utilizar para pruebas según las normas ASTM E648 y DIN 4102; Parte 14.

• GB/T 11785 "Medición del rendimiento de la combustión de suelos - una fuente de calor radiante"
• ISO 9239-1:2002 "Rendimiento de la combustión de suelos Parte 1 - el rendimiento de la combustión se determina con un recurso de calor radiante"
• ASTM E648: Método de prueba estándar para el flujo radiante crítico de sistemas de revestimiento de suelos utilizando un calor radiante
• ASTM E970: Método de prueba estándar para el flujo radiante crítico del aislamiento del suelo del ático expuesto utilizando una fuente de energía de calor radiante
• NFPA 253: Método de prueba estándar para el flujo radiante crítico de sistemas de revestimiento de suelos utilizando una fuente de energía de calor radiante

• Cámara de prueba aislada con tablero aislante de silicato de calcio y ventana de observación resistente a la temperatura
• Conjunto de soporte de muestra de acero inoxidable montado en una plataforma deslizante para una carga de muestra segura y fácil

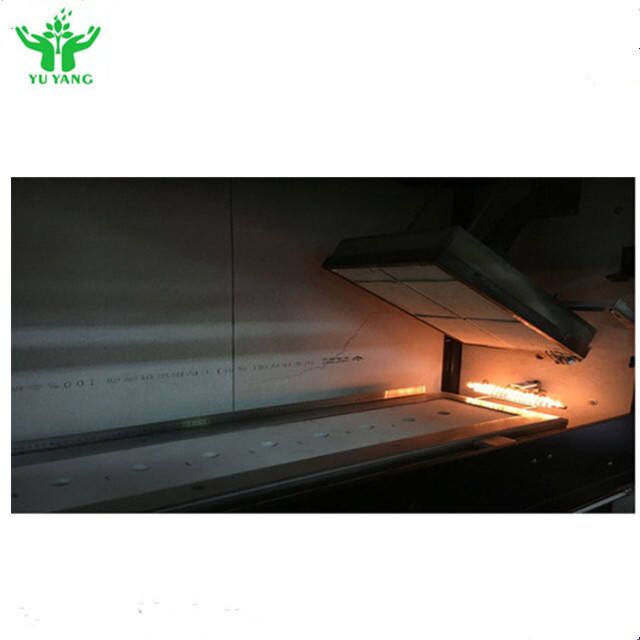

• Panel radiante alimentado con gas inclinado a 30º, dirigido a la muestra del sistema de revestimiento de suelos montada horizontalmente
• Distribución del flujo de energía radiante que oscila entre un máximo nominal de 10,9 kW/m² y un mínimo de 1,1 kW/m²
• Muestra de calibración ficticia con soporte, medidor de flujo de calor calibrado y montaje
• Distancia quemada hasta la extinción de la llama convertida en flujo radiante crítico equivalente en kW/m²
• Medidor de flujo de calor: Rango 0-50 kW/m²; Emisividad de la superficie: ε=0,95±0,05
• Sistema de medición de humo según DIN 50055 montado en un marco separado en la chimenea de escape
• Bastidor de control para una observación conveniente durante la configuración y calibración del equipo
• Encendido automático del panel radiante con corte de seguridad
• Quemador de encendido automático tipo T en movimiento
• Campana de acero inoxidable con puertos de medición de humo
