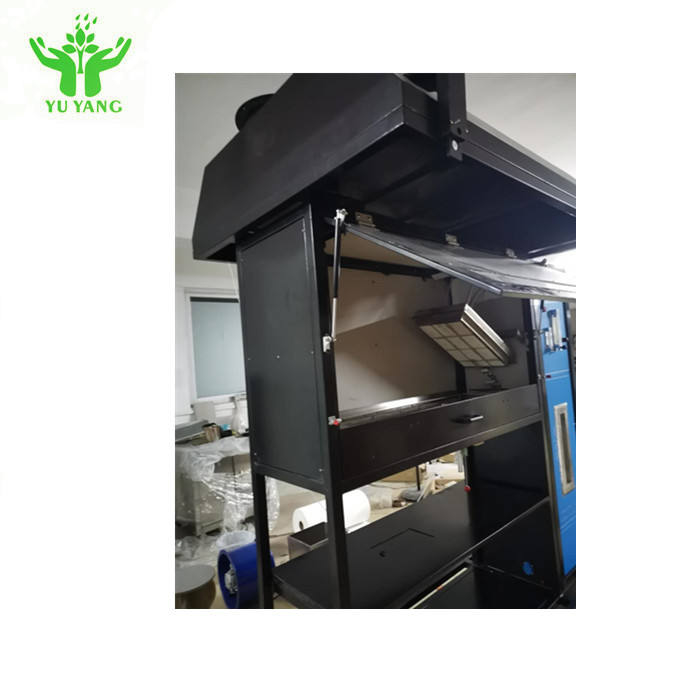

Aparato de ensayo de flujo de calor radiante para pisos ASTM E648

Este método de prueba mide el flujo radiante crítico de los sistemas de revestimiento de pisos montados horizontalmente expuestos a una fuente de ignición en llamas en un entorno de calor radiante graduado dentro de una cámara de prueba. También puede medir el flujo radiante crítico para el aislamiento de celulosa del piso del ático expuesto.

Adecuado para todo tipo de materiales para pisos, incluyendo alfombras textiles, madera blanda, madera, caucho y pisos de plástico, y materiales de pulverización para tableros de piso. El aparato evalúa el rendimiento de la combustión de los sistemas de pisos, incluidos los sustratos, los materiales de respaldo o cualquier modificación que pueda afectar los resultados de la prueba.

• GB/T 11785: Medición del rendimiento de la combustión de pisos - fuente de calor radiante
• ISO 9239-1:2002: Rendimiento de la combustión de pisos Parte 1 - rendimiento de la combustión determinado con recurso de calor radiante
• ASTM E648: Método de prueba estándar para el flujo radiante crítico de los sistemas de revestimiento de pisos utilizando un calor radiante

• Fuente de alimentación: CA 220V, 50HZ
• Potencia total: 2KW
• Precisión del temporizador: < 1s/h
• Rango de medición del flujo de calor: (0-15) Kw/m²
• Precisión del medidor de flujo de calor: ± 0.2Kw/m² (<± 3%)
• Rango de temperatura de radiación térmica: 400-600℃, precisión ±0.5℃
• Error de temperatura del cuerpo negro: ±5℃
• Velocidad de escape: (2.5 ± 0.2) m/s
• Capacidad de escape: (39-85) m³/min

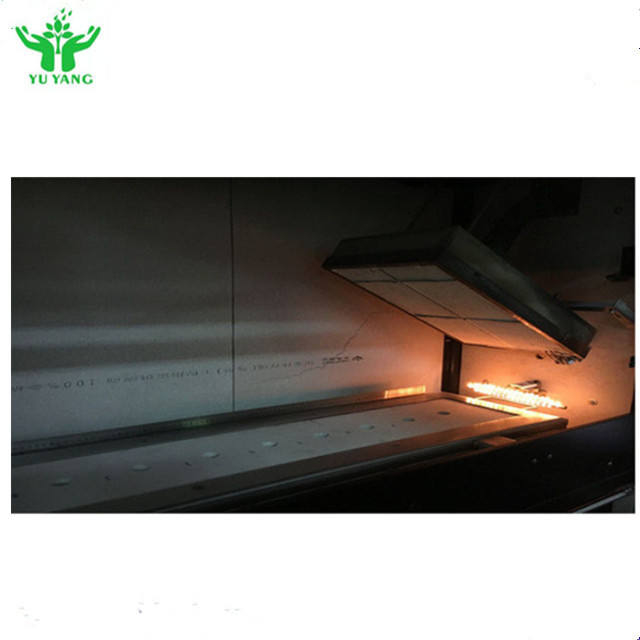

• Panel radiante refractario poroso: 300 mm × 450 mm, capaz de ~900℃
• Termopar: Termopar con vaina de acero inoxidable de diámetro K de 3,2 mm
• Requisitos de distribución del flujo de calor:
  • 200 mm: (9.1 ± 0.4) KW/m²
  • 400 mm: (5.0 ± 0.4) KW/m²
  • 600 mm: (2.4 ± 0.2) KW/m²
• Gases de combustión: Propano (suministrado por el cliente)
• Caudal de gas de combustión: (0.026 ± 0.002) L/S
• Quemador de combustión: Diámetro exterior 10 mm, diámetro interior 6 mm, con 35 orificios de 0.7 mm
• Altura de la llama: 60-120 mm ajustable
• Sistema de encendido: Encendido electrónico de alto voltaje
• Sistema de escape: El ventilador de escape potente se activa automáticamente después de la prueba

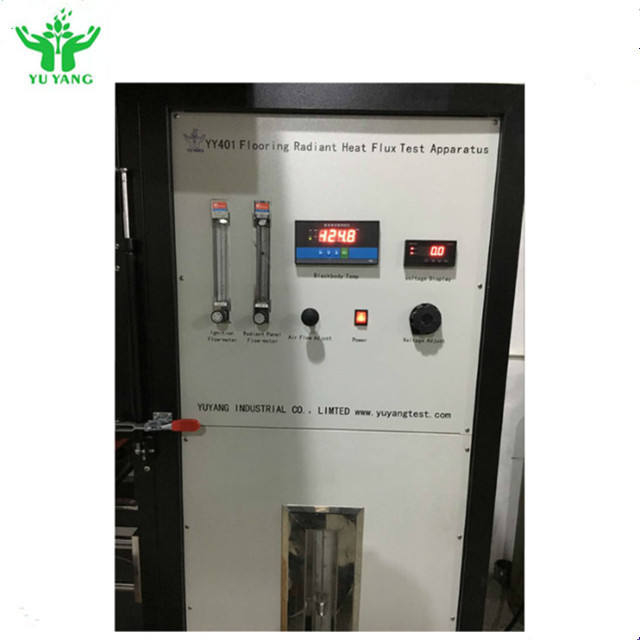

• Consta de cámara de combustión y caja de control
• Dimensiones de la cámara de combustión: 1420 × 1200 × 2300 mm
• Dimensiones generales: 2530 × 1270 × 2700 mm (incluido el armario eléctrico)
• Materiales: Acero inoxidable 304 de alta calidad (1,2 mm de espesor), mecanizado CNC
• Soplete: Acero inoxidable 304, totalmente compatible con los estándares GB/T11785
• Otros componentes: Acero inoxidable 304 o material A3 con revestimiento grueso para resistencia a la corrosión

• Sistema controlado por computadora con sistema operativo Windows XP
• Incluye computadora e impresora
• Software de medición de transmitancia de luz con capacidad de salida de curva
• Características de seguridad: Protección contra sobrecarga de energía, protección contra cortocircuitos, protección contra sobrecarga del circuito de control
