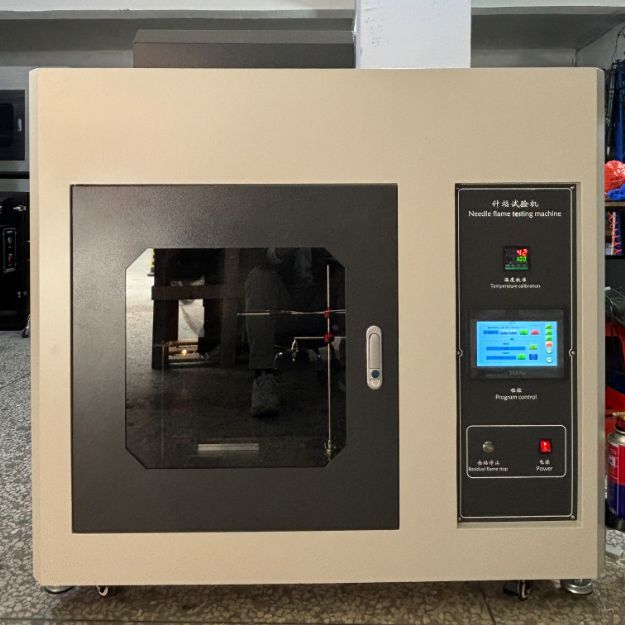

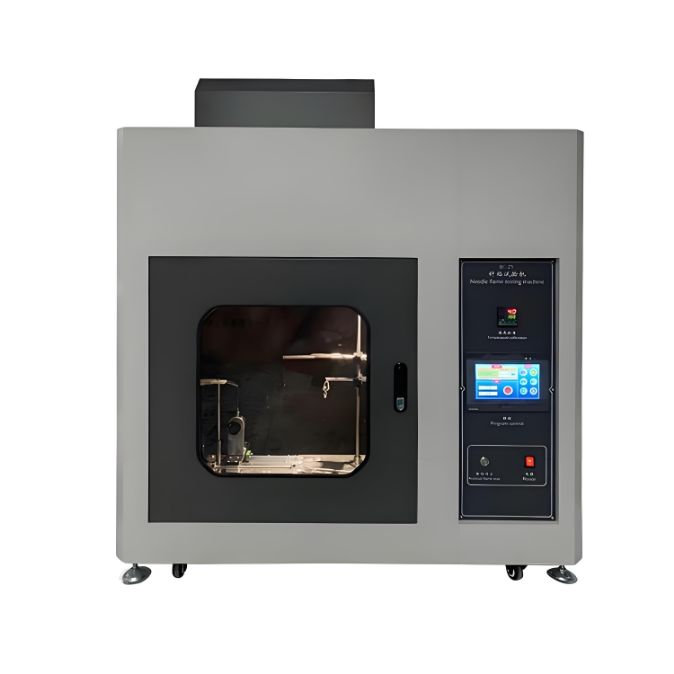

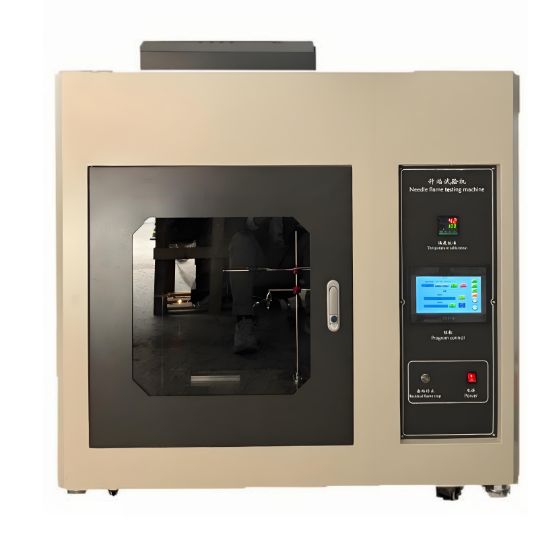

Probador de combustión por llama de aguja IEC 60695
Descripción:
El instrumento de prueba de llama es el elemento de prueba simulado especificado en IEC60695-2-2 1991 (segunda edición), GB5169 y la primera enmienda a IEC60695-2-2 (marzo de 1994).El aparato de prueba de llama de aguja utiliza un quemador de aguja de tamaño especificado (Φ0,9 mm) y un gas específico (butano o propano). Se dirige a la muestra de prueba en un ángulo de 45° para la combustión. El riesgo de ignición de pequeñas llamas causadas por condiciones de falla interna en el equipo se evalúa en función de si la muestra y la capa de amortiguación de ignición se encienden, la duración de la ignición y la longitud de la combustión.
Aplicaciones:
El aparato de prueba de llama es adecuado para la investigación, producción e inspección de calidad de equipos eléctricos y electrónicos y sus componentes, incluyendo iluminación, electrodomésticos de bajo voltaje, electrodomésticos, eléctricos de máquinas herramienta, motores, herramientas eléctricas, instrumentos electrónicos, instrumentos eléctricos, equipos de tecnología de la información, equipos de servicio eléctrico, conectores eléctricos y piezas auxiliares. También es aplicable a las industrias de materiales aislantes, plásticos de ingeniería u otros materiales inflamables sólidos.
Parámetros:
|
Quemador de aguja
|
Acero inoxidable, orificio interior Φ 0,5 mm ± 0,1 mm, diámetro exterior Φ 0,9 mm, longitud Φ 35 mm
|
|
Ángulo del quemador
|
Puede ser vertical (al ajustar y medir la altura de la llama) e inclinado 45° (durante la prueba)
|
|
Encender la capa de lecho
|
El grosor es superior a 10 mm, la tabla de pino blanco está cubierta con papel de seda estándar de 12 g / m 2 ~ 30 g / m 2, y la distancia desde el lugar de aplicación de la llama es de 200 mm ± 5 mm
|
|
Cerrar el gas
|
95%, gas butano (gas de referencia)
|
|
Gradiente de temperatura de la llama de gas
|
100℃±2℃ ~ 700℃±³℃ (temperatura ambiente ~ 999℃), 23,5 s±1,0 s (1 s ~ 99,99 s)
|
|
Las llamas eran altas
|
12 mm ± 1 mm (ajustable)
|
|
Tiempo de ignición
|
5 s, 10 s, 20 s, 30 s, 60 s, 120 s-1 +0 s (la pantalla digital de 1 s ~ 999,9 s está preestablecida)
|
|
Mantener el tiempo de la llama
|
1 s ~ 99,99 s (pantalla digital, puede pausar y mantener manualmente la pantalla digital)
|
|
Espacio experimental
|
≥0,5 m3, fondo negro
|
|
Outline dimension
|
Longitud 1000 mm x ancho 650 mm x altura 1140 mm, orificio de escape Φ 115 mm;
|
Pasos de operación de la prueba:

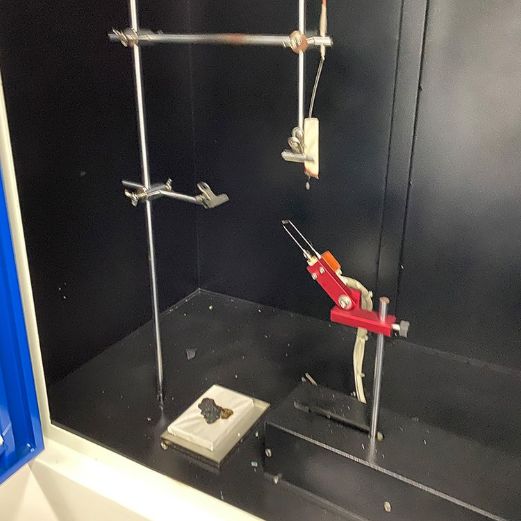

1. Sujeción de muestras: sujete las muestras de acuerdo con los requisitos estándar y ajuste la altura de las muestras montadas en el accesorio.
2. Regulación de la llama: Presione el botón "abrir gas" (encendido automático) para abrir la fuente de gas, abra la válvula del caudalímetro, coloque el indicador de altura de la llama en la parte superior del asiento de combustión, ajuste la válvula del caudalímetro para lograr la altura de llama estándar (12 mm±1).

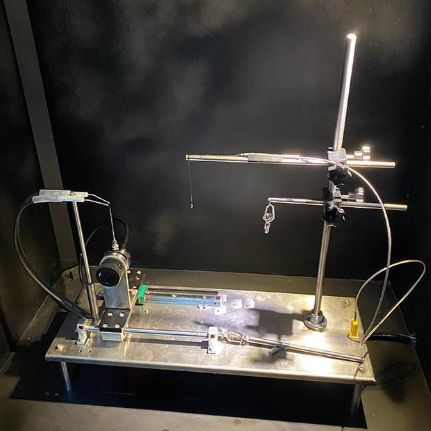

3. Esta máquina está equipada con un dispositivo de verificación de la intensidad de la llama. El método de uso es el siguiente: Primero, coloque el cable del termopar, que lleva el bloque de cobre de medición de temperatura, directamente encima de la aguja. Luego, presione el botón 'Iniciar gas (encendido automático)' para iniciar la calibración de temperatura. Después de presionar el botón y que la llama se estabilice, coloque la sonda de temperatura sobre el punto de ignición del quemador y supervise simultáneamente el termómetro y el temporizador. Cuando la temperatura alcance los 100℃, el temporizador se inicia automáticamente. Cuando la temperatura alcanza los 700℃, el temporizador se detiene automáticamente. Verifique si el tiempo en el temporizador es de 23,5 S±1,0 S. (Requisito estándar: 23,5 S±1,0 S).
4. Ajuste del ángulo: Haga clic en la pantalla para iniciar (necesita hacer clic en el origen) abra automáticamente hasta la parte inferior del producto límite para formar un ángulo de 45 grados.
5. Encienda la llama. Establezca el "tiempo de suministro de fuego", ajuste la posición de la muestra y el quemador.
Inicie la prueba. El quemador se moverá automáticamente hacia la derecha y comenzará a suministrar calor a la muestra una vez que esté en posición.
