INSTRUMENTO CO., LTD DE DONGGUAN YUYANG
Fabricante de la buena calidad de China de equipo de prueba
 |
| Lugar de origen: | DONGGUAN |
| Nombre de la marca: | YUYANG |
| Número de modelo: | YYM-2010 |
| Iluminación: | Se utiliza luz de superficie y luz de transmisión LED, brillo ajustable | Modo de funcionamiento: | Control de programa |
|---|---|---|---|
| Precisión de las mediciones: | ± 3,5 μm | Resolución: | 0.001 (mm) |
| Vista del objeto: | 7 ~ 1,1 mm | Velocidad de elevación del eje Z (mm): | Se aplicará el método de medición de los valores de los valores de los valores de los valores de los |
| la cámara: | SONY1 / 3 " cámara de CCD a color | Peso (en kg): | 170 |
| Alta luz: | Máquina CNC de medición de coordenadas ópticas 2D,Máquina CNC de medición de coordenadas de precisión,Conjunto de pruebas eléctricas con cámara CCD |
||

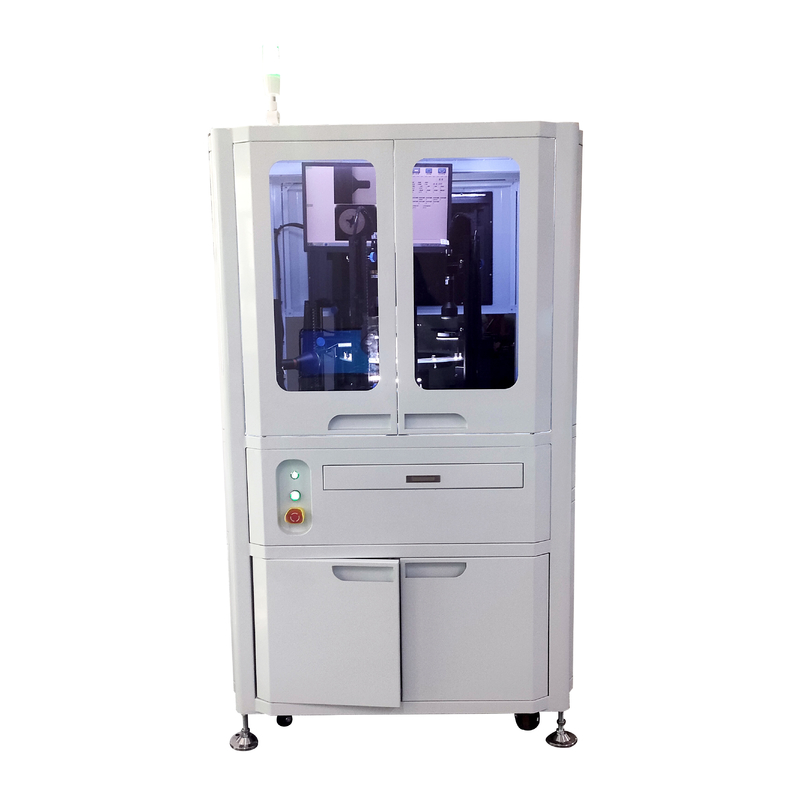

Máquina CNC de medición de coordenadas ópticas 2D de precisión con cámara CCD a color SONY 1/3 "
El instrumento de medición de imagen óptica es un instrumento de medición de alta precisión, alta eficiencia y alta fiabilidad que combina óptica, mecánica,tecnologías de procesamiento de imágenes electrónicas y por ordenadorEl objeto a medir es primero amplificado por el sistema de amplificación óptica, y luego el sistema de cámara CCD captura las características de la imagen y envía los datos al ordenador para su análisis.Este instrumento se utiliza principalmente en la inspección y el control de calidad de varias piezas de precisión complejas, como la determinación de contornos y formas de superficies, tamaño, ángulo y posición.
Las características del instrumento de medición de imágenes ópticas incluyen: alta precisión, debido al uso de tecnología óptica y electrónica avanzada que puede medir objetos con una precisión a nivel de micras;detección rápida mediante la identificación automática y el procesamiento de las características de la imagen mediante ordenador; fácil operación a través de una interfaz de operación fácil de usar y funciones de automatización; y, por último, se utiliza en muchas industrias como electrónica, maquinaria, molde,con un diámetro de diámetro superior a 20 mmEn general, el instrumento de medición de imágenes ópticas es una herramienta muy importante en la industria manufacturera moderna, ya que mejora eficientemente la calidad del producto y aumenta la productividad.
Los instrumentos ópticos de medición de imágenes ofrecen muchas ventajas, como la capacidad de detectar piezas complejas, incluyendo curvas, superficies, agujeros, etc.También proporciona mediciones sin contacto para proteger el objeto a medir y evitar errores debido al contacto.Tiene un alto grado de automatización que permite la medición automatizada y mejora la velocidad y precisión del proceso.su diseño compacto asegura la facilidad de mantenimiento y reparación y la capacidad de trabajar de forma estable durante largas horas.
El eje X tiene un recorrido de 200 mm, el eje Y tiene un recorrido de 100 mm y el eje Z tiene un recorrido de 200 mm (para enfoque) con una precisión de medición de 3 + L/200 um.
La resolución en el eje X y en el eje Y es de 0,001 mm y la altura máxima de la pieza de trabajo es de 90 mm. El tamaño de la pantalla es Ø 312 con un rango de rotación de 0 ° ~ 360 °,y la resolución en el eje X y el eje Y es 1 ́ o 0.01°.
Las opciones de aumento de la lente son 10X, 20X, 50X y 100X con vistas de objetos de Ø30, Ø15, Ø6 y Ø3 y distancias de trabajo de 77.7- ¿Qué quieres decir?3- ¿Por qué no?4Tiene un sistema de procesamiento de datos multifunción DP-100, en inglés, que puede utilizarse para recopilar datos y medir el punto, la línea, el círculo, el ángulo y la distancia.
Además, la iluminación de la transmisión y reflexión es de 24V/150W-lámpara halógena, la potencia es de 110V/220V ((AC), 50/60HZ, y la potencia total es de 400W. Tiene un sistema de enfriamiento por aire frío forzado,dimensiones de 1750*920*1700 mm y un peso de 170 kg.

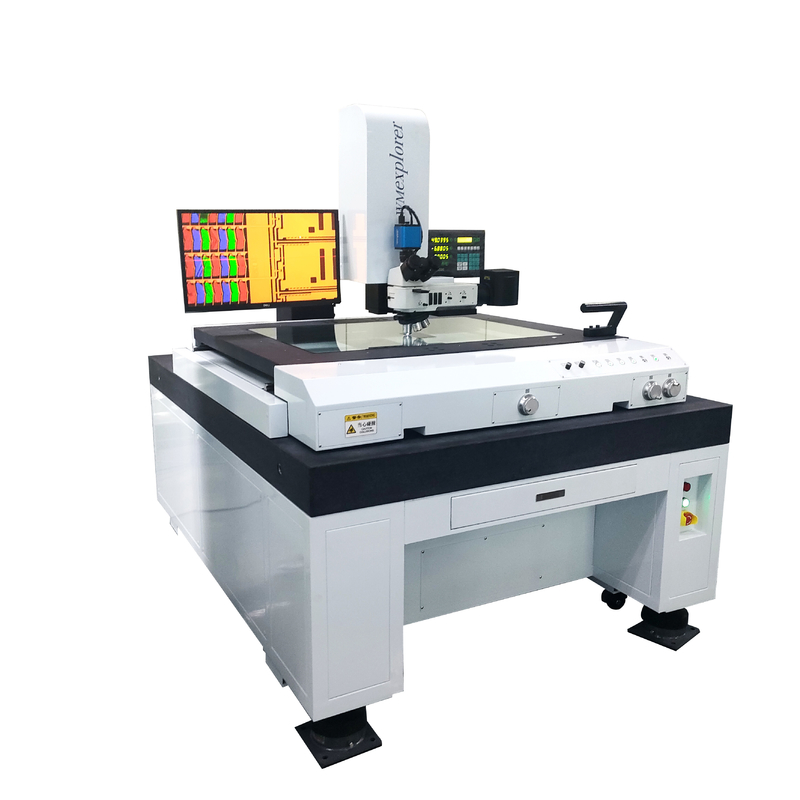

ElYUYANG YYM-2010El sistema de medición de vídeo manual es una máquina CNC de medición de coordenadas ópticas 2D que se diseña y produce en Dongguan.Está equipado con una ampliación total de 30~230X y una precisión de medición de ±3.5 μm. La resolución de esta máquina es de 0,001 (mm). El modo de operación es el control por programa y la dimensión de la máquina es de 500*700*1100.Es una herramienta perfecta para el sistema de medición de vídeo manual y la medición de coordenadas ópticas 2D.
Nuestro equipo de soporte técnico y servicio está disponible 24/7 para ayudarle con cualquier pregunta que pueda tener sobre el producto.Tenemos un equipo de profesionales capacitados que pueden ayudarle con la instalaciónTambién ofrecemos capacitación y educación sobre el producto para garantizar que pueda usar el producto de manera eficiente y efectiva.Nuestro equipo de soporte técnico y servicio está comprometido a proporcionar la mejor experiencia de servicio al cliente posible..
Si tiene alguna pregunta sobre nuestro conjunto de pruebas eléctricas, póngase en contacto con nosotros en [support@example.com] y responderemos lo más rápido posible.
Embalaje y envío del conjunto de ensayo eléctrico
El conjunto de ensayo eléctrico debe empacarse como sigue:
El conjunto eléctrico de ensayo debe ser enviado por un servicio de mensajería fiable e incluir información de seguimiento para garantizar que llegue a tiempo y de forma segura.
