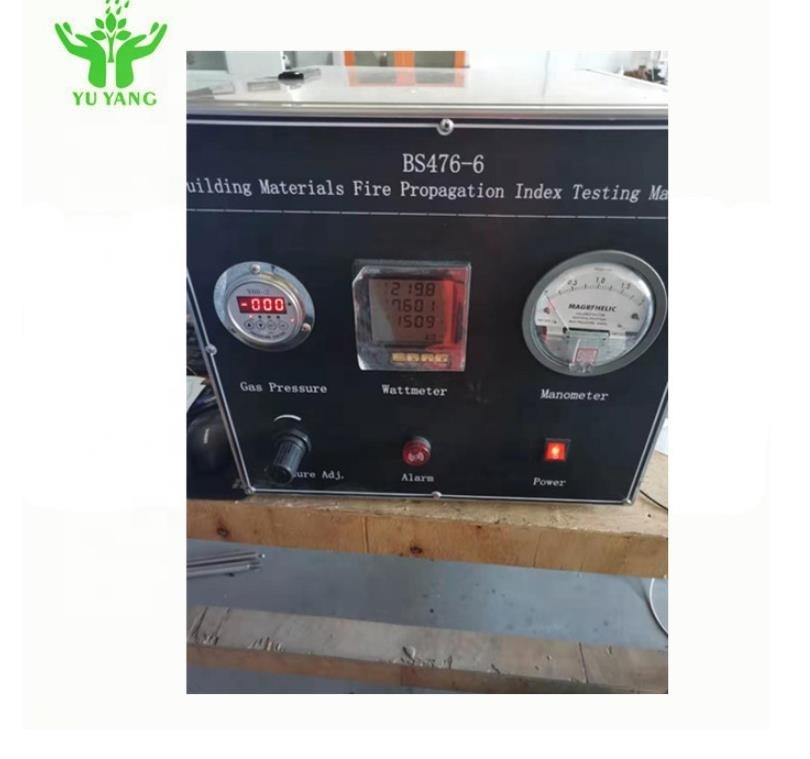

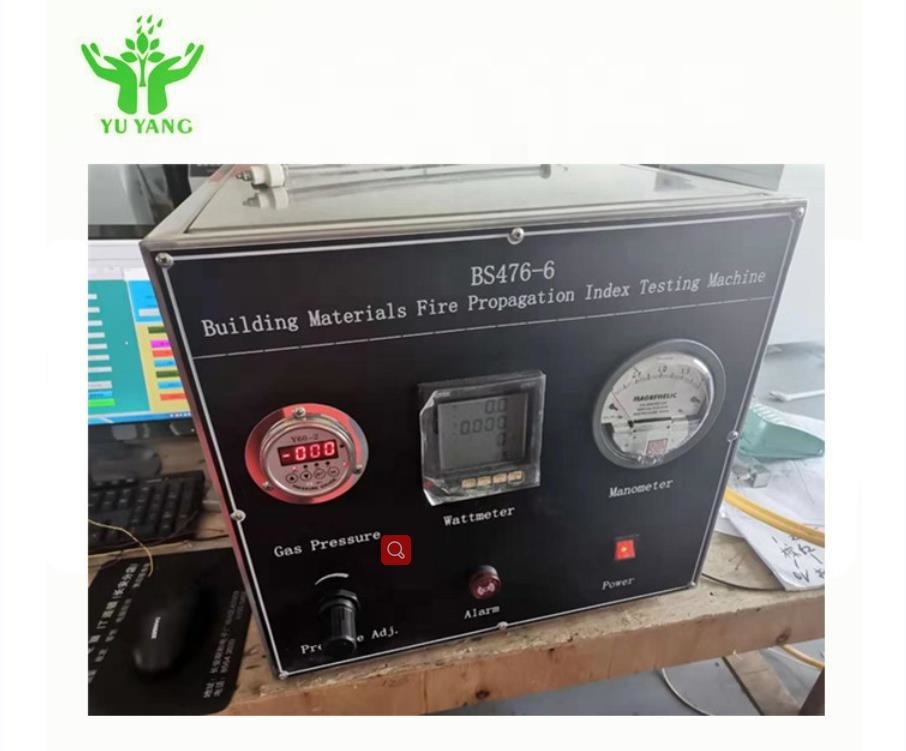

Máquina de prueba de la inflamabilidad de la propagación de las BS 476-6 para los materiales y las estructuras de construcción

Cumpla con BS476-6 “pruebas de fuego en los materiales de construcción y las estructuras - método de prueba para la propagación del fuego para los productos” BS476-6: “Métodos de prueba para la prueba ignífuga de los materiales de construcción y componentes del edificio - métodos de prueba para la propagación de llama del producto”.

Parámetros técnicos principales

1. Composición del instrumento: integrado por cámara de combustión, tenedor de la muestra y elemento de control electrónico;
2. Cámara de combustión: Contiene un mechero de gas horizontal y dos elementos de calefacción eléctricos, y consiste en una chimenea y un carenado de acero desmontables. Las dimensiones internas de la cámara de combustión son 190 milímetros X 190 milímetros X 90 milímetros. La pared de la cámara tiene un 1 tablero grueso del silicato del calcio del cm. Hay una entrada de aire de 96mm*25m m y una ventana de visión de la mica de 50mm*50m m delante de la cámara de combustión. La base de la muestra se fija detrás de la cámara de combustión. Hay lámparas de gas y 4 elementos de calefacción eléctricos en el cuarto. Hay una chimenea y un casquillo movible en el top.
3. Tenedor de la muestra: Un tenedor cuadrado-formado de la muestra hecho de tablero del silicato del calcio con una anchura de 22 milímetros y un grueso de 12,5 milímetros. El tamaño externo del borde es 265 milímetros * 265 milímetros y el tamaño interno del borde es 225 milímetros * 225 milímetros. Cada uno de las cuatro esquinas tiene un agujero circular con un diámetro de 8 milímetros. Hay una barra de acero inoxidable que extiende horizontalmente en cada uno de las cuatro esquinas de la cámara de combustión, con un diámetro de 8 milímetros. Parte movible en el agujero redondo en las cuatro esquinas del tenedor de la muestra. Hay cuatro agujeros redondos con un diámetro de 4m m en la parte frontal de la barra de acero inoxidable. El tenedor de la muestra, la placa o la muestra, forro de la no-combustión, placa posterior de la calibración del silicato del calcio se pueden utilizar con los pernos de la primavera y de metal. Se fija detrás de la cámara de combustión. Tamaño de la placa de forro del silicato del calcio: 265 milímetros * 265 milímetros * 20 milímetros, agujeros redondos con un diámetro de 8 milímetros en las cuatro esquinas. Un paño del amianto se utiliza como junta entre el tenedor de la muestra y la pared posterior de la cámara de combustión.
4. Chimenea y casquillo: La chimenea es 190m m de largo y se hace de la tubería de acero con poco carbono con un grueso de 1m m y de un diámetro de 38m m. El casquillo de acero desmontable es 152m m alto y se hace de la tubería de acero con poco carbono con un grueso de 1m m y de un diámetro de 76m m.
5. Lámpara de gas: La lámpara de gas consiste en una tubería de acero horizontal. El grueso de pared es 1.5m m, los extremos son cerrados, y el diámetro es 9m m. Hay 14 pequeños agujeros en la dirección horizontal de la lámpara, el diámetro de agujero es 1.5m m, y el intervalo de centro es 12.5m m. La pared de la lámpara es 15m m de la parte inferior de la cámara de combustión y 25m m lejos de la muestra. La boca de gas es un soplete para la soldadura oxiacetilénica, cada uno con una válvula de regulación del gas y una válvula de regulación del aire.

6. Elementos de calefacción: Los cuatro elementos de calefacción se dividen en dos grupos, que se fijan horizontalmente sobre la cámara de combustión. Dos elementos de calefacción por el grupo, 6 milímetros aparte, 25 milímetros aparte entre los dos grupos. Cada elemento de calefacción tiene una longitud de 300m m, un diámetro externo de 20m m y un poder de 500W. El elemento de calefacción y el marco de equipo deben tener un dispositivo que pone a tierra.
