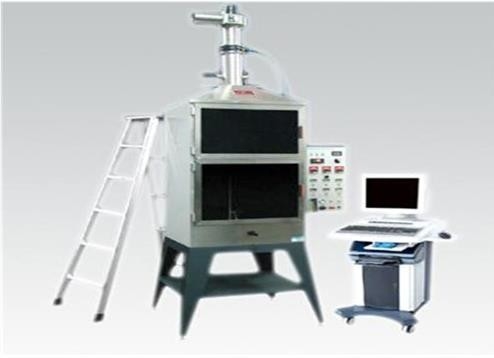

Máquina de prueba ardiendo del comportamiento del estruendo 54837 para el ferrocarril

Introducción del instrumento:

La caja grande de la combustión del estruendo 54837 se basa en el método determinado por el estándar del estruendo 54837 del comité de estándares del vehículo de carril del instituto alemán para la normalización (FSF). , Determine la longitud de la muestra destruida por la llama, el tiempo a la combustión completa, el desarrollo del humo y las características de la combustión de los goteos.
Paso de las ayudas estándar de la prueba del estruendo 54837 para clasificar productos según el estruendo 5510-2 para la inflamabilidad, la formación del humo y goteo de características.
Es conveniente para los grados S2 de la inflamabilidad a S5; grados SR1 y SR2 (integral ligero de la densidad de humo de la atenuación); situación ST1&ST2 de la gotita.

característica principal:
1. caja grande de la prueba de la combustión, equipada de las ventanas panorámicas transparentes dobles, conforme al estruendo estándar 50050-2;
2. El tamaño interno de la caja es 1350 x 800 x 800m m, y la altura total de la caja de la combustión es 3,2 metros;
3. La parte inferior del cuerpo de la caja es una parrilla cuadrada de acero inoxidable, que se puede ventilar uniformemente y naturalmente. El tamaño de la parrilla es 30 x 30m m y la altura es 30m m;
4. equipado del anemómetro para medir velocidad del viento, la gama es 0-10m/s, y la exactitud es 0.1m/s;
5. la caja de la prueba de la combustión, tres K-tipo termopares está instalada en el tubo de escape, la gama de la medida es 0-300 grados, y la exactitud es 0,1 grados;
6. instrumento de la exhibición de la temperatura del indicador digital, que puede exhibir la temperatura media de 3 termopares en el tubo de escape, con una exactitud de 0,1 grados;
7. La base de la caja de la prueba es 800 x 800 x 800 milímetros;
8. instale 6 contadores del tiempo, que pueden registrar por separado el tiempo de la ignición, el tiempo que arde, la duración de la combustión continua, el tiempo máximo de la altura de la llama, el tiempo de goteo del acontecimiento y la duración de la combustión, y la exactitud del contador es 0,1 segundo;
9. equipado de una placa de acero inoxidable de la calibración, 3 el K-tipo termopares se suelda con autógena en la parte posterior, la gama de temperaturas es 0-900 grados, usados para calibrar la temperatura de la llama de la hornilla;
10. equipado de 3 instrumentos de la exhibición de la temperatura, que pueden exhibir la temperatura de tres puntos de la calibración en el tablero de la calibración con una exactitud de 0,1 grados;
11 equipado del dispositivo de la hornilla de la ancho-boca y de la pista de desplazamiento manual;
12. Equipado de 3 tenedores de acero inoxidables de la muestra, que se pueden colgar en el estante de la muestra;
13. Equipado del sistema de medida de la densidad de humo, incluyendo fuente de luz incandescente y el fotodiodo del silicio;
14. La lámpara incandescente es una fuente de luz 2896K;
15. El fotodiodo del silicio se equipa de un dispositivo de la calibración del coseno y de un filtro de color, que tiene un alto nivel de hacer juego del ojo humano;
16. Equipado de un sistema de adquisición de datos, usando un interfaz de comunicaciones 232, que se puede conectar con un ordenador. El software de la prueba puede exhibir el valor de la transmitencia y el valor de la absorción, y puede dibujar una curva estándar de la transmitencia al mismo tiempo.

Estándares obedientes:
Estruendo 5510-2: prevención contra los incendios 2007 para la locomotora-parte ferroviaria 2: Características de la combustión y fenómenos fortuitos de materiales y de la accesorio-clasificación del edificio, de requisitos y de métodos de prueba
Estruendo 54837: 2007 determinan las características de la combustión de materiales usando los quemadores de gas para quemar en los coches de carril
Requisitos técnicos de la trayectoria óptica del 50055:1989 del estruendo
