Cámara de la prueba de la inflamabilidad del cable de alambre de AC220V 160kPa

Equipo de prueba de la llama del alambre y del cable de UL1581 200W 0-160kPa

Descripciones:

La cámara de la prueba de la llama del alambre UL1581 y del cable se utiliza para probar el funcionamiento ignífugo de la capa del aislamiento bajo condiciones anormales tales como sobrecalentamiento y sobreintensidad de corriente. Esta secta será fabricada estrictamente según UL1581 la secta 1080.1~1080.14 y aprobada por UL Co., el LTD., que de Guangzhou MEIhua cumple completamente el estándar de la prueba de la llama VW-1 y es aplicable a FT-1 y el pie2 de equipo de UL1581.The tiene aspecto hermoso, operación interna razonable de la estructura, simple y rápida, prueba exacta. Es ampliamente utilizada por los fabricantes del alambre y del cable, las universidades, las universidades y los departamentos de inspección de la materia.

El equipo se compone de pieza de la prueba y de elemento de control y adopta el diseño integrado, que es conveniente para la instalación y encargar del campo. El sistema de control se automatiza y tiene altamente la función de la ignición automática. Exhibición en tiempo real de la temperatura y del tiempo, observación conveniente y uso de la grabación, estable y confiable.

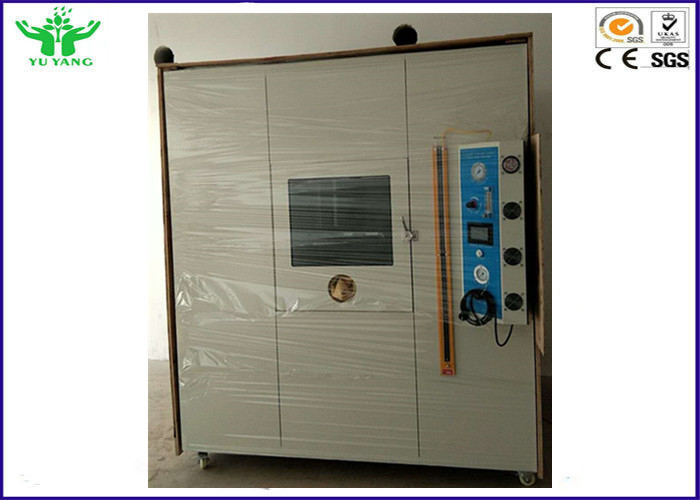

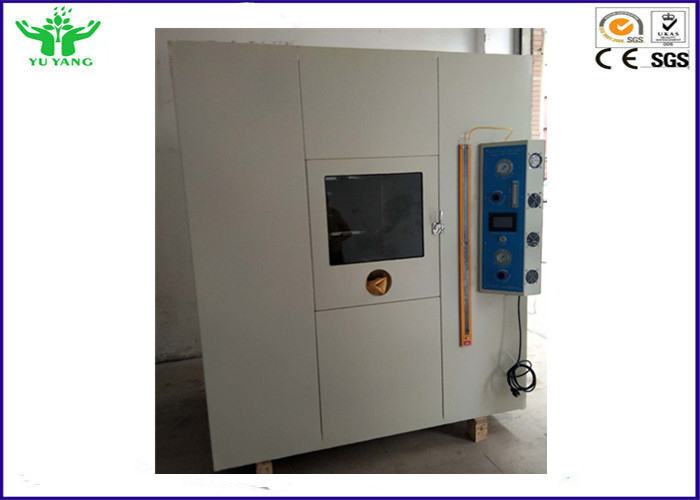

La parte posterior del cuerpo de la cámara se equipa de un dispositivo de escape fuerte del aire de extractor. Después de que se termine la prueba, se abre al mismo tiempo con el sistema de abastecimiento del aire para descargar el gas inútil al exterior a tiempo. El frente del cuerpo de la cámara se equipa de la ventana de cristal endurecida sellada y de la ventana de la operación, que es conveniente para la observación del proceso de la prueba y de la operación del experimentador.

Parámetros técnicos principales:

Instrucciones de prueba:

preparación 1.Sample para la prueba de la combustión FT1:

Una muestra, cerca de 455m m de largo, se recoge del alambre y el cable acabado o el cordón flexible.

2. Método de la operación de prueba de la combustión FT1:

2.1. Prepare las muestras y manéjelas según las disposiciones relevantes en la “preparación antedicha de la muestra”.

2,2 abierto la puerta de la cámara de la prueba, afianza ambos extremos con abrazadera de la muestra en los accesorios superiores y más bajos respectivamente y fijarlos. Mueva el indicador del comienzo de la extensión del indicador y de la llama del límite de la extensión de la llama a la posición apropiada. Gas del acceso, aire del acceso.

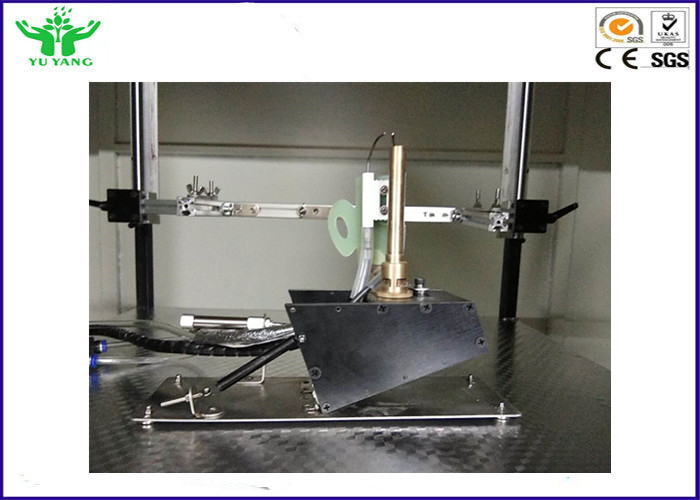

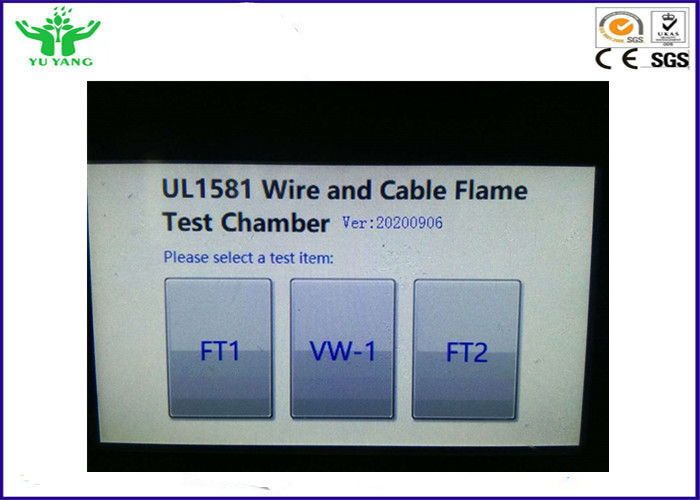

2,3 poder encendido y girar el interruptor. Dé vuelta en “luz” en la pantalla táctil y la vuelta en la iluminación. Presione “la BOCA del fuego del movimiento” en la pantalla táctil. Incline la boca 70° y coloqúela (como se muestra abajo). Entonces instalar una boca de la llama (larga: 40m m). Mueva el montaje de boca apropiadamente y compárelo para equipar con inyector para determinar la posición de la prueba de la boca. (Nota: Una vez que la posición de la lámpara de soldar se determina, no necesita ser ajustada)

2,4 después de la boca se ajusta, quitan la boca de la llama y presionan “la BOCA del fuego del movimiento” en la pantalla táctil. Ponga el perpendicular de la boca hasta el 90°.

2.5. Gire el encendedor de modo que esté sobre boca de la llama. Presione “encienden” en la pantalla táctil y encienden el canalón. Ajuste el flujo del gas, la presión de gas y la lámpara de soldar ajustando la válvula en el panel. Medida y ajustar la altura de la llama con la llama interna 40m m del azul del indicador 125m m de la llama.

2,6 prensa el botón del “comienzo” en la pantalla táctil para comenzar la prueba.

2.7. La boca será 70° automáticamente inclinado para aplicar la llama para muestrear por 15 segundos, y entonces inclinado de nuevo a la posición vertical por 15 segundos. Haga este cinco veces.

2,8 después del 5to bastidor, observe la posluminiscencia, y la prensa el botón de la “parada” cuando las paradas de la posluminiscencia.

2.9. Abra la “fan” y la “entrada de aire” en medios de la pantalla táctil de abrir la entrada de aire, el extractor del humo y los agujeros de la entrada de aire en ambos lados de la cámara. La prueba ha terminado.

Los accesorios muestran:
