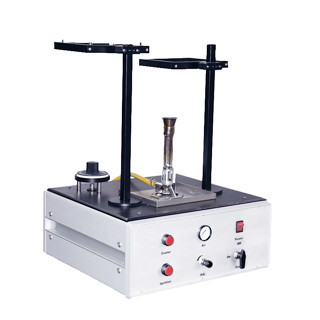

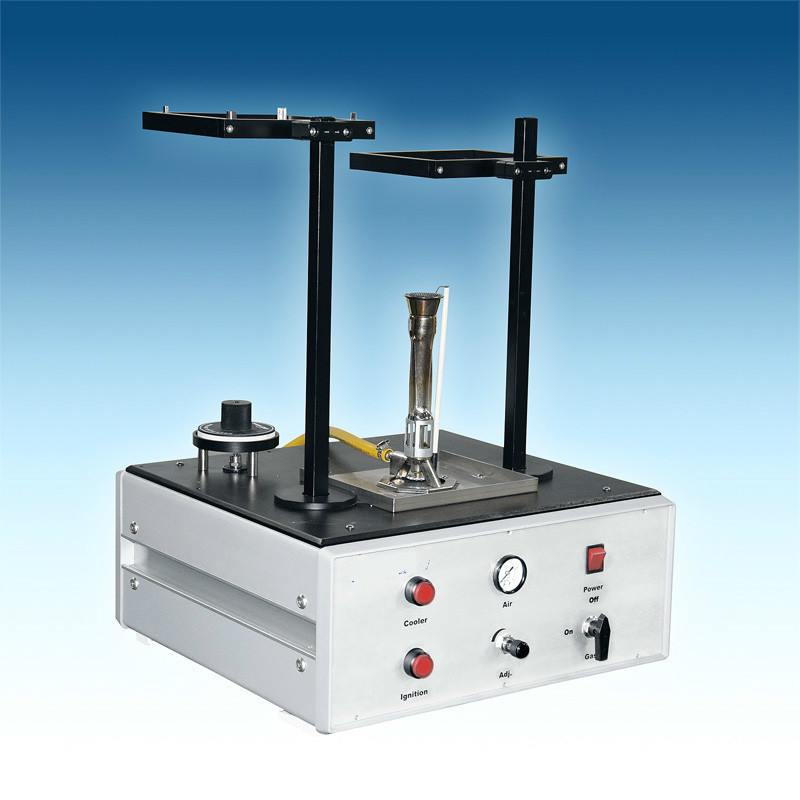

EN 367 ISO 9151 del equipo de prueba del índice de la transmisión de calor de la ropa protectora 80 kW/m2 BS

Máquina de la prueba de la transmisión de calor de la ropa protectora del EN 367 ISO 9151 de las BS

80 equipo de prueba del índice de la transmisión de calor de la ropa protectora del EN 367 ISO 9151 de kW/m2 BS

Introducción:

Un nuevo índice (HTI) de la transferencia de calor del término se ha introducido para evitar la confusión con el índice protector termal (TPI) u otros términos usados en versiones previas de esta prueba. El índice de la transferencia de calor se calcula a partir del Horario de Greenwich en segundos de alcanzar una subida de la temperatura de 24±0.2℃when que prueba con este método usando un disco de cobre y una temperatura que comienza de 25±5℃. El índice de la transferencia de calor proporciona un método de calificar los materiales que no implique que el material probado dará cualquier hora protectora exacta bajo condiciones reales del uso.

Estándares:

Ropa del ISO 9151--Protective contra calor y la llama -- Determinación de la transmisión de calor en contacto con la llama

Ropa del EN 367--Protective de las BS. Protección contra calor y fuego. Método para determinar la transmisión de calor en contacto con la llama

Características:

1. El aparato se diseña y se fabrica según los estándares EN 367 e ISO9151.

2. El aparato consiste en la hornilla, la portada y el tenedor del espécimen con el calorímetro de cobre.

3. La portada y el tenedor del espécimen son controlados vía la transmisión neumática que es controlada automáticamente por el software.

4. Un espécimen horizontalmente orientado de la prueba sujetado a un flujo de calor del incidente de 80KW/m2 de la llama de una hornilla de Meker debajo de ella.

5. El calor que pasa a través del espécimen se mide mediante un pequeños calorímetro encima de y contacto de cobre con el espécimen.

6. La época de registrar una subida de la temperatura de 12 o los 24℃in el calorímetro se registra en segundos.

7. El dispositivo de calorímetro-enfriamiento acorta el tiempo de la prueba.

8. El resultado malo para los tres especímenes de la prueba se calcula como el HTI.

9. La calibración de la densidad del flujo del calor de 80 kW/m2 es realizada automáticamente por el software.

Parámetros técnicos:

1. El probador es consiste en un pórtico de la prueba de la caja de control y del acero inoxidable;
2. El calorímetro de cobre se hace a partir del cobre de la 99%; diámetro 40m m, grueso 1.6m m, peso 18g; termopar del constantan;
3. Hay marco de cobre grueso de la ayuda de la muestra de 1.6m m; el tamaño es 150mmx150m m, el agujero medio de 50m m x 50m m;
4. calorímetro del aluminio; dimensiones de 149m m x 149m m; grueso de 6m m; tamaño intermedio 90m m del poro; ± 13g del peso 264;
5. El marco de la ayuda del espécimen se hace del acero inoxidable; Y la distancia de la muestra es 50m m de la boca de la hornilla;
6. El probador quipped la hornilla importada de Meckel de los E.E.U.U.; el diámetro del orificio de hornilla es el ± 2m m de 38m m;
7. la válvula de control de flujo de la entrada ajusta exacto la llama a las calorías de la quemadura
8. el indicador de presión y el regulador de presión es marcas importadas;
9. La placa de metal se pone entre la hornilla y calienta la muestra, se puede separar libremente;
10. la exactitud del contador de tiempo es 0.1s;
11. La talla 140mmx 140m m de la muestra;
12. Equipado de una placa de metal; El tamaño es 140m m x 140m m;
13. Sistema de control inteligente del PLC y de la pantalla táctil; ; el sistema calcula automáticamente el valor calórico;
14. El sistema de ignición automática, sincronización automática;
15. Los datos de prueba se ahorran automáticamente y el sistema de recuperación, el informe de prueba se puede imprimir libremente;
16. La exactitud del termopar es 0,1 ºC;
17. El tamaño de la tabla de la prueba: 650m m x 350 milímetros x 650m m
18. Fuente de alimentación 220V 50/60Hz,
