INSTRUMENTO CO., LTD DE DONGGUAN YUYANG
Fabricante de la buena calidad de China de equipo de prueba
 |
| Lugar de origen: | China |
| Nombre de la marca: | YUYANG |
| Certificación: | ISO |
| Número de modelo: | RPT-3 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | USD4500 |
| Detalles de empaquetado: | CASO DE LA MADERA CONTRACHAPADA |
| Tiempo de entrega: | 15 días |
| Capacidad de la fuente: | 100 juegos al mes |
| Palabra clave: | equipo actual secodary de la prueba de la inyección | Fuente de alimentación: | ± el 10%, 50Hz/60Hz de AC220V |
|---|---|---|---|
| Fase: | fase 3 | Peso: | <18kg> |
| color: | azul y blanco | Garantía: | 1 año |
| Alta luz: | equipo de pruebas eléctricas,herramientas para pruebas eléctricas |
||

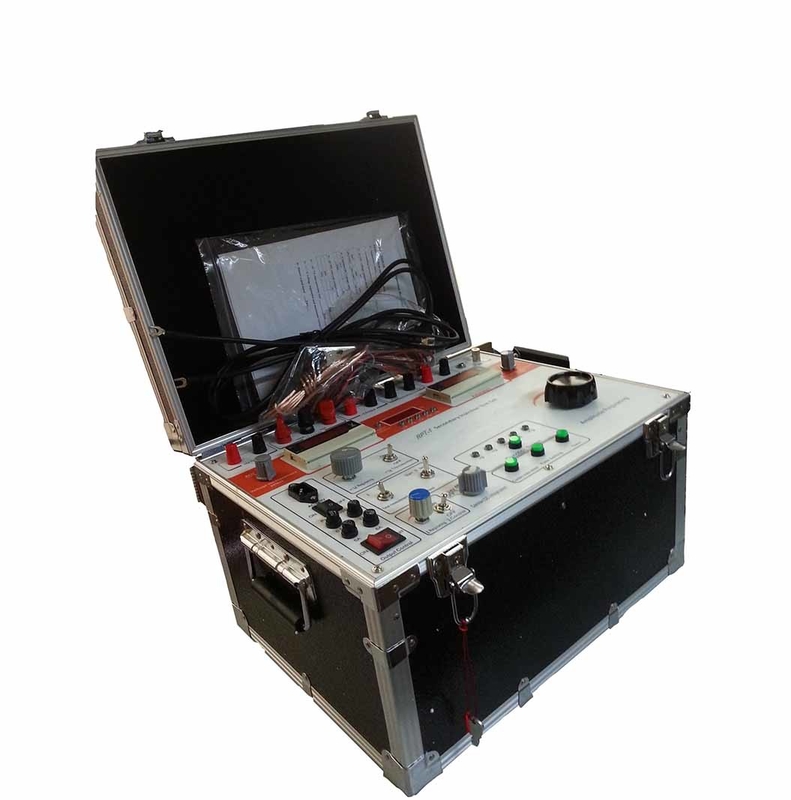

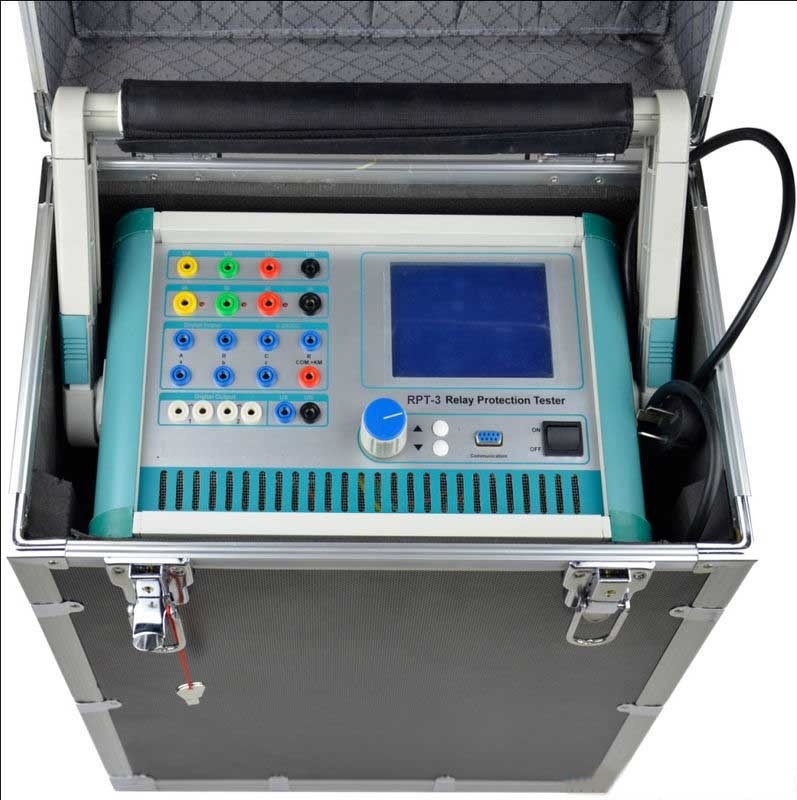

Sistema actual secundario trifásico eléctrico de la prueba de la inyección de la retransmisión de protección
I.Introduction:
Este equipo secundario de la prueba de la inyección se aplica para probar la unidad de la retransmisión en el sistema de protección de la retransmisión. Al mismo tiempo podía ser considerado como una fuente trifásica universal del voltaje de AC/DC o fuente actual.
Este probador de la protección de la retransmisión se aplica a la respuesta de la protección de la prueba basada en voltaje y la operación actual.
La función principal del sistema de la prueba de la retransmisión de 3 fases incluye: calibración de las retransmisiones del voltaje y de la operación actual, inspección secundaria del circuito, valor del viaje de la prueba del disyuntor, medida por intervalos del tiempo del interruptor del disyuntor y así sucesivamente.
Este equipo secundario de la inyección es un bajo costo, una operación simple y un dispositivo confiable del funcionamiento para la prueba secundaria del circuito.
II.Functions
1) La corriente y el voltaje de la CA basaron la prueba unitaria de la retransmisión de protección
2) La corriente y el voltaje de DC basaron la prueba unitaria de la retransmisión de protección
3) Prueba unitaria de la retransmisión de protección de la frecuencia
4) Prueba unitaria armónica de la retransmisión de protección
5) Prueba unitaria diferenciada de la retransmisión de protección
6) prueba unitaria de la retransmisión de protección de la Cero-secuencia
7) Prueba unitaria de la retransmisión de protección de la distancia
8) Simulación de falta de la red de sistema eléctrico
III.Specifications:
| No. | Artículos | Especificaciones | |||
| Corriente alternada (CA) hecha salir | |||||
| 1 | Exactitud de la salida | 0.5magnitude | |||
| 2 | Salida actual de la fase (valor eficaz) | 0~40A | |||
| 3 | Salida actual de la fase paralela tres (valor eficaz) | 0~120A | |||
| 4 | Valor actual de la fase con tiempo largo bajo permiso (valor eficaz) | 10A | |||
| 5 | Potencia máxima de salida de la corriente de la fase | 420VA | |||
| 6 | Potencia máxima de salida paralela de la corriente de la fase tres | 900VA | |||
| 7 | Tiempo de trabajo máximo actual de la fase paralela tres | 10s | |||
| 8 | Gama de frecuencia (onda baja) | 20~1000Hz | |||
| 9 | Número armónico de la frecuencia | tiempo 1~20 | |||
| Continuo (DC) hecho salir | |||||
| 1 | Exactitud de la salida | 0.5magnitude | |||
| 2 | Salida actual |
0 ~ fase del ± 10 A/each 0 ~ paralelo del ± 30 A/every tres |
|||
| 3 | Salida máxima del voltaje de la carga | 20v | |||
| Salida del voltaje alterno | |||||
| 1 | Exactitud de la salida | 0.5magnitude | |||
| 2 | Voltaje de la fase hecho salir (RMS) | 0 ~ 120v | |||
| 3 | Línea voltaje hecho salir (RMS) | 0 ~ 240v | |||
| 4 | Voltaje de la fase/línea salida de poder del voltaje | 80VA/100VA | |||
| 5 | Gama de frecuencia (onda baja) | 20 ~ 1000Hz | |||
| 6 | Número armónico de la frecuencia | 1 ~ 20 veces | |||
| Salida directa del voltaje | |||||
| 1 | Exactitud de la salida | 0.5magnitude | |||
| 2 | Amplitud de la salida del voltaje de la fase | 0 ~ +160v | |||
| 3 | Línea amplitud de la salida del voltaje | 0 ~ + 320v | |||
| 4 | Voltaje de la fase/línea salida de poder del voltaje | 70VA/140VA | |||
| La medida de la cantidad y del tiempo del interruptor | |||||
| 1 | Cambie la entrada de los parámetros |
7 maneras; Vacie el contacto: 1~20mA, 24v Acceso del contacto del poder: “0": 0~ +6V; “1": +11 V~ +250V |
|||
| 2 | Cambie la salida de los parámetros | 2 pares DC: 220V/0.2A; CA: 220V/0.5A | |||
| 3 | Medida del tiempo | Gama de medición: 0.1ms ~ 9999s/0.1ms | |||
