Equipo de prueba de fuego de la tarifa de lanzamiento de calor en el kilovatio completo 380v de la prueba 6 de la esquina del sitio de la escala

Equipo de prueba completo de fuego de la tarifa de lanzamiento de calor de la prueba de la esquina del sitio de los productos superficiales del ISO 9705

Descripción:

La prueba de la esquina del sitio para realizar pruebas de la reacción del fuego de Ineltec simula un fuego en las condiciones bien-ventiladas comenzado en una esquina de un pequeño cuarto con una puerta abierta según el 9705:1993 estándar del ISO.

Se piensa para evaluar la contribución para encender el crecimiento proporcionado por una superficie del producto usando una fuente de ignición especificada.

La prueba ISO 9705 de la esquina del sitio es particularmente conveniente para los productos que por alguna razón no se pueden probar en una pequeña escala de laboratorio.

El método evalúa las características del fuego de un producto superficial en un escenario del fuego del sitio. El campo del uso está para los productos constructivos que, por alguna razón, no se pueden probar en la pequeña escala, por ejemplo materiales termoplásticos, sistemas comunes y materiales con irregularidad grande. Otros productos se pueden también evaluar en el método, por ejemplo aislamiento del tubo y muebles tapizados.

Estándares:

ISO 9705: 1993 pruebas de fuego

El método mide el siguiente: tarifa de liberación de calor (kilovatio), liberación de calor total (MJ) y tasa de producción del humo (m2/s). El fenómeno de la descarga disruptiva, llama se separó y la quema de gotitas o las partículas también se registra visualmente. Cuando sea necesario, los gases tóxicos se pueden también medir usando análisis de FTIR.

El método también se utiliza para el propósito de la investigación y para el fuego que modela estudios.

Reacción del ISO 13784-1 a la prueba de fuego para los sistemas del edificio del panel de bocadillo - pares 1: Pequeña prueba del sitio

Método de prueba de ASTM E1537 para la prueba del fuego de los muebles tapizados

Guía de los estándares de ASTM E603 para los experimentos del fuego del sitio

EN 14390: Prueba completa del sitio de la prueba de fuego para los productos superficiales
NFP A 265: Métodos estándar de pruebas de fuego para evaluar la contribución del crecimiento del fuego del sitio de la cubierta de la materia textil en los paneles y las paredes llenos de la altura
NFP A 286: Métodos estándar de pruebas de fuego para evaluar la contribución del final interior de la pared y del techo al crecimiento del fuego del sitio

Método de prueba:

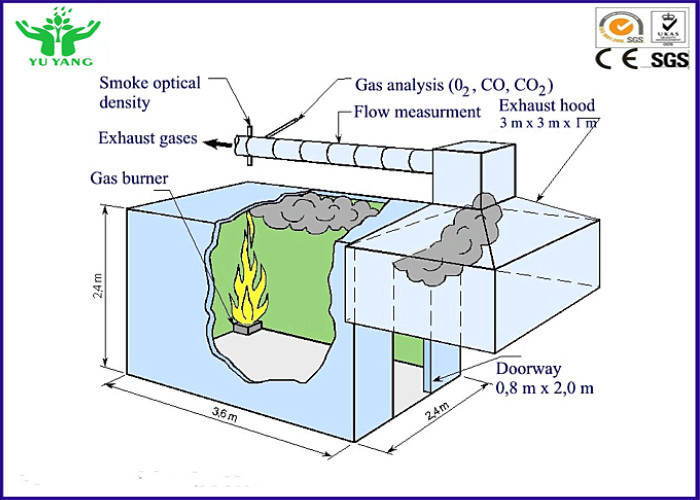

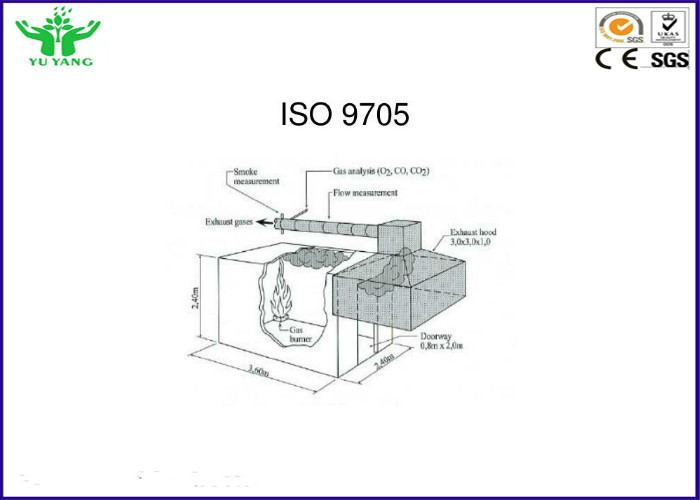

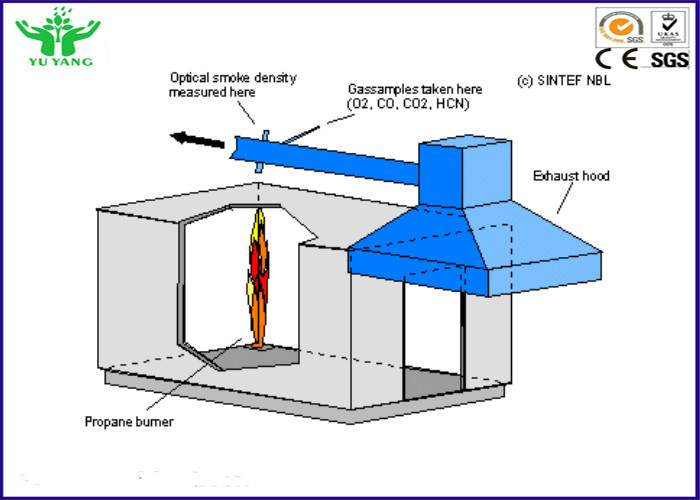

Durante prueba, la muestra de la prueba se monta en el interior del cuarto, en el techo y en todas las paredes a excepción de la pared con la abertura de la puerta. Un mechero de gas del propano está situado en una de las esquinas y produce un índice de lanzamiento de calor de 100 kilovatios durante 10 minutos, y entonces 300 kilovatios los 10 minutos siguientes. El tiempo total de la prueba es 20 minutos. Los gas de combustión se recogen a través de una capilla donde se miden la tarifa de liberación de calor y la producción del humo. La extensión de la llama a lo largo de las paredes y el techo se observan visualmente. Si las llamas emergen de la abertura de la puerta, la descarga disruptiva ha ocurrido y se termina la prueba. La tarifa de liberación de calor en la descarga disruptiva es generalmente cerca de 1 MW.

Características principales:

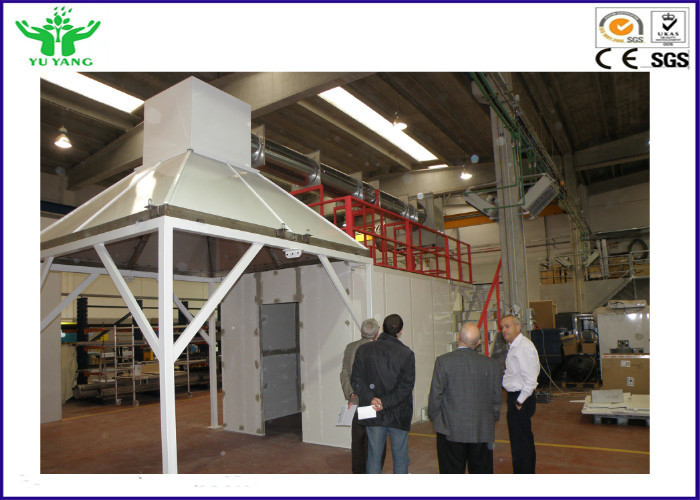

1, el cuarto de prueba es construido por la densidad de 700kg/del ³ de m - material incombustible de la clase A1.
2, las dimensiones internas de la sala los 3.6M los x 2.4M los x 2.4M
3, el tamaño de la puerta: los 0.8M (w) X2.0M (h)
4, hornilla de la salvadera con el gas del propano y equipada de los dispositivos de cierre de la emergencia.
5, sistema de ignición automático para registrar automáticamente datos experimentales;
6, independientemente timet movible a las unidades de visualización.
7, ignición de chispa 10kV, un alto el fuego con los dispositivos de seguridad. Diseño de sistemas extintor del drenaje.
9, equipado de la escalera para los tubos de escape fáciles del mantenimiento.

Muestreo del gas y sistema de análisis
1, sistema del muestreo del gas incluye una punta de prueba anular del dechado, una bomba de succión, un filtro de partículas, una trampa fría, la válvula de escape, los filtros de agua y el filtro del CO2.
2, tres filtros; La exactitud mínima de la filtración es 0.5um.
3, trampa fría de congelación; sistemas de refrigeración del compresor del aire acondicionado; controlar la temperatura en 0 ~ 5ºC.
4, bomba de succión, el flujo es 33L/min, el vacío es 700mmHg, y la presión es la barra 2,5.
5, cilindro secador, que filtran el agua y las impurezas.
6, el regulador del flujo para controlar el flujo de aire inspiratorio.
7, el dechado tiene 12 agujeros y flujo del gas en la dirección opuesta, filtro incorporado y 685m m del polvo de estos controles de las capillas.
8, analizador paramagnético del oxígeno, la gama es 0-25%; respuesta linear; sensor del oxígeno de Gran Bretaña Servomex de las importaciones.

Sistema del humo
1, fuente de laser de 0.5W HE-NE.
2, de Thorlabs detector ópticamente.
3, 5 impulsados por motor clasifican automáticamente el dispositivo de la calibración con del 0%, el 25%, el 50%, el 75%, filtros de la transmitencia del 100%.
4, un sistemas de la calibración del tacto en software con la exhibición digital y de la curva.

Sistema de DAQ
1, módulo de adquisición de datos 16bit.
2, comunicación de Digitaces entre el ordenador y el módulo de DAQ.
3, Labview basaron el software de aplicación en DAQ y análisis de datos.

Sistemas operativos
1, Labview basó el sistema de aplicación, fácilmente y precisa para actuar y para controlar.
2, situación de la prueba, exhibición de situación de la calibración en la pantalla.
3, situación de dispositivo se exhiben en la pantalla e indicadores en el panel.
4, datos de los transductores, parámetros de proceso, resultado de la prueba exhibido en la pantalla vía digital y curva.
5, auto del procedimiento de la prueba y de la calibración ejecutado por programa del PLC.
6, dispositivo pueden ser controlados vía la pantalla del uso y el panel de control.
7, la PC y el PLC comunican con el protocolo digital que es seguro y robusto.

Parámetros técnicos:

1, analizador etic del oxígeno de Paramagn, la gama de concentración es el 0~25%, un analizador del oxígeno es respuesta linear, sensor del oxígeno de Gran Bretaña Servomex; tiempo de respuesta del 10% a del 90% menos que 12s; el ruido de la salida no excede 50ppm;. Reproduzca los valores medidos más bajo que 100ppm,
2, gama infrarroja del analizador del CO2: 0 al 10%; exactitud del ± 0,01%;
3, los trabajos del compresor: trampa fría: 0 a 5 grados;
4, bomba de diafragma de la importación, flujo: 33 l/min
5, el ± estándar el 5%, linearidades de la salida (transmisión) de la exactitud del color del detector <1>

Datos de prueba:
1, tarifa de lanzamiento de calor (HRR),
2, lanzamiento de calor total (THR),
3, lanzamiento de calor de la eficacia (EHR),
4, tasa de producción (SPR) del humo,
5, hora de encender (TTI),
6, tiempo al apagado,
7, tarifa del consumo del oxígeno,
8, tasa de producción del CO2,
9, tasa de producción del CO,
