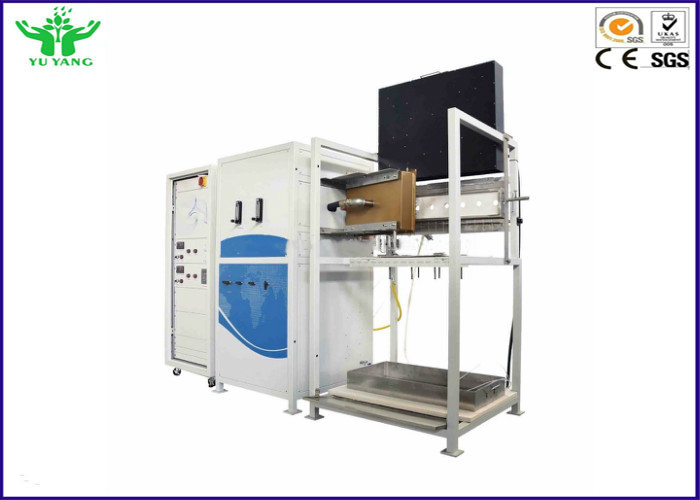

La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2

La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2

  • La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2
  • La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2
  • La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2
  • La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2
La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2
Datos del producto:
Lugar de origen: China
Nombre de la marca: YUYANG
Certificación: ISO 5658-2, ASTM E 1317, IMO Resolution A. 653(16)
Número de modelo: YYF-047
Pago y Envío Términos:
Detalles de empaquetado: Embalaje de madera contrachapada
Tiempo de entrega: 15-30 días del trabajo
Capacidad de la fuente: 5 unidades/unidades por mes
Contacto
Descripción detallada del producto
Potencia:: Electrónico, CA 220V, 50/60Hz Tamaño de la consola:: 600 (W)*750 (D)*1,600 (H) milímetro
Peso: 300KG Manera del control:: Equipo
Detalles de empaquetado: Embalaje de madera contrachapada Herramienta:: Metano, PC, gas comprimido, camcorde….
Alta luz:

equipo de prueba de la llama

,

Aparato de la prueba de la inflamabilidad



La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2





I. introducción de productos:



El probador de la extensión de la llama fue desarrollado y producido según el estándar ISO5658-2, mientras que se encuentran los requisitos de OMI FTP cifran la resolución A. 653(16) y ASTM E 1317.For la determinación del funcionamiento transversal de los productos del edificio, funcionamiento de la propagación de llama/velocidad de la propagación de llama de la extensión de la llama se puede utilizar para evaluar el funcionamiento ignífugo de materiales.

El equipo a través del tablero de la radiación térmica de la radiación de gas, usando calor importado de la radiación de la calibración del metro del flujo del calor, se encendió mezclando la muestra del mechero de gas para probar el material en el caso de cierto calor de la radiación de la combustión; La muestra se expone al área donde el flujo de la radiación está calibrado claramente, a la medida del tiempo de la ignición, a la extensión de la llama y al tiempo final de la extinción. La muestra de la prueba se coloca en una posición vertical, el panel radiante adyacente, exposición a las áreas con la calibración clara del flujo radiante. La llama de ignición está cercana a la muestra de la prueba, pero no entra en contacto con la muestra de la prueba, el extremo caliente de la muestra es encendida por un gas de la evaporación en la superficie, después de la ignición, expediente el desarrollo de la llama adelante, y registra el tiempo en que la llama delantera se quema en la superficie de la muestra a cada distancia de la calibración. Entonces los materiales de la prueba incluyen el calor de la ignición, el calor de combustión continuo, el flujo crítico, el calor medio de la combustión continua, la cantidad del lanzamiento de calor total y otros parámetros relacionados.





2. Estándares:



ISO 5658-2: propagación de llama, parte 2: grado de la llama separado en el lado del producto del edificio.

GB/T 28752-2012: método de prueba de extensión horizontal para la llama en superficie vertical.

Resolución del código de la OMI FTP A. 653(16): oferta para el método de prueba de la inflamabilidad para los materiales del tabique hermético, del techo y de la cubierta (opcionales)

ASTM E 1317: método de prueba estándar para la inflamabilidad de las capas de la superficie de la nave.





3. Características estructurales.



3.1. El cuerpo de la caja se hace del acero inoxidable, hermoso y resistente a la corrosión; fácil limpiar; marco principal: consiste en dos porciones independientes: el marco y la muestra de la hornilla apoyan el marco. Las dos piezas se empernan juntas, y hay pernos a ser flexibles para el ajuste mecánico.

3,2 la altura de centro del panel radiante es (1200±100) milímetro, superficie radiante de la radiación del panel y superficie antes (15 el ± 3)°, puede ajustar

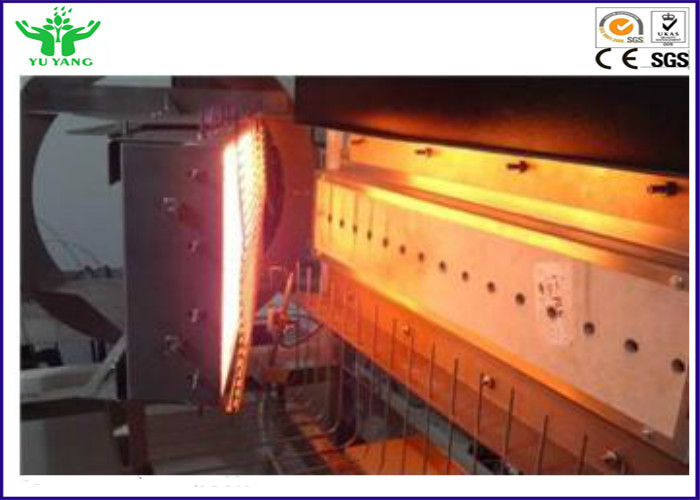

3,3 el tamaño del tablero de la radiación es 480m m x 280m m, hecho de baldosas cerámicas refractarias porosas; la intensidad de radiación puede alcanzar sobre 62kw/m2, temperatura superficial del ℃ cerca de 750.

3,4 hornilla: (200 + 10) tubo de cerámica del agujero doble largo del milímetro, diámetro interior 6 milímetros, cada diámetro de agujero longitudinal es 6m m, con el metro del propano y de flujo de aire, pequeña altura ajustable de la llama, alcanzar (230 + 20) los altos requisitos estándar de la llama del milímetro.

3,5 observación llana: es fácil que los usuarios observen la extensión de la llama; hecho del acero inoxidable, el ajuste horizontal y vertical de la dirección, atraviesa 50 milímetros;

3,6 equipado de la guía de instalación de la muestra, hecha del acero inoxidable. Resistencia al calor y a la corrosión; La muestra está instalada como tipo extraible;

3,7 espectador: Equipado del espejo ajustable de la visión del ángulo (750m m x 120m m), durante la prueba, la tarifa de la extensión de la llama puede ser observado a través del espejo de cristal y del rastrillo de la muestra, y puede ser registrado automáticamente por el interruptor de pie.

3,8 tamaño de muestra: longitud y 250m m de 808m m anchos. Hecho (3 + 0,2) de la placa de acero inoxidable gruesa del milímetro.

3,9 la chimenea de la muestra, 1, se hace de la hoja de acero inoxidable con un grueso de 0,5 ±0.05mm. El gas y la chimenea metal el termopar de la remuneración.

3,10 placa de la calibración: longitud (795 + 1) milímetro, milímetro amplio, densamente (25±2) tablero no combustible del milímetro. La densidad seca (950 ±100) kg/m3.There es 8 agujeros con un diámetro de 25m m, y el espaciamiento del agujero es 100m m + 1m m;

3,11 tablero trasero y placa de la colocación: La placa posterior es 800m m largos y 155m m ancho, (12.5±3) tablero no combustible grueso del milímetro, densidad seca (950 ±100) kg/m3, colocando el material de hoja es lo mismo que la placa posterior, anchura (25± 2) milímetro.





4. Sistema de la radiación termal:



4,1 regulador de temperatura del panel del radiante: evite que la llama dé vuelta en la parte trasera del panel del radiador, compruebe la temperatura interna del panel del radiador, y corte automáticamente la válvula electromagnética del gas en el caso de corriente de la llama.

4,2 la placa de la radiación se aplica al flujo del calor del espécimen, y la pendiente disminuye a lo largo de la longitud del espécimen. El punto inicial es 50KW/m2, y el extremo es 1.5kw/m2.

4,3 Estados Unidos importaron el tipo del enchufe de MEDTHERM (Schmidt-Boelter) metro termoeléctrico del flujo del calor del reactor, gama de medición de 80KW/m2, metro refrigerado por agua del flujo del calor. No lineal grande más/menos el 2%; Repetibilidad más/menos 0,5%;

4,4 suministro de gas: equipado de la válvula manorreductora, válvula de presión cero, moderando la válvula del válvula, electromagnético y el mezclador, la mezcla de buen aire y el gas al panel radiante.

4,5 se proporciona una placa porosa de la calibración y un metro de desplazamiento del flujo del calor se utiliza para detectar si el flujo radiante cumple los requisitos estándar.





5. Sistema de control:



5,1 la longitud de la llama de la fuente de ignición es 230 más/menos 20m m, el flujo del propano es 0.4l /s, y el flujo de aire es 1.0l /min.

5,2 flujo del gas de la fuente: el gas puede ser metano, gas natural, propano, el flujo es mayor que 1.0l /s, y el sistema de control de flujo es menos del 1% entre 0.5L/s~ 1.5l /s.

5,3 el flujo de aire es mayor que 9.0L/s, y el error del sistema de control de flujo es menos del 1% entre 5L/s~15L/s, y la tubería del aire contiene el filtro.

5,4 válvula de regulación de la presión de la marca e indicador de presión importados, control exacto de la presión de gas;

5,5 toda la seguridad de sistema radiante de control de la combustión del panel a prueba de explosiones, válvula de control, la válvula electromagnética del gas puede prevenir vuelta del gas;

5,6 la cámara puede observar y ahorrar el proceso de la prueba en un programa.

5,7 19" marco del análisis puede medir tarifa de la extensión de la llama, flujo crítico y tarifa de lanzamiento de calor.

5,8 el sistema de adquisición de datos puede almacenar la imagen de las características de la longitud y de la combustión de la extensión de la llama.

5,9 el sistema de la hornilla del panel del radiante se automatiza completamente, con la ignición de chispa y la cerradura de seguridad, todos los sistemas de control es a prueba de explosiones;

5,10 la OMI permite que toda la calibración, prueba, resultados de la prueba sea (OMI, ISO) más fácil impreso (opcional);

5,11 gabinete de control estándar, sistema de control inteligente del ordenador +Labview; El interfaz es más amistoso y la prueba es más inteligente.



Poder: Electrónico, CA 220V, 50/60Hz
Tamaño de la consola: 600 (W)*750 (D)*1,600 (H) milímetro
Peso 300KG
Manera del control: Ordenador
Detalles de empaquetado Embalaje de la madera contrachapada
Herramienta: Metano, PC, gas comprimido, camcorde….



La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2 0La OMI radiante electrónica del panel de ASTM E1317 flamea el equipo de prueba de la extensión ISO 5658-2 1
