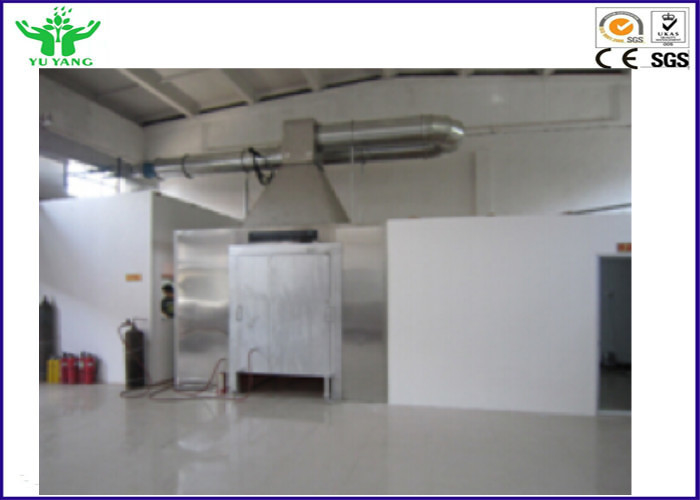

GB/T 20284, materiales de construcción del EN ISO13823 escogen la cámara ardiente de la prueba de fuego del artículo

GB/T 20284, materiales de construcción del EN ISO13823 escogen el equipo de prueba ardiente del fuego del artículo


Descripción:


Utilizan al solo probador ardiente del artículo (SBI) para determinar el funcionamiento de los materiales de construcción (excepto los materiales del suelo) bajo condición del solo ataque del calor de combustión.

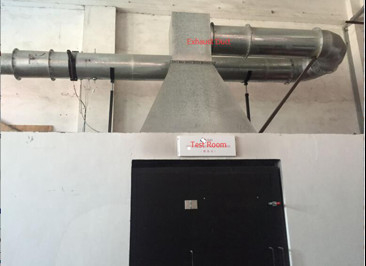

La muestra se coloca en un carro móvil bajo dispositivo de escape, y la reacción de la combustión del espécimen es automáticamente visible. Las propiedades mecánicas son evaluadas calculando la tarifa de liberación de calor (H.R.R) y la tarifa de liberación del humo (S.R.R), mientras que otras propiedades físicas son evaluadas por la observación visual.

El índice de la tasa de crecimiento del fuego de SBI (FIGRA) es el factor más representativo de la medida. Además, los factores representativos de la medida son consumo del oxígeno, la generación y el índice de la tasa de crecimiento del humo (SMOGRA) del CO, del CO2. La tarifa de lanzamiento máxima de calor puede alcanzar 1MW.

Sistemas:

1. Sistema de ignición

ignición de chispa 10kV, equipada de un dispositivo del alto el fuego de la seguridad. El encendedor es colocado automáticamente por una palanca conectada con el mecanismo cerrado

Flujo importado de la entrada de controles del metro de flujo total.

Con el dispositivo de alarma automático de la llama, seguro y confiable.

2. Provea de gas el sistema del muestreo, incluyendo el filtro de partículas, trampa fría, bomba de succión, cilindro secador, regulador del flujo

3. sistema de medición

Analizador paramagnético, gama 0-25%, desviación linear de la medida O2 <1>

Analizador infrarrojo del CO2; Gama de medición: 0-2/el 10%, desviación linear: <>

Medida de la densidad de humo por el sistema del laser.

Sistema de control informático

Embedded integró 10,2 “pantallas táctiles

4. Ajuste y exhibición del parámetro de control; exhibición de la situación y de la falta de la prueba, pregunta.

5. De adquisición de datos y preservación; defienda la supervisión, curva en tiempo real de la temperatura, exhibición en tiempo real de la curva de los datos CO2/O2; pregunta histórica de la curva y de los datos.

6. Exportación de los datos USB. Curva de la historia y pregunta de los datos, impresión.

7. Puede controlar independientemente la máquina para terminar la prueba.

8. Hay función de la exhibición de la alarma acústica y del accidente de la alarma.

9. La caja de control con el puerto serie USB/RS232, puede ser una mesa/un ordenador portátil externos de control de operaciones.

10. Sistema de control programable (PLC)

· Ignición automática, protección de la detección de fracaso de la ignición.

· Control automático y exhibición del flujo del gas del propano.

· El PLC + el inversor para ejecutar control automático y la exhibición del gas de escape fluyen.

· Medida y cálculo automáticos de la combustión material: tarifa de lanzamiento de calor (H.R.R), índice del crecimiento del humo (SPR), consumo del oxígeno (O2), generación del CO2.

Estándares:

Artículo ardiente constructivo de GB/T 20284-2006 producto-solo

Reacción del EN 13823 de las BS a las pruebas de fuego para los productos constructivos — productos del edificio excepto los suelos expuestos al ataque termal por un solo artículo ardiente

Muestreo del gas

Principio de control

Gabinete de control del gas
