EN13823 escogen el equipo de prueba ardiente de la inflamabilidad del artículo para los productos constructivos


Los productos del edificio EN13823 escogen el equipo de prueba ardiente de la inflamabilidad del artículo


Descripción:

Método de prueba para determinar la reacción al funcionamiento de fuego de los materiales y de los productos de construcción excepto el suelo, y excluir los productos que se indican en la decisión 2000/147/EC de la EC.


Estándar:

Reacción del EN 13823 a las pruebas de fuego para los productos constructivos - productos del edificio excepto los suelos expuestos al ataque termal por un solo artículo ardiente
Sola prueba ardiente del artículo de GB/T 20284 para los materiales y los productos de construcción


Condiciones de funcionamiento:

1. Fuente de alimentación: CA 220V 50HZ;
2. Poder: 8.5KW;
3. Temperatura ambiente: ℃ 5~35;
4. Humedad relativa: el 20%~80%;
5. Presión atmosférica: 0~250KPa.


Especificaciones:

El aparato de la prueba contiene el sitio de prueba, sala de control, carretilla, conducto de extractor, dispositivo del análisis de la recopilación de datos, dispositivo de control de suministro de gas.
1. Sitio de prueba: L3000*W3000*H2400 (milímetro), en la cima de la capilla de conexión del sitio con la canalización del tubo y del extractor de muestreo, allí es espacio para el gas natural en-hacia fuera sopló la carretilla. Durante la prueba, el lanzamiento del calor de combustión de la muestra y de la producción de la combustión se puede descargar de conducto de extractor. Con el edificio de ladrillo.
2. Fuente de ignición, puesta en la caja rectangular vertical de la carretilla en la esquina de las hornillas de la salvadera del propano de 31 kilovatios (dos lados iguales 0f 250m m, de la altura 80m m);
3. El tubo de escape se proporciona la sección general de la medida para colocar los sensores y los tubos de muestreo;
4. Velocidad del extractor: 0,50 m3 /S ~0,65 m 3 S;
5. Medida de la temperatura ambiente ambiente de prueba: K-tipo termopares forrados con el diámetro 2m m, exactitud ambiente de la prueba de presión: ± 200Pa;
6. Medida de la temperatura del tubo: K-tipo termopares forrados con el diámetro 0.5m m;
7. Exactitud de la medida de la temperatura: 0,5 ℃;
8. Exactitud de alta precisión del sensor de la presión del tubo: ± 2Pa;
9. Exactitud de sistema de grabación del tiempo: 0.1S;
10. Tiempo de la prueba: 1 a 30 minutos pueden ser fijados;
11. Sistema de medida de la densidad de humo para medir la densidad del humo durante la prueba;
12. Se importan el analizador de gas, y los componentes claves.
13. Los ordenadores integrados y la exhibición del LCD de 8,4 pulgadas con los interfaces de comunicaciones TCP/IP y RS-232 pueden ser bien escogidos;
14. Medida del oxígeno:
1 ) Gama de medición: 0-25%
2) Señal hecha salir: 4-20mA;
3 ) Tiempo de respuesta T90: ≤2S;
4 ) Temperatura ambiente: 0-45 ℃;
5 ) Humedad relativa: <90>
6 ) Linearidades: <>
7 ) Deriva cero: 0,05% O2 por semana;
8 ) Repetibilidad: <>
15. Medida del dióxido de carbono (CO2):
1) Gama de medición: 0-10%;
2) Repetibilidad: <>
3) Deriva cero: el ≤2%/semana;
4) Deriva del palmo: el ≤2%/semana;
5) Desviación de las linearidades: <>
6) Tiempo de respuesta: Segundos T90≤2;
16. El sistema de adquisición de datos de registro puede recoger la concentración de oxígeno, la concentración de monóxido de carbono, la temperatura, la densidad de humo, la tarifa de lanzamiento de calor, la tarifa total de la pérdida, el etc., puede ser almacenado.



Principio de la prueba:

1. Una muestra que consiste en dos alas verticales verticalmente pescadas con caña se expone a la llama producida por la hornilla principal en la parte inferior de ángulo recto, la llama es producida por la combustión del gas del propano, el gas del propano pasa a través de la hornilla de la salvadera y produce (30,7 el ± 2,0) el kilovatio de salida de calor.

2. El funcionamiento de la combustión de la muestra fue evaluado por el método de prueba entero de 20 parametrización para la optimización del tratamiento mínima incluye: lanzamiento de calor, producción del humo, propagación de llama y goteo y materia en partículas ardientes.

3. Antes de encender la hornilla principal, la generación de la hornilla sí mismo de la salida de calor y del humo debe ser medida por poco tiempo usando el telecontrol auxiliar de la hornilla de la muestra.

4. Algunos parámetros se pueden medir automáticamente, mientras que otros se pueden obtener por la inspección visual. El tubo del humo se equipa de un sensor para medir la temperatura, la atenuación ligera, las fracciones de topo del O2 y del CO2, y la circulación de aire en la tubería. Estos valores se registran y se utilizan automáticamente para calcular el flujo volumétrico, la tarifa de lanzamiento de calor (HRR) y la tarifa del humo (SPR).

La propagación y el burning transversales de la llama y de la materia en partículas se pueden medir usando un método visual.

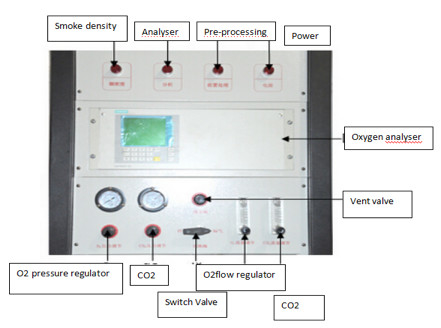

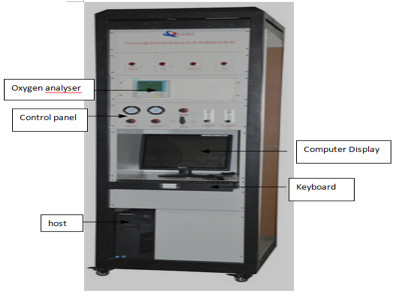

Caja de controlde la carretilla de SBI

Capilla del conductode extractor
