La cabeza del impacto del ISO 8124-4 de elementos del oscilación sin el acelerómetro juega el equipo del probador

La cabeza del impacto del ISO 8124-4 de elementos del oscilación sin el acelerómetro juega el equipo de prueba

Descripción:

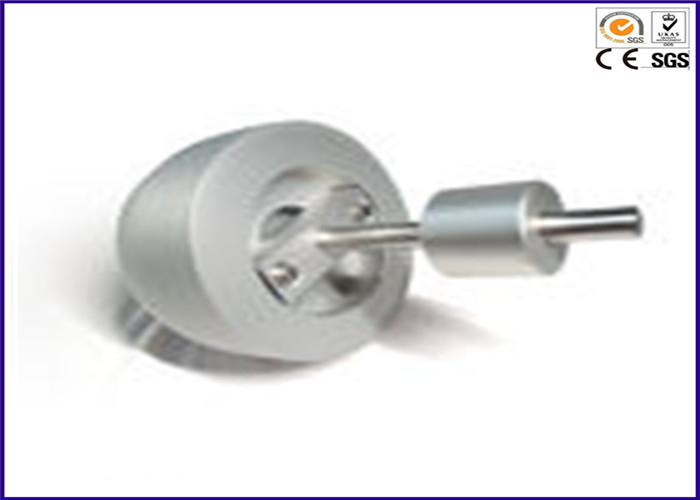

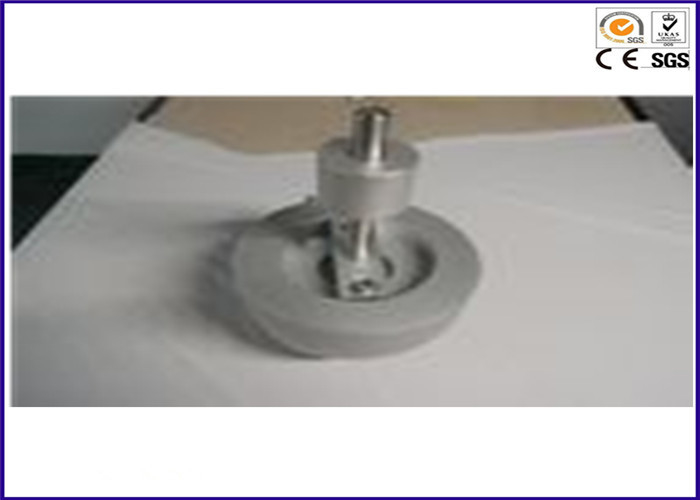

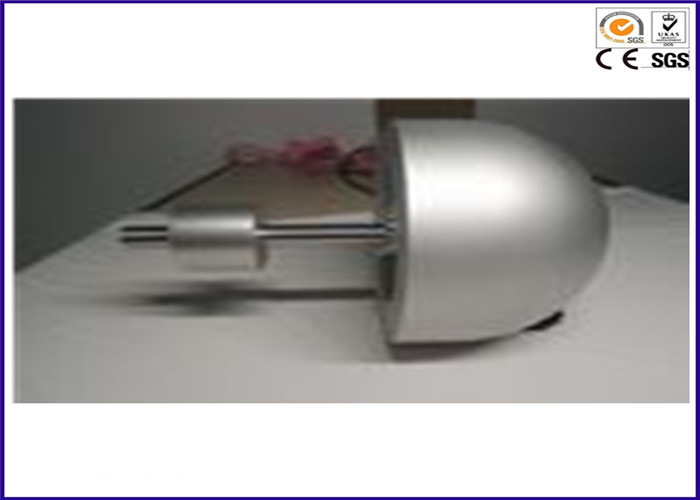

Pruebe la masa, consistiendo en una esfera o una semi-esfera de aluminio del radio 80 milímetros de ± 3 milímetros, y una masa total (acelerómetro incluyendo) de 4,6 kilogramos de ± 0,05 kilogramos. La parte de afectación entre la superficie pegada y el acelerómetro será homogénea y liberará de vacíos. Los cables conectados con el acelerómetro serán colocados de una manera tal que el efecto sobre la masa de la masa de la prueba se minimice.

Estándar:

ISO8124-4 6.4.1

Procedimiento:

Monte e instale el elemento del oscilación que se probará de acuerdo con las instrucciones del fabricante.
Suspenda el oscilación con los medios de la suspensión que se ha suministrado del oscilación y en la altura máxima que éstas permiten. Si las cuerdas o los cables son los medios de la suspensión, pueden necesitar ser estirado para permitir viaje liso cuando el oscilación se lanza durante la prueba. Si es necesario, aplique una carga de, por ejemplo, 5 kilogramos al extremo de cada cuerda o cable y déjela para 6 h o hasta las cuerdas o los cables se han enderezado.
Ajuste todas las partes de la disposición de modo que las cadenas que suspenden para la masa de la prueba sean paralelas a los medios de la suspensión para el elemento del oscilación. Suspenda y ajuste la masa de la prueba de modo que el punto de contacto del elemento del oscilación y el centro de la masa de la prueba estén en el mismo avión horizontal que el centro de gravedad del Massachusetts de la prueba. Asegúrese de que las cadenas para la masa de la prueba no estén torcidas y de que la masa de la prueba cuelga en una línea vertical.
Ponga una marca de índice al lado de los elementos del oscilación que son apoyados por las cadenas, las cuerdas, los cables u otros elementos que suspenden flexibles. La marca de índice puede estar en cualquier parte del miembro suspendido que está inmediatamente debajo del punto de pivote en la posición de resto colgante.
Balancee los elementos que son apoyados por las cadenas, cuerdas, los cables u otros elementos que suspenden flexibles serán aumentados a lo largo de su arco del viaje hasta la proyección de la lado-vista de una línea recta a través del punto de pivote y la marca de índice forma un ángulo 60° del ± 1° con la vertical. Una vez que crían al miembro suspendido a la posición de la prueba, una cierta curvatura será producida en los elementos que suspenden. Ajuste la posición suspendida del miembro para determinar esa curvatura que proporcione una trayectoria estable.
