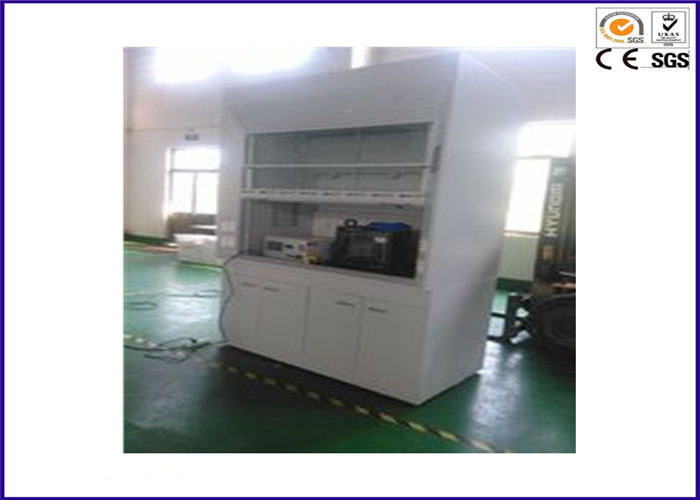

Telegrafíe el aparato horizontal/vertical de la prueba de la quemadura, cámara de la prueba de la llama de la UL 1581

Aparato ardiente horizontal y vertical del cable de la prueba, probador horizontal de la inflamabilidad UL1581

Descripción:

El aparato ardiente horizontal y vertical del cable de la prueba (VW-1) se diseña según UL1581 la secta 1080.1~1080.14, y cumple los criterios de la prueba de la llama VW-1 (Vertical-espécimen). Puede ser utilizado a la prueba de 1060 productos alambre y el cable FT1 y la prueba ardiente vertical, 1080 VW-1 prueba, 1061 prueban, prueba horizontal 1090 y prueba espécimen horizontal o pie2 de 1100; para evaluar la capacidad de extensión de la llama a combustible cerca cerca del cable o del alambre flexible cuando cogió el fuego. La prueba entera se realiza en una cámara sellada de la prueba con un volumen de 4,32 M3.
Método de prueba: ajuste la altura de la llama puso el espécimen en la cima de la llama, quemando por 15 segundos, extinguió 15 segundos, repiten 5 veces, después examinando la situación quemada del espécimen, puede ser fijado la combustión, extingue y repetición asmático.


La experiencia del usuario:

1, el gabinete es ayuda con superior y dos secciones más bajas, sería fácil trasladarse a sitio de prueba;
2, sistema de control de la pantalla táctil, conveniente para la operación;
3, programa de prueba 6 para selecto;
4, ángulo de la hornilla movieron automático.

Estándares:

• UL1581 secta 1060~1100
• ASTM D 5025
• ASTM D 5207

Características de la estructura:

1, la cámara de la prueba es barnizado electrostático de la placa electrolítica, aspecto elegante, y el interior es negro asado.
2, el probador se equipa del extractor potente del humo de extractor, cuando la prueba es extractor completos, sistema de abastecimiento abiertos y del aire y al aire libre, y durante la prueba, el sistema es cerrado;
3, la válvula reguladora del aire se equipa detrás de la cámara de la prueba. Después de la realización de la prueba, abra el sistema de ventilación en la distribución del aire en el gabinete, pero durante la prueba, la puerta de aire debe ser cerrada.
4, la ventana de visión de cristal está en la caja delantera, permitiendo la observación fácil durante la prueba.
5, la cámara de la prueba se equipa del guante sellado para actuar la hornilla dentro.
6, tamaño de la cámara de la prueba: espacio disponible los 2.1M (l) *1M (w) *2.1M (h), capacidad: 4.48m3. Dimensiona los 2.4m (l) *1M (w) *2.3M (h).

Sistema de medida de la temperatura:

1, sensor termal de A (la tubería y los termopares de cobre) - estructura del tubo debe ser cobre electrolítico de la conductividad muy alta. Longitud 19,14 del ± 0.02m m.
2, K-termopar, diámetro de 0.5m m de tubos del acero inoxidable como manga.
3, el metro digital de la temperatura con el partido con el K-tipo termopar de las importaciones, que centígrado de las lecturas mayores de 1000 grados.
4, equipado del cronómetro electrónico: exacto a 0.1s.

Aparato y accesorio:

1, los accesorios principales incluye el accesorio del banco de prueba y de la hornilla
2, el interno-diámetro de la hornilla es 9,5 el ± 0.5m m, diámetro de la boca del fuego es 0,90 ± 0.03m m; el tubo de la hornilla es 102m m. El suministro de aire es ajustable;
3, la altura de la llama es ajustables; Las peticiones estándar son: la altura total de la llama es 125 el ± 10M M, altura interna azul de la llama es 40 el ± 2m m; el ángulo de la prueba de la llama es ajustable de 0 a 45°.
4, flujómetro especial importado del gas y flujo exacto del gas de la válvula de aguja que controla.
5, marcas importadas de indicadores de presión y presión de gas de trabajo de la válvula de control;
6, banco de prueba se hace del acero inoxidable, e incluyen el soporte horizontal, ayuda vertical un tipo independiente, también como FT1, pie2, VW-1, tres clases de especificaciones. La planta de la ayuda y de la lámpara de soldar verticales es paralela al avión de la ventana panorámica, fácil para ver y la operación.
7, la hornilla se importa de los E.E.U.U., él cupieron a la petición de ASTM D 5025-99
8, sistema de ignición electrónico de alto voltaje, y automático cortados del suministro de gas para el sistema de control de seguridad
9, marco acuncado: Añada las cuñas, la hornilla está instalada en la cuña, y se puede mover y mover fácilmente de nuevo a la posición definida muy exactamente.

Sistema de control:

1, PLC con el sistema de control de la pantalla táctil que alcanza la prueba procesa control automático.
2, el tiempo de la prueba se pueden fijar libremente por los clientes;
3, modo ardiente vertical y horizontal de la combustión de prueba;
4, un sistema experimental calcula y almacena automáticamente los datos de prueba.
5, ajustes ardiendo: 0-999.99 segundos a fijar arbitrario
6, parar el quemar del sistema: 0-999.99 SEC a fijar arbitrario
7, cuenta ardiendo: 0-999 sistema

Lista de piezas:

1, bandera del papel de 94 g/m2 Kraft, la anchura de la tira es el 1/2In o 10M M, densamente o 5mil cercano or0.1mm,
2, equipado de un sistema de la regla de la altura de la llama;
3, equipado de una regla de la longitud de 500m m; y el exacto es 1m m.
4, el grueso de la capa del algodón no mayor el que 1/4in o 6m m.

Especificaciones eléctricas:

1, la fuente de alimentación: AC220V 50/60Hz, 1A
2, certificados manuales: proveído
3, fuente de aire: gas metano (cliente-poseído)
4, dimensiones: 2150m m x 1200m m x 2150m m
