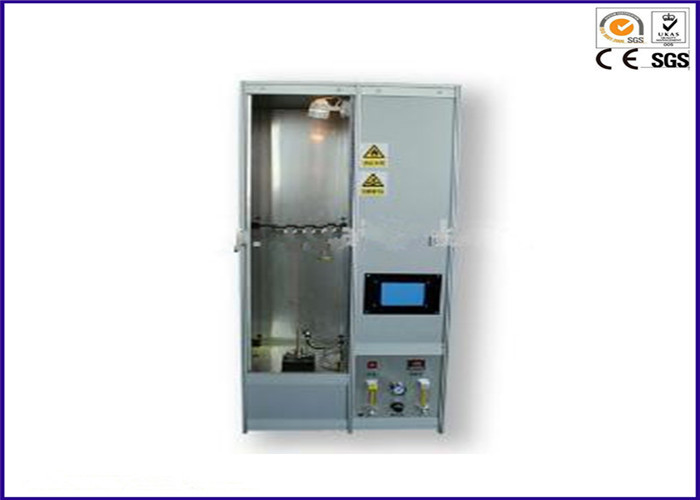

Equipo de prueba vertical del alambre para UL 1581 del tubo del eje del cable/del alambre

Equipo de prueba verticalmente ardiente del tubo del eje del cable y del alambre de la UL 1581

Descripción:

El probador del cable es s que un instrumento completamente automático contuvo en su propio gabinete para maximizar la seguridad del operador. El dispositivo cumple con (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) los requisitos estándar-relacionados UL1581-2001 diseñados. Aplicable al solos alambre y cable, y a la suave-línea horizontal, prueba vertical de la combustión. La duración de la combustión y la quema del número de ajustable, pueden ser transferencia vertical/horizontal automática/del manual, presión de gas, fluir ajustable y equipado del dispositivo del reconocimiento de la temperatura de la llama.
Incluye: Indicador de la altura de la llama y algodón absorbente del 100%

Estándares:

UL1666><>

ANSI/ASTM D 5207 Y UL 1581, ANSI/ASTM D 5025

Especificaciones:

Cámara de la prueba:

1. U-tipo indicador de presión: presión de medición de la cámara mantenida en 0-12PA;

2. Higrómetro: temperatura y humedad de medición de la cámara;

3. La estructura de la cámara: la estructura total del muro de cemento por el ladrillo, la primera capa es el 1.22M, la segunda capa es los 3.66M, el top es los 2.24M. Dimensiones externas: los 7.12M alto x1.3M x2.5M ancho de largo;

4. La estructura de la pared es una densidad de 106lb/de los pie3s (1698kd/m3) del hormigón, la conductividad termal (k) en el ℃ 21,1 para el 0.38Btu (0.055W/mk);

5. La primera y segunda capa por el peso ordinario 203m m grueso de la composición del cemento. El tejado se hace de la pared para asegurar su tirantez;

6. El agujero de medición en la segunda capa debe estar sobre el agujero vertical del agujero de medición de la primera capa (305m m por 610m m), cada agujero es 203m m detrás de la caja y 102m m del lado de la caja.

Dispositivo de la ignición:

1. Consiste en una tubería de acero 1/2inch, un codo 1/2inch y un disco de acero de la dispersión de la ignición.

2. Instale un metro de flujo del propano donde se inyecta el gas

Fan: El extractor y el anemómetro están instalados en el mercado de la caja de la prueba.

Fuente del gas de combustión: El gas suministrado al encendedor debe ser propano del CP-grado y proporcionar 2500 BTU de calor por pie cúbico.

Extractores y tubos de la transportación: Los conductos de acero están instalados en el centro del top de la cámara de la prueba, y el extractor está conectado con el conducto.

Sistema de adquisición de datos: El PLC y el ordenador se utilizan para recoger y para registrar la velocidad de aire en la entrada y la temperatura del termopar en el segundo agujero cada 5 segundos.
