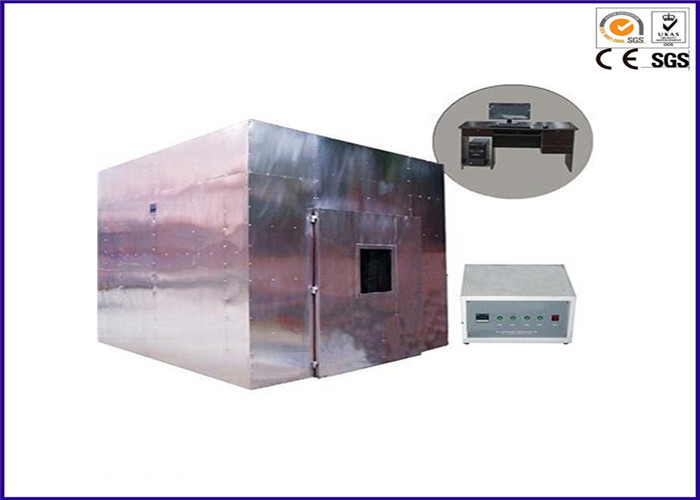

Probador ardiente horizontal L3000 * W3000 de la densidad de humo * IEC 61034 GB/T 17651 de H3000 milímetro

Probador ardiente horizontal de la densidad de humo del cable y del alambre del IEC 61034 GB/T 17651

Uso:

Telegrafíe el probador ardiente de la densidad de humo, para determinar la densidad de humo de los cables que queman bajo condiciones definidas. Este probador de la densidad de humo se utiliza para el burning horizontal de un cable o de un cable de fribra óptica, el humo que se lanza de la combustión de la llama o de ninguna condición de la combustión de la llama, el índice de transmisión ligera de humo se puede utilizar para comparar diverso cable o el juicio está de acuerdo con los requisitos específicos de los medios

Estándares:

IEC 61034-1, IEC 61034-2, BS 6853, GB/T 17651,1, GB/T 17651,2

Especificaciones:

1. Cámara de combustión:

1,1 usando de SUS304 el acero inoxidable densamente 1.5m m fijado en el lado-soporte, que constituye la cámara de combustión entera del cubo.

1,2 dimensiones internas: L3000 * W3000 * H3000 (milímetro)

1,3 estructura: el frente con una ventana panorámica de cristal, a ambos lados de la pared en relación con cada sistema una ventana transparente del lacre, tamaño: 100mmx100m m, de modo que el nivel de dispositivo ligero de la medida a través del haz, el centro de la ventana sellada de la altura de tierra de 2150m m. La parte inferior del abierto varios agujeros de ventilación, agujeros de ventilación para 100x500m m (50 centímetros cuadrados)

1,4 la parte inferior tiene seis ruedas y seis echadores

1,5 el tejado se equipa de un extractor.

2. Sistema de medida óptico:

2,1 fuente de luz: lámpara importada del halógeno del cuarzo, poder nominal: voltaje nominal 100W: vuelta óptica nominal 12V: 2000 ~ 3000Lm

2,2 receptor: La respuesta espectral hace juego a la Comisión internacional en el fotómetro de la iluminación (CIE).

2,3 instalación: Instalado en la longitud de 150 tubos en un extremo, el otro extremo de la ventana a prueba de polvo, la pared del tubo es negro brillante, antireflejos.

2,4 la transmitencia ligera el 0% no es ninguna luz a través, transmisión ligera del 100% sin el bloqueo totalmente a través.

3. Fuente estándar del fuego:

fuente del alcohol 3,1 1.0L de alcohol: etanol del 90%, metanol el 4%, agua el 6%

3,2 placa del alcohol (barco ardiendo): grueso 1.0m m, parte inferior del acero inoxidable: 210x110m m, la superficie superior: 240x140m m, altura 80m m,

3,3 ubicación de la instalación: placa del alcohol puesta de la tierra con una altura de 100m m, de modo que circulación de aire.

4. Mezcla del humo:

El uso de fans de escritorio de fumar en la cámara de combustión distribuida uniformemente. Distancia del eje de la fan de la altura de tierra de 250m m, con una pared 500m m, 7 metros cúbicos por volumen de aire minucioso. Durante la prueba el aire fue soplado horizontalmente por la fan.

5. Prueba en blanco:

El propósito es ajustar la cámara de combustión para alcanzar la temperatura requerida, lámpara ardiente del alcohol a la temperatura de la cámara de combustión: 25 ℃ del ± 5.

6. Aparato de medición de la temperatura:

En la puerta de la altura superficial de tierra el 1.5M, los 0.5M lejos de la pared con un sensor de temperatura. Supervise la temperatura del laboratorio.

7. Accesorios al azar:

7,1 contiene un sistema de software de la medida de la transmitencia, puede hacer salir curvas e informes.

7,2 incluyendo un ordenador y una impresora: La configuración de ordenador de la marca de Lenovo es como sigue: CPU: Placa madre E4300: Memoria de ASUS P5KPL: Kingston 2G

7,3 exhibición del disco duro 160G: unidad óptica del LCD de 15 pulgadas: DVD de Samsung

7,4 con el dispositivo de escape del acero inoxidable. (Usando una puerta del humo fuerte y del control eléctrico como se muestra)

7,5 ponga el tamaño recomendado laboratorio del instrumento: 4Mx longitud profunda profunda 4.5Mx 4Mx los 6m

7,6 requisitos de la temperatura ambiente del laboratorio: 25 +5 ° C

8. Condiciones ambientales del uso:

8,1 gases de tierra y polvo lisos, bien-ventilados, inflamables, explosivos, corrosivos.

8,2 hay fuente de radiación electromágnetica no fuerte cerca.

8,3 deje el espacio apropiado del mantenimiento alrededor del equipo.

8,4 temperatura: 5 ° C 30 al ° C.

8,5 presión de aire: 86 ~ 106kpa.

8,6 AC220V/50HZ.

8,7 gama de fluctuación del voltaje: 220V ± el 10%.

Gama de fluctuación permisible de 8,8 frecuencias: 50Hz ± el 1%.

8,9 se requiere que el usuario configura el aire y el interruptor de la capacidad correspondiente en el sitio de la instalación, y este interruptor se debe utilizar independientemente por el equipo.

8,10 cuando el equipo no está funcionando, la temperatura del ambiente se debe guardar dentro de 0 ~ el ℃ 45.
