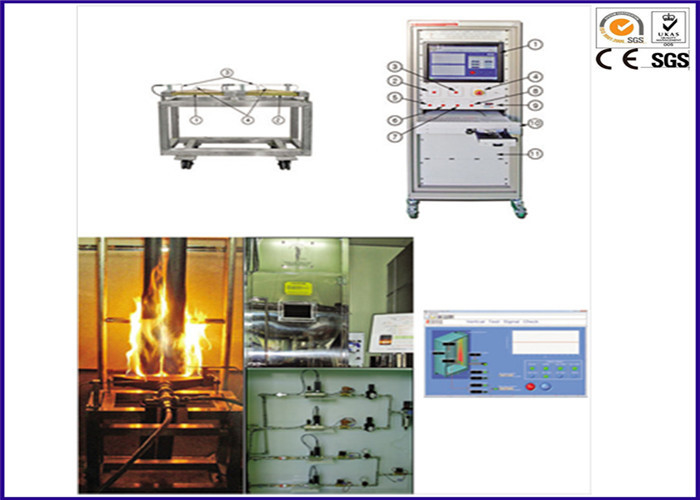

Cámara de la prueba de fuego del laboratorio, prueba vertical agrupada de la extensión de la llama del cable

Equipo de prueba del fuego del laboratorio del IEC 60332-3, probador vertical agrupado de la extensión de la llama del cable

Introducción:

El probador vertical agrupado de la extensión de la llama del cable se utiliza para detectar montado verticalmente bajo condiciones especificadas para la llama vertical separada inhibiendo la capacidad del cable o del cable de fribra óptica del paquete. De acuerdo con IEC60332-3-10: 2000,

Estándar:

UL1685, IEC 60332-3-10, EN 50399, GB/T 18380,31

Sistema de control:

1. Sistema de control de la pantalla táctil de la withlarge-pantalla del PLC;

2, sistema del automaticignition, sincronización automática; Gama que mide el tiempo 999min, exactitud 1s;

3, datais experimentales almacenados automáticamente, investigación libre;

4, 40 minutos, recordatorios del timekeeping 1hour;

5, los specimenmounts con la elevación eléctrica de la grúa.

Parámetros técnicos:

1. dimensiones internas de la cámara de la prueba del acero inoxidable: 1.000 (W)×2,000 (D) ×4,000 (H) milímetro, complementado con el material aislado de las lanas minerales
2. En la sección más baja de la cámara de la prueba, hay 800 (W) X.400 (D) clasificó el agujero en la posición de 150m m de la parte delantera de la cámara para suministrar el aire
3. Agujero de extractor del top: 300 (W) ×1, 000 (D) milímetros
4. Dimensiones amplias de la escalera del acero inoxidable: 500 (W) ×3, 500 (H) milímetro; cantidad: 1
5. Dimensiones estándar de la escalera del acero inoxidable: 800 (W) ×3, 500 (H); cantidad: 1
6. Dos sistemas de congregar los dispositivos estándar de la hornilla de propano
7. Dos sistemas de dispositivos de mezcla del gas del venturi
8. Indicador de presión y dispositivo manorreductor de la válvula, que puede ajustar la presión del propano y de aire a 0,1 MPa
9. Rotámetro: utilizado para ajustar y fijar el flujo del gas
10. Hay una escalera y una barandilla de acero en el cuerpo de la cámara, que es conveniente para que el usuario pruebe en el top
11. Equipado de una vávula de bola, para poder cerrarse el suministro de aire manualmente
12. Fije el tiempo de la prueba de la llama automáticamente, y para entonces el suministro de aire se puede cortar automáticamente
13. Termopares montados de K dentro de la cámara, indicando la temperatura interna
14. Con el dispositivo extintor forzado
15. Dispositivo de elevación automático

Especificación:

1, tamaño de la cámara: 1.165 (w) × 4.350 (h) milímetro del × 2.165 (d)

2, tamaño de la consola: 600 (w) × 1.600 (h) milímetro del × 750 (d)

3, poder: CA 220V, 50/60hz, 15A

4, peso: 1,500kg
