Equipo de prueba vertical del fuego del gran escala ASTM E119 ISO 834 para los productos de la construcción

Probador vertical de la inflamabilidad/horno vertical de la prueba de resistencia de fuego del gran escala

Uso:

Evalúe la resistencia de fuego de los productos verticales de la construcción

Estándares:

EN 1363 (1-2) DE LAS BS 476 (20-23) – BS – EN 1634-1 DEL EN 1364 (1) – EN 1366 (1-3) DEL EN 1365 (1) BS DE LAS BS - BS DE LAS BS – ASTM E 119 – UL UL10 (A.C.) DE LA UL 263 DE ASTM E 814 - UL10 (A.C.) - – UL 1709 - – 1479 – UL 2079 -- ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009

Descripciones:

Las propiedades de resistencia de fuego de un material proporcionan la información inestimable para evaluar el comportamiento de un espécimen y de sus asambleas.

El horno vertical de la prueba de resistencia de fuego proporciona un método de cuantificar la capacidad de productos y de materiales, en una orientación vertical, a la exposición del withstand a las temperaturas altas. El horno se puede utilizar para evaluar la resistencia de fuego de productos tales como paredes, puertas, apagadores, juntas, y sellos de la penetración. Esto es hecha evaluando varias funciones incluyendo; la capacidad portadora, la contención del fuego y la transmitencia termal de las asambleas que son probadas.

Especificaciones:

Las características de sistema:

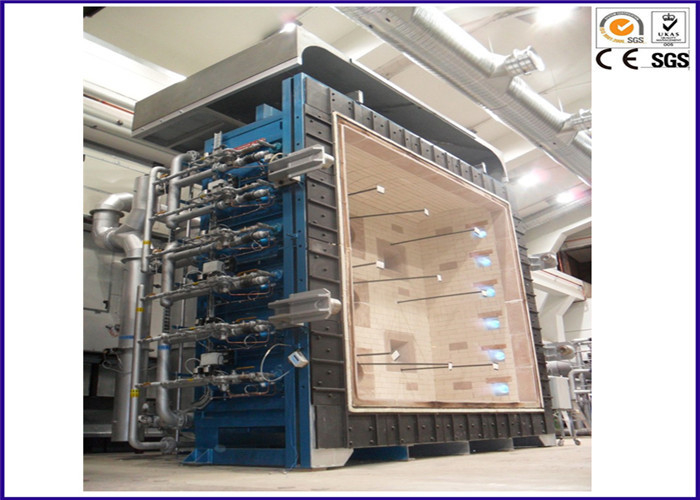

1. Un horno de la prueba de resistencia de fuego con una cámara interna measuring3000mm (W) x 3000m m (H) x 1300m m (D)

2. La capacidad para realizar la prueba en los especímenes verticales de la prueba que se montan en la restricción por encargo enmarca.

3. La guarnición refractaria se comprende de ladrillos de fuego aisladores, de castables refractarios y de tableros minerales.

4. Un tejado alineado con los ladrillos perfilados y anclado con los materiales refractarios echó in situ.

5. Una cubierta hecha de las placas de acero suaves reforzadas con los C-canales, los Yo-haces y las secciones de acero del acero para contradecir la distorsión estructural debida calentar.

6. Un marco de la restricción del espécimen montado en la parte frontal del horno y asegurado por un mínimo de 4 sistemas de abrazaderas de la puerta.

7. Una cubierta de acero alineó con el panel de fibras de madera mineral en la cara fría y los ladrillos aisladores refractarios anclados de nuevo a la pared con temperatura alta echaron bloques "in-situ", en la cara caliente.

8. 4 sistemas de puertos de la visión hechos del vidrio de cuarzo a prueba de calor se proporcionan en las ubicaciones estratégicas en la pared lateral larga. Esto permitirá al operador ver el espécimen completo de la prueba durante una prueba de fuego.

9. Una puerta deslizante hecha del alúmina ligero es incluida dentro de un marco aislado, refrigerado. Esto protegerá del calor del horno cuando los puertos de la visión son parados.

10. 12 sistemas de hornillas especiales de la llama luminosa. Cada hornilla tiene una unidad de la supervisión de la llama para asegurarse de que todas las unidades de la combustión actúan encendido un modo a prueba de averías siempre.

11. El panel de control de la combustión del horno se diseña para actuar encendido modos de control completamente automáticos y manuales. La ignición automática de las hornillas está con el uso de un interruptor de botón, éste, enciende para arriba las hornillas basadas en una curva de la calefacción de la precolocación, según lo descrito en las BS 476 porciones 20-24, EN 1363 y la curva del hidrocarburo de la OMI. El control manual de la hornilla permite a las hornillas individuales ser encendido a voluntad.

Hornillas suaves luminosas refractarias industriales de la llama del gas de LP

En la posición vertical del horno, 6 hornillas están instaladas en cada uno del lado izquierdo y del lado derecho de la pared de horno. Cada hornilla se diseña para utilizar el gas de petróleo licuado y se incorporan todos los sistemas de seguridad necesarios de la llama, los sistemas experimentales intermitentes, y los sensores de temperatura.

Marcos de elevación del marco y de la restricción para los especímenes de la prueba

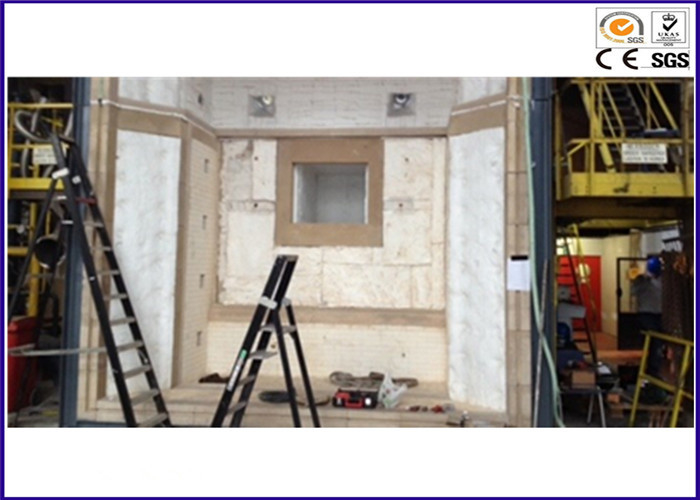

Dos unidades de bastidores se suministran para montar especímenes verticales. La guarnición refractaria se hace de los bloques refractarios prefabricados, anclado al marco de acero. Estos marcos son marcos no portadores. Un marco de elevación modificado para requisitos particulares separado con los ganchos bilaterales se proporciona para levantar el marco de la restricción del espécimen al horno. Esto permite la colocación fácil de los bastidores verticales y horizontales de la restricción en el horno.

Pila de conexión alineada material refractario del conducto y del extractor

La chimenea/la pila se construye de 9m m acero suave grueso y es material refractario alineado para los primeros 6 metros. La pila extiende a un mínimo de 3 metros sobre el nivel del tejado de la fábrica o del acuerdo a los requisitos del código local.

Ventilador del aire de combustión a las hornillas del horno

El sistema del aire de combustión pre-se instala tubos y se prueba antes de envío.

Sensores y manómetro de temperatura

El sistema se suministra 9 el tipo termopares de K y termómetros de la placa, un manómetro de la presión y un montaje ambiente del termopar.

Sistema del PLC

El sistema del PLC se comprende de una entrada-salida compatible de la CPU del PLC de Siemens y del telecontrol de Siemens. El software de la gestión de datos de la resistencia de fuego es aduana escrita para aceptar y para ahorrar los datos recogidos durante las pruebas y se configura para cumplir los requisitos de calefacción de las piezas de las BS 476 curva de la prueba del hidrocarburo de 20 - de 22, del EN 1363 y de la OMI. Otras curvas de tiempo-temperatura estándar se pueden también preprogramar en el sistema. El regulador del PLC incorpora un interfaz de operador incorporado, contiene las capacidades de registración y programadas requeridas e incluye todos los arrancadores de motor necesarios para todos los motores en el sistema. El sistema se programa para proporcionar curvas en tiempo real de la calefacción y para exhibir toda la información de control de horno en la pantalla de ordenador.
