Solar el equipo de prueba del fuego del flujo de calor radiante para la materia textil alfombra ASTM E648

ASTM E648 ISO9239-1 que suela el equipo de prueba del fuego del flujo de calor radiante


Descripción:

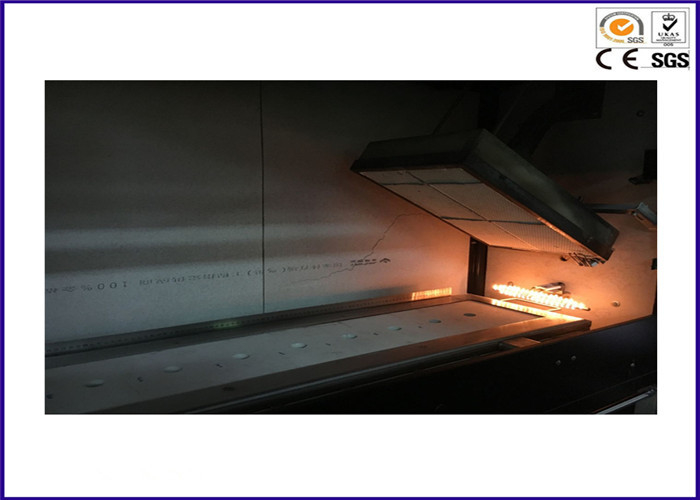

Este método de prueba se utiliza para medir el flujo radiante crítico de los sistemas horizontal-montados del revestimiento de suelos expuestos a una fuente de ignición llameante en un ambiente calificado del calor radiante, dentro de una cámara de la prueba. Puede también ser utilizado para medir este mismo flujo radiante crítico para el aislamiento expuesto de la celulosa del piso del ático. Conveniente para toda clase de materiales del suelo. Por ejemplo: las alfombras de la materia textil, la madera suave, el suelo de madera, del caucho y del plástico y los tableros de piso rocían el material. El aparato puede ser suelo reaccionado incluyendo el uso de un substrato, material del forro, el material del funcionamiento de la combustión del forro, o los materiales del suelo otros cambios son probables afectar a los resultados de la prueba, que se utiliza para probar y para describir bajo condiciones controladas en el laboratorio, las características de la combustión de la tienda al calor de la reacción emparejado material al fuego.


Estándar:

GB/T11785 “medida de funcionamiento de la combustión del suelo - una fuente de calor radiante”
ISO9239-1: 2002 “que suela la parte 1 del funcionamiento de la combustión el funcionamiento de la combustión se determina con el recurso de calor radiante”
ASTM E648: Método de prueba estándar para el flujo radiante crítico de los sistemas del revestimiento de suelos usando un calor radiante
ASTM E970: Método de prueba estándar para el flujo radiante crítico del aislamiento expuesto del piso del ático usando una fuente radiante de la energía térmica
NFPA 253: Método de prueba estándar para el flujo radiante crítico de los sistemas del revestimiento de suelos usando una fuente radiante de la energía térmica


Especificación:

1. Fuente de alimentación: CA 220V, 50HZ;
2. Poder total: 2KW;
3. Contador de tiempo: exactitud de la sincronización < 1s="">
4. Gama de la medida del flujo de calor: (0-15) kilovatio/m2;
5. Exactitud del metro de flujo de calor: ± 0.2Kw/m2;
6. Exactitud del metro de flujo de calor: <>
7. Gama de la medida de la temperatura de la radiación termal: 400-600 ℃, ℃ del ± 0,5 de la exactitud;
8. Error de la temperatura del cuerpo negro: ℃ del ± 5;
9. Velocidad del extractor: (2,5 ± 0,2) m/s;
10. Capacidad del extractor: (39-85) m3/minuto;
11. Tamaño radiante refractario poroso del panel: × 450m m, capacidad de 300m m de la temperatura alta de cerca de 900 ℃;
12. Termopar: Termopar forrado del acero inoxidable del diámetro de K de 3.2m m;
13. Requisitos de la distribución de flujo de calor: en 200m m: (9,1 ± 0,4) kilovatio/m2;
en 400m m: (5,0 ± 0,4) kilovatio/m2;
en 600m m: (2,4 ± 0,2) kilovatio/m2;
14. Gas de combustión: propano (cliente);
15. Flujo del gas de combustión: (0,026 ± 0,002) L/S;
16. Hornilla de la combustión: el diámetro interno externo ¢ 6m m, tubo del ¢ 10m m del diámetro de la hornilla golpeó 35 el agujero del ¢ 0.7m m;
17. Altura de la llama: 60 ~ 120m m ajustable;
18. Sistema de ignición: ignición electrónica de alto voltaje;
19. Dispositivo de escape potente: Esta máquina se equipa de un extractor potente, cuando se termina la prueba, el sistema comenzará el extractor del extractor afuera.


Estructura:

1. El aparato se hace de cámara de combustión y de la caja de control;
2. Tamaño de la cámara de combustión: L1420 * W1200 * H2300 (milímetro);
3. Dimensión del esquema: L2530*W1270*H2700mm (gabinete eléctrico incluyendo);
4. Material de la caja de control/de la cámara de combustión: (t = 1.2m m) 304 de alta calidad es el acero inoxidable, CNC que trabaja a máquina, forma agradable circular;
5. Lámpara de soldar: hecho por nuestra compañía, material del acero inoxidable 304, de plena conformidad con los estándares GB/T11785;
6. Otras piezas mecánicas se hacen del acero inoxidable 304 o de la galjanoplastia más gruesa material A3, anticorrosión y del moho.


Sistema de control:

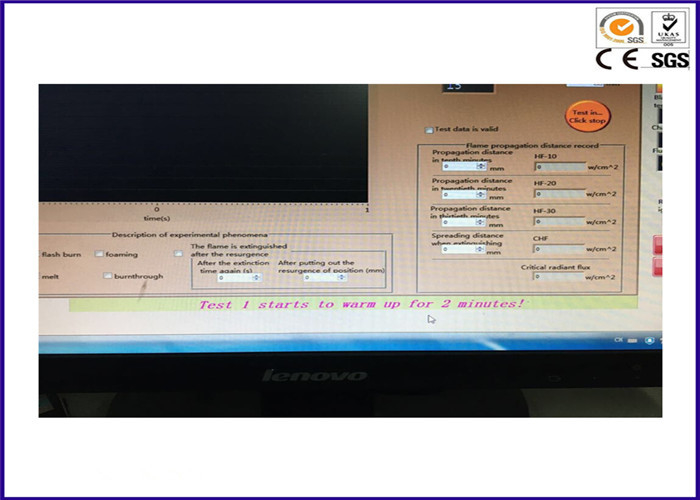

1. Adopte el sistema de control informático, incluya el ordenador y la impresora cada uno, sistema operativo de Windows XP.
2. Un software ligero de la medida de la transmitencia, y los informes pueden ser curva hecha salir.
3. El dispositivo tiene los dispositivos de seguridad siguientes: accione la sobrecarga, protección del cortocircuito, lazo de control de la sobrecarga.


Condiciones de funcionamiento:

1. Gases planos de la superficie, bien-ventilada, inflamable, explosiva, corrosiva y polvo.
2. Hay radiación electromágnetica no fuerte cerca.
3. Izquierda alrededor del espacio correctamente mantenido del equipo.
4. AC220V/50HZ.
5. Gama de fluctuación permisible del voltaje: 220V ± el 10%.
6. Gama de fluctuación permisible de la frecuencia: 50Hz ± el 1%.
7. Requiera a los usuarios configurar los volúmenes correspondientes de gas, los recursos del gas para el dispositivo, y poder en el sitio de la instalación, y este poder debe ser independiente y específico para el dispositivo.
