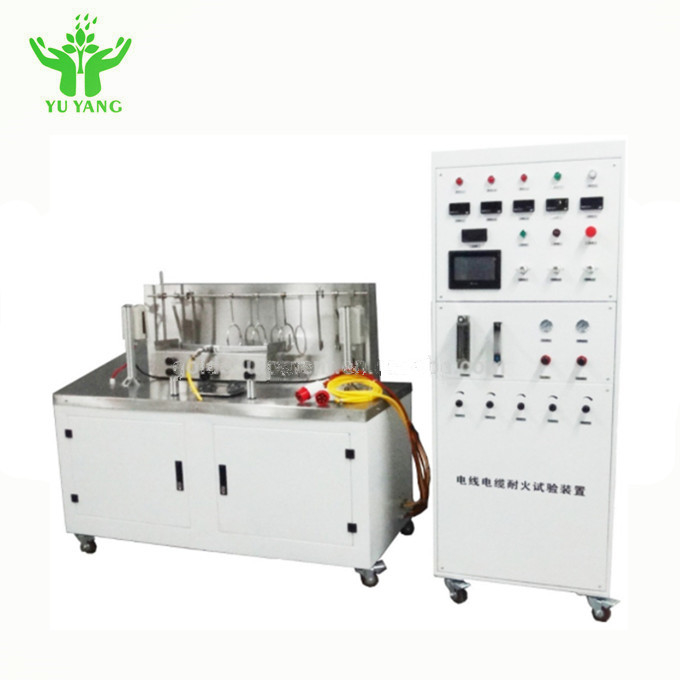

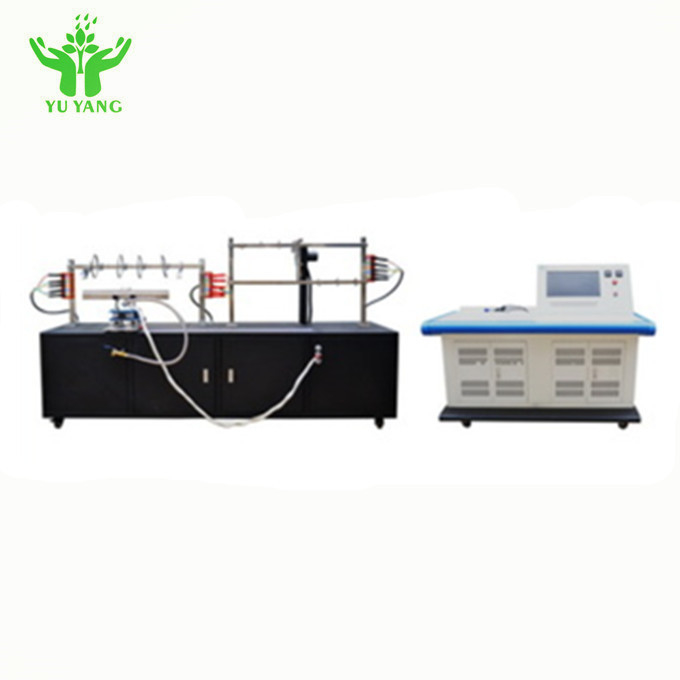

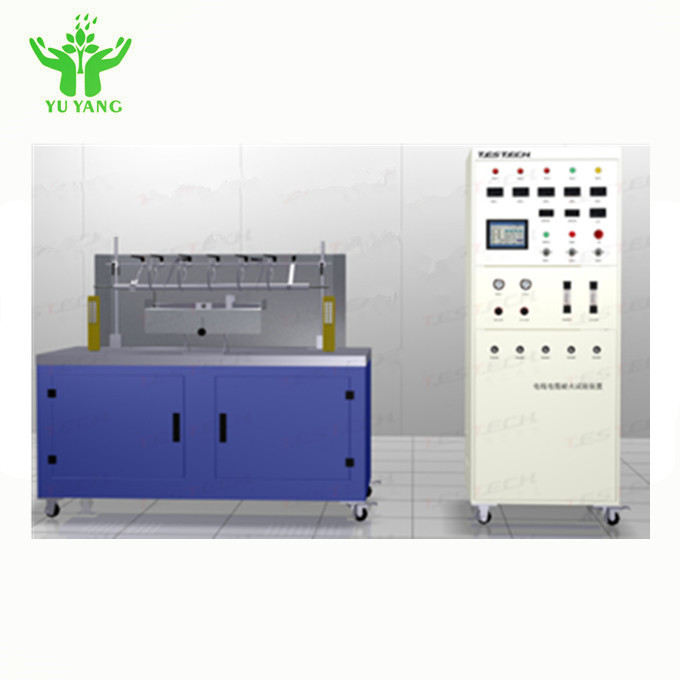

Equipo de prueba del impacto de la resistencia al fuego del alambre y del cable del IEC 60331

Descripciones:

El probador del impacto de la resistencia al fuego del alambre y del cable se utiliza para detectar la resistencia de fuego del cableado o de la red eléctrica del cable, quemando no menos que 830 grados, la llama, y ejerce cierta vibración del impacto, circuito de la prueba de la integridad del cable.

Estándares:

Prueba del IEC 60331 del alambre y del cable - integridad del circuito bajo condiciones de la llama

Instrumento de la parte 12 del IEC 60331 - por lo menos debajo 830

Procedimientos y requisitos - voltajes clasificados de la ignición del impacto de la parte 31 del IEC 60331 hasta el cable del kilovoltio 0.6/1.0

Características principales:

1. La fuente de calor para el tipo boca de la correa de la hornilla de propano, su longitud nominal es 500m m, equipado del mezclador de Venturi;
2. 3 filas de los agujeros de la combustión escalonaron el arreglo, la parte frontal de la anchura media de la hornilla: 15m m, diámetro de agujero: 1.32m m, distancia de centro del agujero: 3.2m m;
3. El marco de la escalera de la prueba del cable de la instalación se fija en la base de acero de la ayuda;
4. en curso de prueba según los requisitos de diversa prueba vertical del ajuste del tamaño del cable de componente a ambos lados de la escalera (longitud de la prueba de la escalera: 1200m m, altura: 600m m, peso: 18 + 1kg);
5. El generador del impacto es una barra redonda de acero con poco carbono con un diámetro de 25 + 1m m y de una longitud de 600 + 5m m;
6. el generador del choque paralelamente al pivote del marco de la escalera de la muestra para la rotación libre del centro, y el top del marco de la escalera salieron de 200 + 5m m;
7. La barra del pivote será acodada en dos porciones, la parte más larga del bastidor de la escalera del impacto, la longitud de 400 + 5m m;
8. La distancia de la parte inferior de la combustión de la hornilla delantera no menos de 200m m, y la distancia de la pared de la caja no es menos de 300m m;
9. eje de la hornilla del más bajo de las muestras del cable de 40~60m m, del eje longitudinal del eje vertical sobre el cable 100~120m m de la antorcha.
