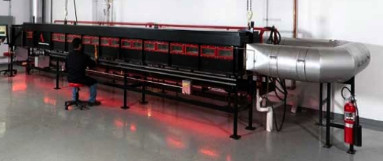

Aparato horizontal de la prueba del túnel de la UL 910/NFPA 262 Steiner del equipo de prueba de la inflamabilidad de 12 kilovatios

Aparato horizontal de la prueba del túnel de la UL 910/NFPA 262 Steiner, equipo de prueba de la inflamabilidad

Descripción:

El horno de túnel horizontal de UL910/NFPA262 Steiner se utiliza principalmente para la prueba de funcionamiento ignífuga del alambre y del cable del grado del CMP. Se utiliza principalmente para los cables en los subsistemas horizontales que se ponen directamente en la ventilación o la ventilación forzada sin las tuberías del metal. El estándar ignífugo de la prueba representa el estándar ignífugo más riguroso de la prueba para del alambre y del cable la prueba ignífuga entera de la UL e incluso. Solamente el cable material de la envoltura del flúor puede pasar el método de prueba ignífugo. Debido a la alta temperatura de la descomposición del fluoroplastics (mayor de 400 grados), el punto de ignición es también alto (800 grados o más), y no es fácil quemar cuando el fuego no es fuerte, así que tiene mejor resistencia de fuego que otros materiales orgánicos.

Estándares:

Prueba de la UL 910 para los valores de la Llama-propagación y de la Humo-densidad del cable para los cables eléctricos y de fibra óptica usados en los espacios que transportan el aire ambiental

Método de estándares de NFPA 262 de prueba para el viaje de la llama y de humo de alambres y de cables para el uso en espacios de Aire-dirección

Especificación:

1. La caja de la combustión se hace del acero inoxidable y el interior se pavimenta con los ladrillos refractarios; el funcionamiento del aislamiento es bueno. Las dimensiones internas de la cámara de combustión son 305m m x 451m m y la longitud es los 7.6m;

2. Los accesorios internos son material del acero inoxidable SUS304, antioxidante, anticorrosión;

3. la ventana panorámica de cristal de cuarzo de la Doble-capa, puede observar la distancia de la extensión de la llama, y exhibe la posición de la llama adelante a través del indicador luminoso, el expediente es más intuitiva.

4. La altura de la caja de la combustión es conveniente para que los personales miren el estado ardiente y la instalación, ajusta la muestra;

5. La cubierta de caja de la combustión utiliza el diseño total, según el estándar usando el diseño del sello del fregadero, equipado del surco de sello de agua del acero inoxidable 304 de 2m m densamente para asegurarse de que el humo del proceso de la prueba no se escapa.

6. La cubierta se hace del material refractario y del material del acero inoxidable, y la cubierta se equipa de un gancho y se equipa de un dispositivo de elevación de la cubierta de caja;

7. El tenedor de la muestra se equipa de un soporte de la circulación del agua de enfriamiento, que es resistente a la temperatura alta y puede apoyar las cubiertas de la combustión tales como tablero del silicato del calcio;

8. Cubierta del cuerpo del aislamiento del acero inoxidable SUS304, material de aislamiento de alta temperatura del relleno interno

9. Equipado de una plataforma de la instalación de la muestra de la escalera móvil para la instalación fácil, el retiro de muestras y la inspección del horno;

10. Tubo de escape del acero inoxidable, hermoso y resistente a la corrosión;

11. Presión multifuncional independiente del extractor que detecta el dispositivo: la supervisión en tiempo real de la presión del extractor cambia durante la prueba. Gama 0~250Pa, exactitud ±0.5Pa, exactitud ±2Pa de la detección de la prueba de presión de la indicación del sistema;

12. Fan: 380V, 50Hz, 3Kw equipado de un convertidor de frecuencia puede cambiar la velocidad del viento. El flujo máximo es por lo menos 8000m3/h, que puede descargar el humo generado bajo mala combustión de la muestra fuera del cuarto a tiempo de asegurar la seguridad de la prueba;

13. mechero de gas de cobre Doble-dirigido: La hornilla es 1320m m lejos de la entrada de aire y puede hacer salir el calor estándar 5.3MJ/min. Según diversos estándares, el flujo del gas se puede controlar por el metro de flujo total. La gama de medición es 0~160L/min, que puede ser cambiado. El poder calorífico de la hornilla, la energía de la salida máxima puede alcanzar 100MJ/min;

14. Sistema de ignición automático: para asegurar el funcionamiento de la seguridad de la prueba, el encendedor de alto voltaje, 12KV, 50mA, el alto voltaje mínimo del electrodo de la ignición es 1.8kVp;

15. Sistema de la densidad de humo: Proporcione un sistema separado del tratamiento de señales para asegurarse de que el sensor es linear;

16. Temperatura de la grabación y señal de detección automáticas del humo, frecuencia 1Hz de la adquisición de la muestra;

17. Regulador del flujo total: El material del acero inoxidable SUS316, la presión máxima de 1000psi (70bar), tarifa de la salida es menos de 1 × 10-7ml/s, calibración del NIST, 0 ~ 5VDC y 4 ~ 20mA la señal, protección del lazo, gama 0 del flujo del propano ~ 2.3g/s, velocidad ≤2s, exactitud del control de control del ± el 1% FS, ± 0.5FS, gama de temperaturas 0 ~ 50 ° C, gama de humedad 0 de la repetibilidad ~ el 90%, indicador digital, automático el suministro de gas cumple el requisito del calor de 5000Btu (5.3MJ) /min durante la prueba de control, y el software registra automáticamente la cantidad de gas usada;

18. El software estándar de la prueba, puede registrar automáticamente velocidad del viento del sistema, temperatura, densidad de humo y otros datos de prueba.

Equipo auxiliar:

1. Sistema de la fuente de agua

2. Sistema del gas de combustión del metano

3. Sistema de la elevación del coche
