INSTRUMENTO CO., LTD DE DONGGUAN YUYANG
Fabricante de la buena calidad de China de equipo de prueba
Lugar de origen: | China |
Nombre de la marca: | YUYANG |
Certificación: | ISO |
Número de modelo: | CFRT |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | CASO DE LA MADERA CONTRACHAPADA |
Tiempo de entrega: | 30 DÍAS |
Capacidad de la fuente: | 5 conjuntos |
Norma de ensayo: | Se trata de una serie de medidas que se aplican a las empresas de la industria del automóvil. | Campo del uso: | Cables y alambres |
---|---|---|---|
Tamaño: | 1750 milímetros (w) x 680 milímetros (d) x 1400 milímetros (h) | El color: | Blanco |
Eléctrico: | AC 380V de 3 fases, 50/60Hz, 30A | Temperatura ambiente: | 10°C de funcionamiento a 35°C |
Garantización: | 1 año | peso: | 160KG |
Palabra clave: | Integridad del circuito en condiciones de incendio | ||
Alta luz: | equipo de prueba de chispa,cámara de la prueba de la llama |

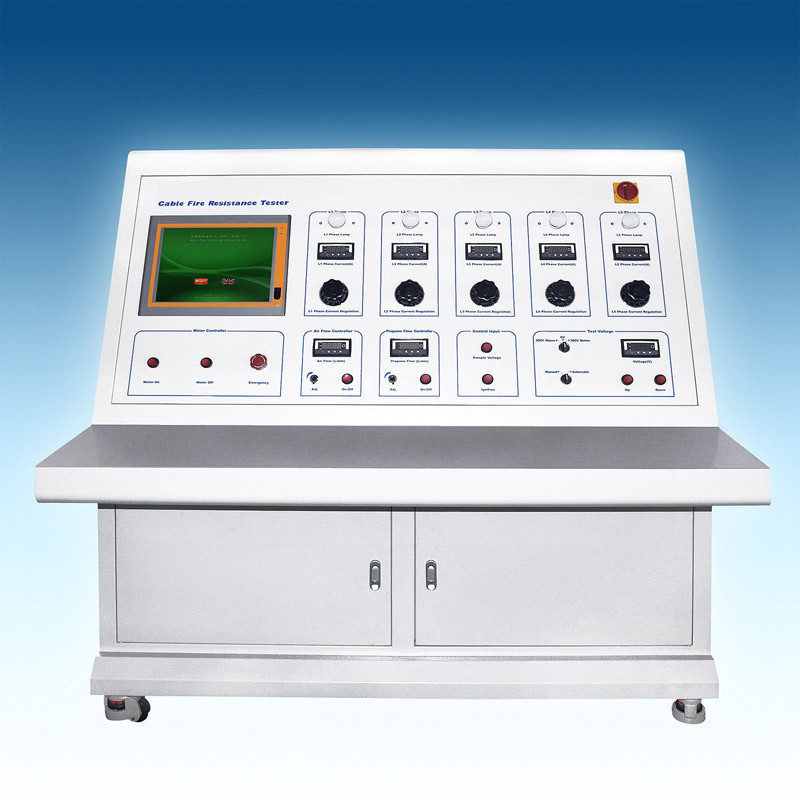

Prueba de resistencia al fuego del cable para determinar la integridad del circuito en condiciones de incendio
Introducción
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 Ensayo de cables eléctricos en condiciones de fiebre Integridad del circuito
IEC 60331 Parte 11 Fuego solo a una temperatura de llama de al menos 750 ̊C
IEC 60331 Parte 21 Cables de tensión nominal de hasta 0,6/1 kV incluidos
IEC 60331 Parte 12 Fuego con choque a una temperatura de llama de al menos 830 ̊C
IEC 60331 Parte 31 Fuego con choque Cables de tensión nominal de hasta 0,6/1kV incluidos
Las normas:
IEC 60331-11 y 122002
Las condiciones de ensayo de las máquinas de ensayo deben ser:1999
Características
Fuente de calor: quemador de gas de propano tipo cinta AGF
Estructurado con 3 filas de agujeros transversales, ancho frontal promedio del quemador: 15 mm, diámetro del agujero: 1.32 mm, distancia entre el centro: 3.2 mm.
Una fila de agujeros pulidos en el agujero piloto para la preservación de la llama en ambas caras de la placa del quemador.
Dos termopares se instalan horizontalmente separados 45 mm a la izquierda y derecha de la línea central del quemador para verificar la temperatura.
Controladores de flujo de masa para regular el flujo de gas y aire, con una precisión no inferior al 1,5%.
El software puede mostrar la temperatura de calibración del quemador, el caudal de propano y aire, etc.
La corriente es suministrada por un transformador estrella trifásico con capacidad suficiente para mantener el voltaje de ensayo requerido cuando no se puede mantener la integridad del circuito.
Indicador de conexión del conductor (indicador LED) para formar una corriente.
El valor del voltaje se fija automáticamente mediante un software y se ajusta mediante un controlador de panel.
Display digital de los datos de corriente y voltaje, con una precisión de corriente de 0,001A.
Protección de corriente mediante fusible con 2A.
Los datos de medición en tiempo real de toda la corriente y el voltaje se recopilan por ordenador, y se generan las curvas de corriente y voltaje.
Cuando no se pueda mantener la integridad del circuito, se apaga la lámpara indicadora correspondiente, el ordenador determina automáticamente el estado y registra el tiempo,y envía la alarma de sonido y luz.
Requisitos de instalación de Prueba de resistencia al fuego de la integridad del circuito en condiciones de fuego
Eléctrico |
AC 380V de 3 fases, 50/60Hz, 30A |
Temperatura ambiente |
Funcionamiento entre 10°C y 35°C |
Tamaño |
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
Peso |
160 KG |
El gas |
aire y propano |
