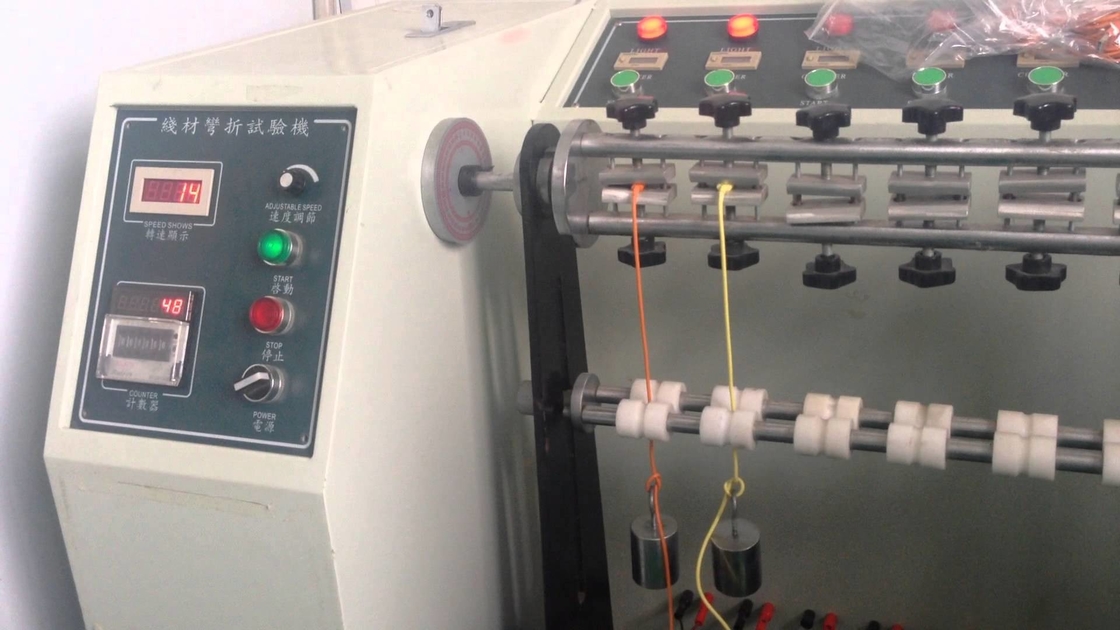

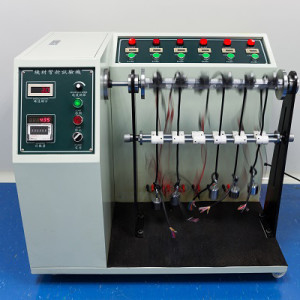

Equipo de prueba del alambre de 6 estaciones para la prueba de flexión del cable del robot Cria 0003,2

Equipo de prueba de doblez del cable del robot, 6 equipo de prueba del alambre de la estación CRIA 0003,2

Uso:

El equipo de prueba de doblez del cable del robot se ajusta al TUV, al VDE y a la UL. Puede ser utilizado para probar el doblez del cable del robot, del cable flexible, del cable flexible de doblez, del cable de cadena de la fricción, de la curva de la cadena y del alto cable flexible. La máquina es una estructura de la seis-estación, que se utiliza principalmente para la prueba de flexión repetida de los materiales del alambre de metal, podría detectar el funcionamiento del alambre de metal de la deformación y de los defectos plásticos del transporte durante prueba de flexión repetida.

Estándar:

CRIA 0003.2-2016" parte especial 2 del cable del robot industrial: método de prueba”

Características:

1. Piezas principales: solo microordenador del microprocesador, pantalla táctil/control;

2. Ajuste del parámetro: parámetros de control de la máquina;

3. Condiciones de prueba: pruebe la velocidad, la frecuencia de la prueba, el ángulo de la prueba, la condición de control, el etc.

4. Supervisión de la prueba: estado actual de la operación del equipo, tal como número y velocidad reales del doblez del cable, del etc.

5. No supervisado: el dispositivo puede determinar automáticamente el flujo de la muestra supervisando el lazo de la muestra, y para automáticamente cuando el circuito está quebrado.

6. Accesorio especial: para ajustar el radio de curvatura ajustando el rodillo de doblez de la curvatura con diversas líneas del alambre.

7. Las características de la máquina: LCD+ escogen la máquina + el motor del microprocesador, las piezas todas de la transmisión se importan de los productos originales, corriendo suavemente, alto que coloca la exactitud, larga vida, de poco ruido;

8. Los puntos de supervisión en línea se dividen en seis grupos, cada uno con seis pares de interfaces, que se pueden supervisar por 36 pares de alambres.

Parámetros:

Estación de prueba: Estación 6;

Método de prueba: el extremo superior es fijo y el peso de levantamiento más bajo. La muestra está doblada con curvatura de doblez rotatoria libre.

Diámetro de la muestra: 0,3 ~ 15 milímetros Ф;

Eje de doblez del rollo de la curvatura: Ф 15, 20, 30, 40 Ф, 50 milímetros Ф de reemplazable;

Velocidad de la muestra: 0 ~ 45 veces/el minuto puede ser ajustado (nota: el ciclo de la prueba como consistir en cuatro pasos, a saber como ° alrededor 180 de a hacia adelante y hacia atrás);

Ángulo de plegado: + el ° 90, del lado izquierdo (comienzo) a la derecha (extremo) es el ° 180;

La distancia entre los pesos del peso y los puntos de doblez: 50-150m m pueden ser ajustados;

Modo de control: control de la pantalla táctil;

Parte del cuerpo principal: estructura de alta calidad del acero 45# y del aluminio;

Poder y transmisión: motor, correa síncrona industrial cruda y rueda síncrona;

Pruebe el eje de la voluta de la curvatura del punto de doblez: 45# acero de alta calidad, tratamiento superficial del cromo;

Los puntos de supervisión en línea se dividen en seis grupos con seis pares de interfaces para cada grupo, que puede resolver 36 pares de alambres simultáneamente, y los puntos de supervisión son 72 puntos.

Poder del motor: 0.75kw;

Poder: 220v50/60Hz 10A;

Tamaño de la máquina: W1850*D800*H1700mm (altura incluyendo de la rueda del pie).
