INSTRUMENTO CO., LTD DE DONGGUAN YUYANG
Fabricante de la buena calidad de China de equipo de prueba
Lugar de origen: | China |
Nombre de la marca: | YUYANG |
Certificación: | ISO |
Número de modelo: | VLF |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | USD5000 |
Detalles de empaquetado: | CASO DE LA MADERA CONTRACHAPADA |
Tiempo de entrega: | 15 días |
Capacidad de la fuente: | 100 juegos al mes |
Palabra clave: | probador del hipot del vlf | Tensión nominal: | 30kv, 40kv, 50kv, 60kv, 80kv |
---|---|---|---|
Frecuencia de salida: | 0.1Hz, 0.05Hz, 0.02Hz | Exactitud de la medida: | 2,5% |
De entrada: | 220 de CA del ± el 10% voltios, 50/60 herzios, monofásico | Garantía: | 1 año |
Alta luz: | herramientas para pruebas eléctricas,equipo eléctrico de la prueba |

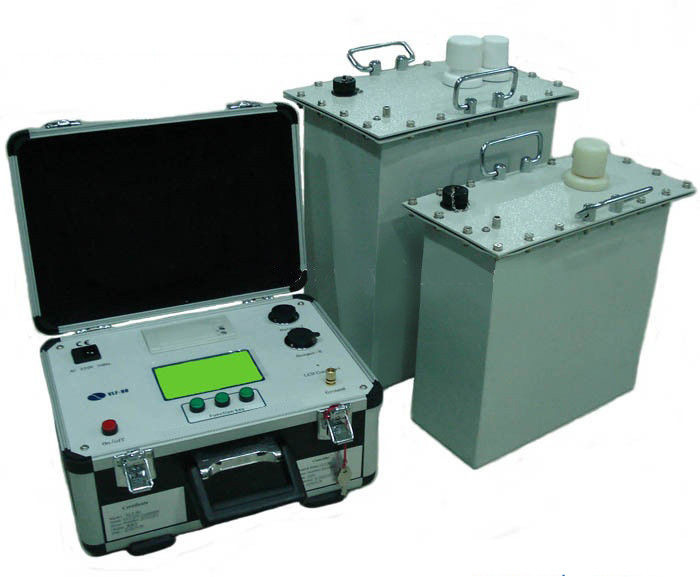

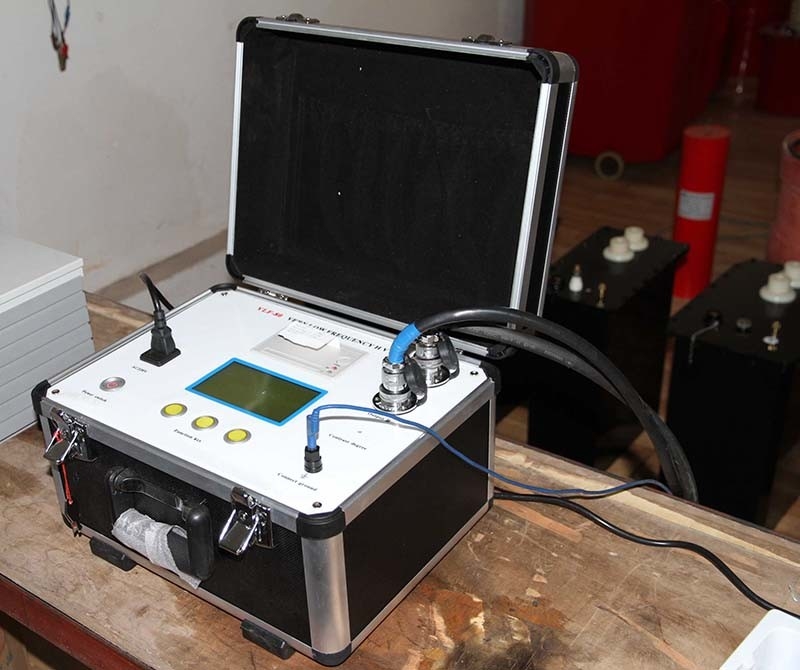

Probador muy de baja fricción eléctrico del VLF Hipot del cable
I. Introduction:
El probador del VLF Hipot se diseña y se fabrica para la prueba muy de baja fricción eléctrica del voltaje de withstand del equipo.
La prueba muy de baja fricción del voltaje de withstand es esencialmente una alternativa de la prueba del voltaje de withstand de frecuencia de poder. Es mucho más pequeña, más ligera y portátil que probador del voltaje de withstand de frecuencia de poder.
Se prueba internacionalmente que la prueba ultrabaja del voltaje de withstand de la frecuencia 0.1Hz puede substituir la prueba del voltaje de withstand de frecuencia de poder.
El probador del vlf del cable eléctrico puede ser aplicado para 10kV, 35kV, transformador de la máquina del poder termal 300MW, del poder 10kV, 35kV y el otro equipo eléctrico
II. funciones
1. El más fácil utilizar el microcontrolador completamente automático
2. impresora del accesorio
3. salida verdadera de la onda sinusoidal
4. exhibición en tiempo real de la forma de onda real de la salida
5. ergonómico, menú dirigido, LCD retroiluminado grande
6. almacenamiento de los resultados de la prueba para la recuperación posterior y la impresión.
7. Sobre el voltaje y la corriente protegidos
8. frecuencia variable 0.1Hz, 0.05Hz, 0,02 herzios
9. datos de la corriente, del voltaje y de la forma de onda muestreados directamente en el lado del alto voltaje.
10. la prueba de la CA no degrada el buen aislamiento del cable
11 las cargas de espacio dañinas no se inyectan en el aislamiento del cable
12. No se genera ningunas ondas que viajan durante la prueba
13. Diseño rugoso y confiable menos fracaso propenso de transeúntes
III. especificaciones:
1. Voltaje máximo hecho salir: refiera a la tabla siguiente;
2. Frecuencia de la salida: 0.1Hz, 0.05Hz, 0.02Hz;
3. Exactitud de la medida: 2,5%;
4. Errores positivos y negativos del pico del voltaje < 2="">
5. Distorsión de la forma de onda del voltaje:<3>
6. Error de medida de la resistencia de aislamiento:<2>
7. Error de medida actual de la salida:<2>
8. Fuente de alimentación: ± el 10%, 50Hz/60Hz de AC220V;
9. Temperatura del ambiente: 0~50°C;
10. Humedad: ≤85%RH;
Modelo | Voltaje/corriente clasificados |
El llevar de la carga Capacidad |
Fusible del poder | Estructura y peso de producto |
30 |
30kV/20mA (Pico) |
0.1Hz, ≤0.5ΜF~1.1ΜF | 5A |
Regulador: 4kg Aumentador de presión: 25kg |
0.05Hz, ≤0.5ΜF~2.2ΜF | ||||
0.02Hz, ≤0.5ΜF~5.5ΜF | ||||
50 |
50kV/30mA (Pico) |
0.1Hz, ≤0.5ΜF~1.1ΜF | 7A |
Regulador: 4kg Aumentador de presión: 50kg |
0.05Hz, ≤0.5ΜF~2.2ΜF | ||||
0.02Hz, ≤0.5ΜF~5.5ΜF | ||||
60 |
60kV/30mA (Pico) |
0.1Hz, ≤0.5µF | 9A |
Regulador: 4kg Grado 1 (30kV) del aumentador de presión: 25kg Grado 2 (30kV) del aumentador de presión: 25kg |
0.05Hz, ≤0.5ΜF~1ΜF | ||||
0.02Hz, ≤0.5ΜF~2.5ΜF | ||||
80 |
80kV/30mA (Pico) |
0.1Hz, ≤0.5µF | 12A |
Regulador: 4kg Grado 1 (30kV) del aumentador de presión: 25kg Grado 2 (50kV) del aumentador de presión: 50kg |
0.05Hz, ≤0.5ΜF~1ΜF | ||||
0.02Hz, ≤0.5ΜF~2.5ΜF |
IV. características:
Los datos de la corriente, del voltaje y de la forma de onda se pueden muestrear directamente en el lado de alto voltaje, así que los datos son reales y exactos;
Protección de la sobretensión: Si la salida excede el límite del sistema de voltaje, el probador del hipot parada se protegerá; el tiempo de la impulsión es menos que 15ms;
Protección de la sobreintensidad de corriente: es protección dual del voltaje alto-bajo en el diseño, la protección exacta de la parada puede ser hecho según el valor determinado en el lado de alto voltaje; Si la corriente en lado de la baja tensión excede la corriente clasificada, instrumento tomará la protección de la parada, el tiempo de la impulsión es ambos menos que 15ms;
Un resistor protector de la salida de alto voltaje se proporciona en el voltaje impulsa el cuerpo en el diseño y éste elimina la necesidad del resistor protector adicional conectado afuera;
Como resultado del circuito de control a circuito cerrado del voto negativo del voltaje del cielo y tierra, la salida sin efecto capacitivo de la subida;
El elemento de control de alto voltaje adopta la unidad de transferencia innovadora del alto voltaje del control ligero, control es exacto, seguro y confiable;
Con el interfaz antropomecánico colorido de control de tacto más el sistema operativo modular del software de los controles, este sistema de la prueba del vlf es exacto e intuitivo;
Multiusos: la máquina muy de baja fricción de la prueba puede simultáneamente la capacitancia de los objetos probados de las medidas, resistencia de aislamiento, corriente de la salida, y prueba del voltaje de withstand de la CA;
