INSTRUMENTO CO., LTD DE DONGGUAN YUYANG
Fabricante de la buena calidad de China de equipo de prueba
Lugar de origen: | China |
Nombre de la marca: | YUYANG |
Certificación: | ISO |
Número de modelo: | SFRA-I |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | USD6200 |
Detalles de empaquetado: | CASO DE LA MADERA CONTRACHAPADA |
Tiempo de entrega: | 15 días |
Capacidad de la fuente: | 100 juegos al mes |
Palabra clave: | Analizador de la respuesta de frecuencia de barrido de SFRA | Modo del barrido: | Barrido linear, barrido de la sección |
---|---|---|---|
Test range: | (- 100dB) - (+20dB) | Garantía: | 1 año |
color: | blanco y azul | Condición: | Nuevo |
de software: | Inglés | OPERACIÓN: | Automática |
Alta luz: | equipo de pruebas eléctricas,equipo eléctrico de la prueba |

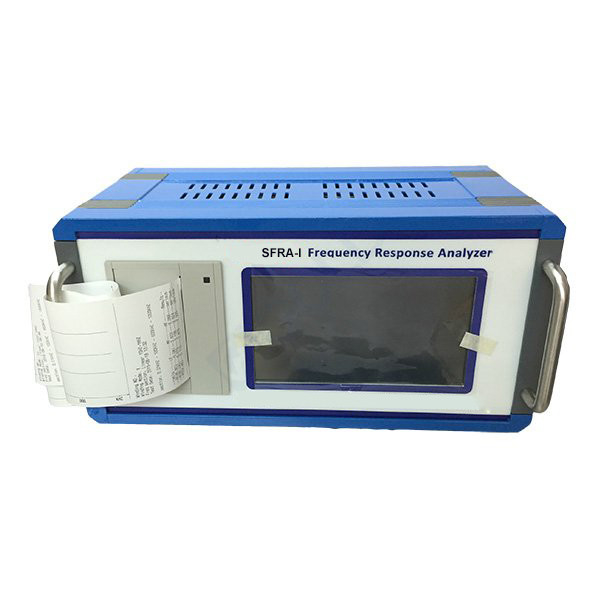

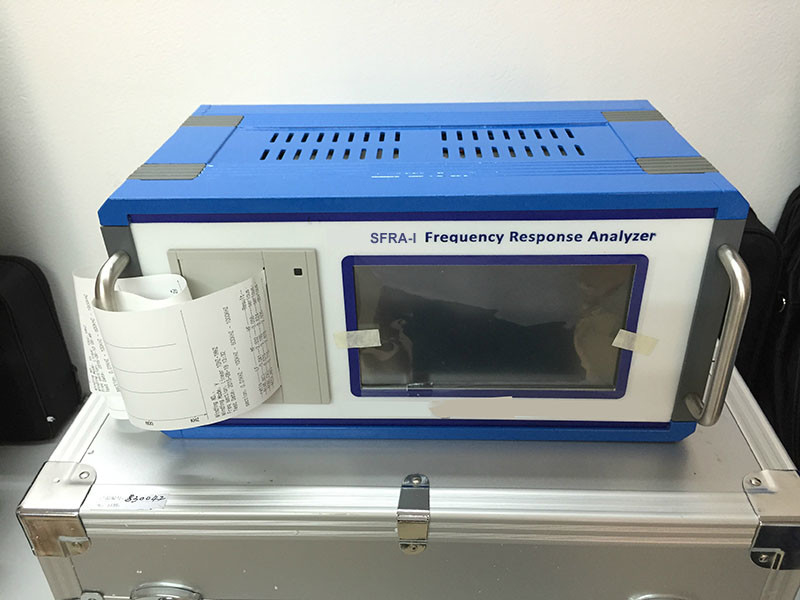

Analizador de la respuesta de frecuencia de barrido del transformador SFRA
I. Introduction:
Puesto que la estructura y la referencia del transformador son fijas después de ser hecha, la respuesta de frecuencia de cada bobina es casi lo mismo normalmente.
Algunas cajas, tales como cortado entre los círculos o las fases en la experiencia, cortada o la bobina movidas para el tirón del poder en el funcionamiento, enrrollamiento movido para el golpe en el transporte, podrían cambiar la referencia del transformador, cuyo la respuesta de frecuencia será cambiada, nosotros podrían detectar la deformación según la curva de respuesta de frecuencia.
Nuestra compañía ha diseñado el probador de la deformación de la bobina basado en la idea y la técnica avanzada.
El analizador de la respuesta de frecuencia de barrido del transformador SFRA de SFRA-I podía dibujar la curva de respuesta de frecuencia exactamente. Entonces comparamos las curvas horizontalmente o detectar verticalmente la deformación del transformador.
Y el analizador de la respuesta de frecuencia de barrido del transformador SFRA se ajusta al estándar de DL/T911 2004.
II. especificaciones:
Dos diversos modos del barrido: Barrido linear, barrido de la sección | |
Barrido linear | puntos de 0.5KHZ-1MHZinterval 0.5KHZ 2000 |
Barrido de la sección |
puntos de 50HZ-100HZinterval 2HZ25 |
puntos de 100HZ-1KHZinterval 20HZ45 | |
puntos de 1KHZ -10KHZinterval 50HZ180 | |
puntos de 10KHZ-100KHZinterval 0.2KHZ 450 | |
100KHZ – 500KHZ puntos del intervalo 0.5KHZ 800 | |
500KHZ – 1000KHZ puntos del intervalo 1KHZ500 | |
Gama de prueba | (- 100dB) - (+20dB) |
Pruebe la exactitud | 0.1dB |
Exactitud de la frecuencia | <0> |
Impedancia de entrada de la señal | >el 1M Ω |
Impedancia de salida de la señal | 50 Ω |
