Equipo de prueba vertical completo de resistencia de fuego para los productos de la construcción

Equipo de prueba vertical de la inflamabilidad de la resistencia de fuego del gran escala de ASTM E119 ISO 834

DESCRIPCIÓN GENERAL

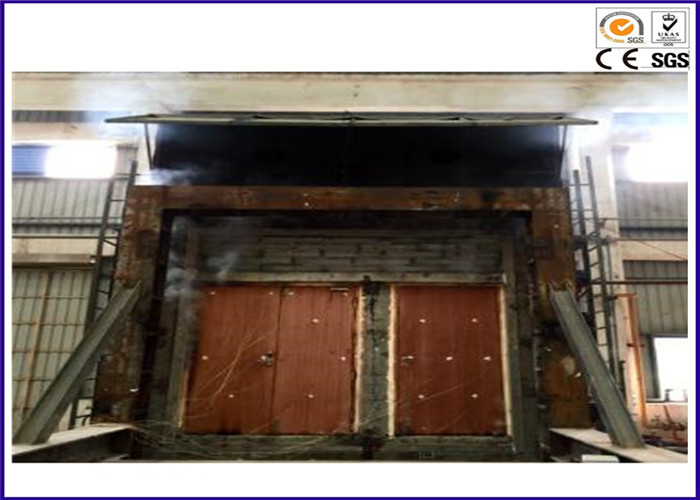

El horno vertical completo de la prueba de resistencia de fuego diseñado para emplear los combustibles líquidos o gaseosos y es capaz de la calefacción de la vertical que separa elementos en una cara

Los revestimientos de horno consisten en los materiales refractarios con densidades de menos de 1000 kg/m3and éstos constituyen más el de 70% de la superficie internamente expuesta del horno.

El horno es a la medida proporcionar las condiciones de la exposición del fuego en cuanto a la exposición termal y ejercerlas presión sobre y cumplir a los requisitos de los estándares del CEN, del ISO y de la OMI.

La dimensión interna mínima de la cámara mide 4000 milímetros x amplio 3000 milímetro alto x 1000 milímetros de profundo.

Este horno completo de la prueba de resistencia de fuego será construido en la fábrica en unidades modulares y enviado en envases de los 40ft HC. En llegada, las unidades modulares serán montadas en una fundación fuerte preparada por el cliente.

Cubierta de acero del horno

La cubierta del horno será hecha de las secciones y de las placas del acero estructural diseñadas para el uso robusto. Las placas de acero se refuerzan con los C-canales de acero, Yo-haces y las secciones del acero para contradecir la distorsión estructural debida calentar, especialmente a las áreas donde los agujeros se proporcionan en la cubierta para las hornillas, termopares, puntas de prueba de la presión, visión viran hacia el lado de babor.

Las placas del arrabio se empernan a la cara externa delantera del horno para proporcionar una superficie fuerte para montar el marco de la restricción del espécimen de la prueba.

Cuatro sistemas de abrazaderas de autoretención del rodillo están instalados para permitir que el marco de la restricción del espécimen de la prueba se sostenga con seguridad sobre el frente del horno.

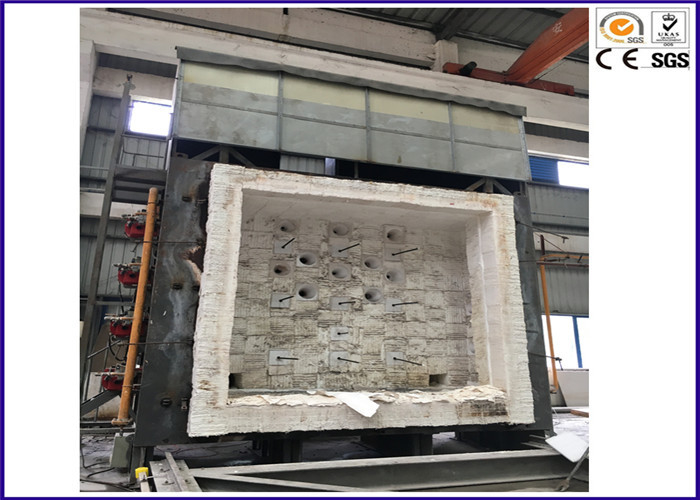

Aislamiento del horno

La guarnición refractaria del horno se comprende de los ladrillos refractarios de aislamiento clasificados en 1430°C con una densidad de 900 kg/m3 en la cara caliente y apoyados por el aislamiento del panel de fibras de madera en la cara fría. En una temperatura del °C 1200, la temperatura de cubierta externa del horno no será más alta de 75 °C, dos horas en la prueba de fuego.

La temperatura alta prefabricó los bloques hechos de clasificado moldeable refractario fibra-reforzada en el °C 1600 será instalada a lo largo del perímetro de la abertura del horno para proporcionar una superficie protectora para soportar la abrasión constante del bastidor del espécimen de la prueba que se monta en el horno.

Cuatro sistemas de puertos de la visión serán colocados en el horno detrás emparedan para permitir que los operadores tengan una vista completa del espécimen de la prueba durante la prueba de fuego. El montaje del puerto de la visión se hace de la placa de cristal clara de cuarzo, se contiene con un recinto refrigerado y se aísla para prevenir pérdida de calor.

La abertura del extractor del horno y la utilización del humo que contiene el apagador serán alineadas con el aislamiento total termal bajo de la fibra de cerámica con una densidad de 128 kg/m3.

Todos los materiales refractarios usados para el horno podrán soportar la calefacción y el enfriamiento cíclicos

Pintura

La cubierta externa del horno será pintada con la pintura de plata de la temperatura alta del color.

Sistema de control de presión

Tres apagadores motorizados del acero de resistencia de calor serán incorporados al tubo del extracto para permitir el control total de la presión dentro de la cámara del horno. Los puertos ajustables del extracto también serán proporcionados para permitir a la tarifa de extracción ser variado en diversas posiciones dentro de la cámara del horno. Los apagadores de acero motorizados serán capaces del ajuste de la sala de control señalada vía el sistema de gestión de datos de la prueba de fuego.

Sistema de la combustión

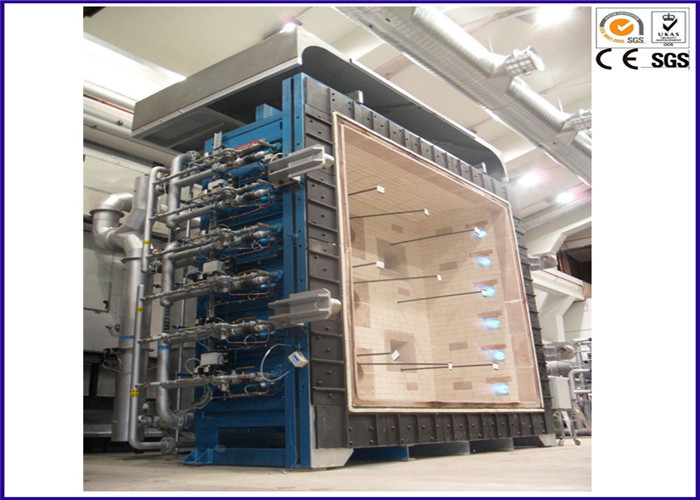

Doce mecheros del LPG premezclado/de gas natural serán suministrados en el cual, 6 unidades serán instaladas en el lado izquierdo de la pared de horno que mide 3 metros x los 1,3 metros y los otros 6 en el lado derecho.

El equipo de combustión consistirá en:

12 – hornillas de mezcla de boca de gas

12 – válvulas de control de balanza del aire

12 – válvulas de control de balanza del gas

12 – reguladores experimentales del gas

12 – válvulas de cierre del gas a las hornillas

12 – control de seguridad completamente automático de mechero de gas

12 – ignición, transformador y cable de chispa

12 – escáner ultravioleta

12 – tubos de aire flexibles

12 – tubos de gas flexibles

12 – válvulas de mariposa manuales del aire

3 – válvulas obturadas del gas principal

6 – interruptores de presión de gas con los conectores

30 – manómetros de gas

3 -- Válvulas micro del ratio del gas de aire

3 -- Ventilador del aire de combustión

3 -- Filtro principal del gas

3 -- Regulador principal del gas

Las hornillas serán convenientes para el uso con el gas de petróleo natural o licuado (ser confirmado por el cliente a la hora de orden)

Todas las hornillas serán equipadas de las características estándar de la seguridad, incluyendo ésos detallados arriba, y cumplirán con normas de seguridad locales del gas.

Los bloques de la hornilla serán manufacturados del material moldeable que comprende nominal el alúmina del 80% y podrán soportar el choque termal regular asociado a conducir este tipo de prueba.

Sistema del gas y de la distribución del aire

Tres fans que soplan del aire serán proporcionadas al aire de la fuente al sistema de la combustión del horno y oxigenar la atmósfera del horno para cumplir el requisito estándar de la prueba de fuego referente a nivel mínimo del oxígeno.

Las fans serán actuadas desde el panel de control de la combustión en la sala de control del horno.

Toda la fontanería de interconexión del aire será prefabricada en la fábrica para la facilidad de la dirección y conectada en sitio. Las fans serán suministradas el aislamiento de apagadores.

Antes de la fabricación, la encaminamiento de toda la instalación de tubos de gas interna con la conexión a la válvula obturada del gas principal será discutida con el cliente para hacer juego la disposición del edificio del laboratorio. La válvula obturada principal será suministrada y conectada con el sistema de suministro de gas.

El sistema del gas y de la distribución del aire cumplirá con todos los requisitos de seguridad en el país. Toda la tubería del gas y del aire será pintada en colores internacionalmente estados de acuerdo de la identificación.

Sistema y chimenea de la extracción

Un sistema de la extracción será proporcionado e incluirá un fan y un tubo del extracto que canalizan para controlar el índice de la evacuación de gas de combustión calientes del horno a la chimenea durante una prueba.

La fan de la extracción será activada de la sala de control, de un interruptor que se pueda fijar en modo de operación automática o manual.

Toda la canalización del gas de escape entre la fan del extracto y el horno será construida de secciones de acero prefabricadas y montada en sitio. La canalización será aislada para soportar la calefacción regular y los ciclos de enfriamiento típicos de la leña del lote mecanografían, las pruebas de resistencia de fuego. La superficie externa de la canalización será pintada con la pintura da alta temperatura para la protección contra la corrosión.

Un inductor del proyecto será suministrado para diluir los gas de escape para reducir la temperatura de los gases que pasan en la fan del extracto a abajo el de la temperatura de funcionamiento de la fan. Este gas de escape de la baja temperatura entonces será evacuado en la chimenea.

Una chimenea que tiene un diámetro interno de 950m m y una altura mínima de 3 metros sobre el punto más alto del tejado puede ser suministrada, si es pedido por el cliente, o podemos suministrar los dibujos al cliente para permitirle construir este sí mismo en sitio. Esta chimenea será hecha del acero suave. Diseñó ser libre, el cliente tiene que preparar una fundación que se ha diseñado para volcar debido a la carga de viento y al acuerdo del suelo. Para evitar la chamuscadura o lesión al personal del laboratorio, la chimenea será aislada hasta 3 metros de altura.

La cita para el diseño y la fabricación de la chimenea y de la canalización puede ser proporcionada una vez que la información sobre el edificio del laboratorio está disponible.

Plataforma/calzada

Una plataforma/una calzada completas será suministrada que será diseñada para permitir el acceso seguro y conveniente a los puertos de la visión y a toda la instrumentación colocada en los lados y la parte posterior del horno. Los clientes proporcionará la asamblea las barandillas y las placas metálicas apropiadas para asegurar uso seguro los operadores y. La superficie de la calzada incluirá la disposición para deslizarse de reducción al mínimo de los personales que lo usan.

Termómetros de la placa

Nueve termómetros de la placa, como se especifica en los estándares relevantes del CEN serán proporcionados y serán equidistantes sobre el avión del área expuesta del espécimen. Las posiciones de los termómetros en el horno satisfarán los requisitos de los estándares relevantes del CEN. Los termómetros serán capaces de la conexión con el sistema de adquisición de datos y de manipulación de datos automatizado para permitir la supervisión y la grabación de la temperatura del horno antes y durante pruebas.

Termopares del horno

Nueve termopares del horno que hacen la especificación dar en el método de prueba relevante de la OMI, serán proporcionados. La disposición será adoptada de localizarlos en las posiciones requeridas a través de la pared posterior del horno. Serán protegidas por la tubería a prueba de calor apropiada para minimizar la distorsión durante pruebas. Los termopares serán conectados con el sistema de adquisición de datos y de manipulación de datos automatizado para permitir la supervisión y la grabación de la temperatura del horno antes y durante pruebas.

Cajas de conexión de la instrumentación

Una caja de conexión de la instrumentación será proporcionada en una ubicación conveniente cerca del horno, la ubicación que es protegida de calor del horno, para permitir a toda la instrumentación ser conectado con esfuerzo mínimo. La caja contendrá las conexiones individualmente numeradas que son ligadas por multifilar a las conexiones correspondientemente numeradas en la sala de control señalada que a su vez será conectada con el sistema de adquisición de datos y de manipulación de datos automatizado para permitir la supervisión y la grabación de la instrumentación antes, durante y después de pruebas.

Termómetro de la temperatura ambiente

Un termómetro de la temperatura ambiente para supervisar y registrar la temperatura ambiente del laboratorio antes y durante de pruebas será proporcionado y conectado con el sistema de adquisición de datos y de manipulación de datos automatizado para permitir la supervisión y la grabación de la temperatura antes y durante pruebas.

Transductores de presión

Dos transductores de presión serán proporcionados y situados en posiciones apropiadas para satisfacer los requisitos de los estándares relevantes. Los transductores serán movibles entre las posiciones, si procede, y serán conectados con el sistema de adquisición de datos y de manipulación de datos automatizado para permitir la supervisión y la grabación de las salidas en los intervalos predeterminados.

Puntos que golpean ligeramente del analizador del oxígeno

La disposición será adoptada en el horno para muestrear y medir la concentración de oxígeno a intervalos regulares durante la prueba de resistencia de fuego.

Una línea de muestreo permanente con la conexión será proporcionada para permitir a un analizador del oxígeno ser conectado para muestrear los gases del horno y la señal generados del analizador que se registrará en el sistema de gestión de datos de la prueba de fuego y exhibido en la pantalla de monitor

Aparato de medición de la deformación

Un dispositivo portátil del laser para medir la desviación de especímenes de su posición original en su centro será proporcionado y cumplirá con los requisitos de los estándares relevantes del CEN.

Dispositivo que mide el tiempo

Un dispositivo que mide el tiempo que tiene una exhibición grande que se pueda considerar fácilmente probando al personal durante una prueba y sea claramente visible en las fotografías del espécimen durante la prueba, será suministrado. El dispositivo será ligado al sistema de gestión de datos de la prueba de resistencia de fuego para asegurarse de que comienza al mismo tiempo que el sistema de control. El dispositivo será capaz de exhibir tiempo transcurrido al segundo más cercano y exacto dentro a 1 segundo sobre una hora.
