Equipo de prueba de la inflamabilidad de la célula solar de UL790 UL1730 400m2/Min

Extensión de célula solar de la llama y de la máquina ardiendo de la prueba de la marca

Introducción
Esta máquina de la prueba de módulos del picovoltio se diseña según UL 1730, IEC 61730-2. Se utiliza para simular condiciones reales para evaluar el tejado y componentes del funcionamiento resistente al fuego del instrumento, en A1.82m, los especímenes de b 2.4mandc los 3.9m para evaluar el nivel de A~C. Y puede también ser utilizada para la prueba de funcionamiento ignífuga de componentes fotovoltaicos.

Estándares:
• UL 1730: monitores de la detección de humos de la unidad de vivienda individual de la habitación multifamiliar y: detección de señal eléctrica de polvo de la casa;
• UL 790: método estándar de prueba de fuego para los materiales de cubierta de tejado;
• ASTM e 108-04: método estándar de prueba de fuego para los materiales de cubierta de tejado;
• NFPA 256: prueba de fuego de la cubierta del tejado.
• Apéndice b del IEC 61730-2: pruebas de fuego en los módulos del picovoltio.

Características:

Estructuras

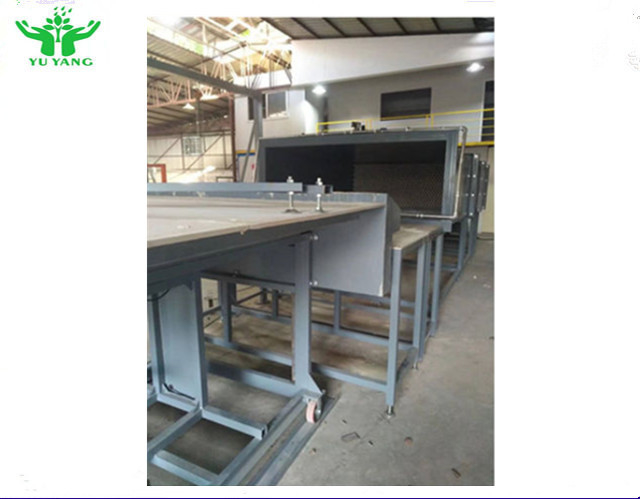

1, materiales de cubierta de tejado de la madera contrachapada, dimensiones: 1.300 (w) X1,000 (d) x120 (h), instalar la muestra de la prueba;
2, tablero de prueba de la No-combustibilidad, instalado en el final de la prueba, pueden parar los paneles de prueba moderaron;
3, tablero de control de acero inoxidable de la fan, el ángulo de la prueba se pueden ajustar, tamaño: 1.440 (l) x 940 (h) milímetros;
4, utilizado para apoyar la prueba del soporte de marco principal, acero resistente a la corrosión, dimensiones: 1.020 (l) x 1.000 (d) x 1.473 (h) milímetros;
5, asamblea de placa no combustible, instalados delante del marco para simular los aleros y la cornisa, extensión de la llama de la hornilla al espécimen, dimensiones: 330 (w) x 2.130 (d) x 584 (h) milímetros; 6, flujo de aire para el panel de prueba: ± 19 8 kilómetros por hora (5.5M/sec), y configurar el monitor del anemómetro;
7, tubos separados de la ventilación, se pueden extraer desde fuera del aire del laboratorio;
8, filtro del panal está instalado en el tubo de aire, paleta de guía de entrada instalada del gas;
9, conductos de ventilación equipados del panel del ajuste de la cuesta para ajustar el sentido de chorro de aire;
10, tubos de la ventilación atados a la guía, pueden aumentar velocidad para asegurar la circulación de aire de la interferencia exterior, placas de la prueba de la fuente de guía hicieron del acero inoxidable, ubicación no cambia con la presión de viento;

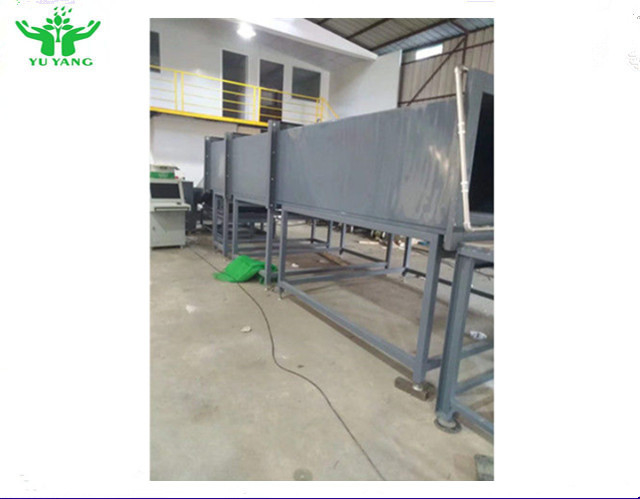

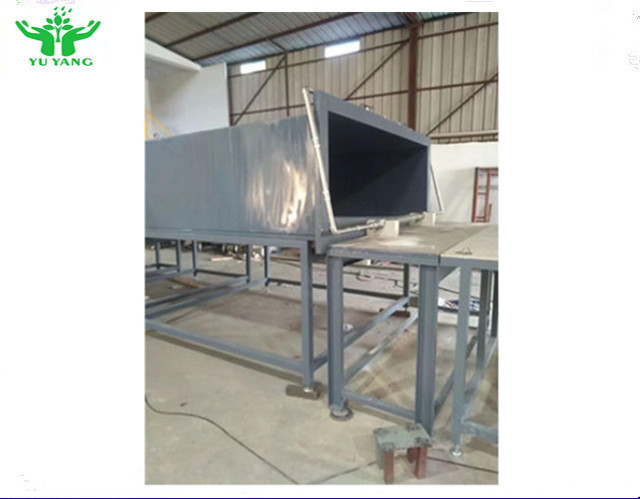

11, materiales del conducto para de acero, resistente a la corrosión inoxidable y a prueba de calor, tamaño: 2.130 (w) x 762 (h) x 3.000 (l) milímetros;

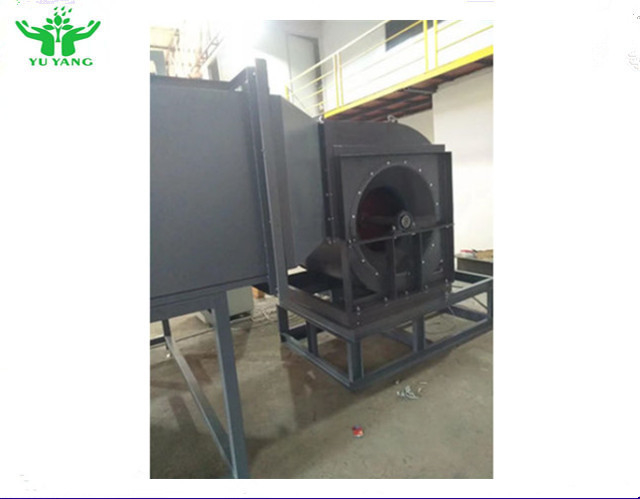

12, fan 220V, 50HZ, poder trifásico, se equipa de un sistema reverso pueden ajustar automáticamente la velocidad del viento, flujo mínimo para 300m3/min;
13, inversor infinitamente variable de la velocidad, 0-100% ajustable;
14, quemadores de gas (para Shi Huo intermitente, fuego spreadandflying de la llama), el 1.12m, 60.3m m, moviéndose en el lado de la prueba tiene una raja (larga) de 12.7m m (w) *0.91m;
15, quemador de gas pueden proporcionar un 22,000Btu/min (387kWh), y según a, b, niveles de la combustión de c tres, flujo de alta precisión del gas de la válvula de control de gas que controla,
16, termopar superior de la hornilla está instalado 58.7m m, 888 que el ± puede probar el ºC 28;
17, sistema de ignición automático, aseguran la seguridad del funcionamiento de la prueba, regulador del flujo total del electrodo 1.8kVp de la ignición es la presión mínima según diversos estándares, los flujos del gas del control, la clase A y B: 21.000 ~ 22.000 Btu/min (369 ~ 387 KVH) por 10 minutos, clase C: 18.000 ~ 19.000 Btu/min (316 ~ 334 KVH) 4 minutos;
18, sistema-clase A del control de la temperatura y B: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 BTU/minuto-clase C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 Btu/min
19, los indicadores de presión de la alta precisión y la válvula de regulación de la presión controla la presión de gas;
1)- Cada transferencia a proveer de gas en las hornillas necesita seguir métodos de una diversa prueba y de control;
2)- GASERO: usar MFM puede medir exactamente el flujo (control de la válvula de control de flujo);
3)- LPG: flujo de aire usando el sistema del inversor: la cubierta de la prueba en 19 kilómetros por hora del ± 8 (5.5M/sec);
poder girar 20, materiales de ayuda metálicos de la malla, plataformas, para combustión completa de materiales;

Sección de la prueba
1, sistema de control informático del software de control especial de Estados Unidos para el experimento de Labview, integración 10,2 “LCDscree;
2, sistemas de adquisición de datos, lenguaje de programación de LabView se utiliza para programar, las ofertas de adquisición de datos del NI de Estados Unidos de las tarjetas
3, sistema de adquisición de datos consiste en las piezas siguientes:
1) módulo de entrada de 16 bits del termopar
2) módulo de entrada de la conversión del a/d de 16 pedazos
3) Módulo de entrada-salida de los datos
4) módulo de salida de la conversión del a/d de 12 pedazos
5) placa madre de 4 y 8 ranuras
6) Módulos de Labview
7) Módulo de la red de Labview/de Ethernet

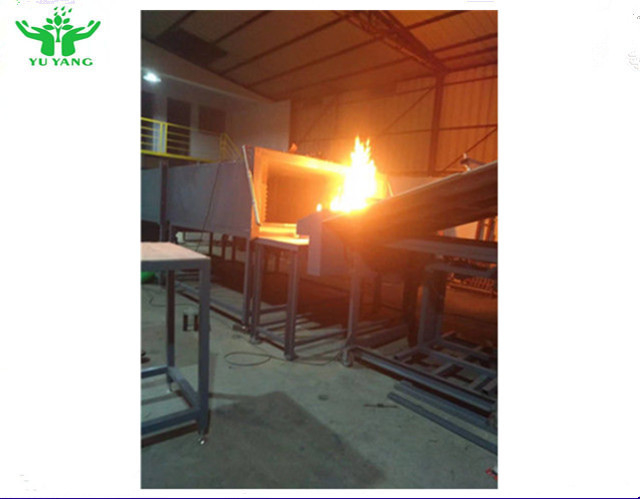

4, sistemas de prueba de la marca, quemadores de gas, la llama engulleron el material ardiente, el mechero de gas es la temperatura 880±10ºC pueden ser ajustados;

Los resultados estándar
1, estándares generales para la extensión de la llama
• Cualquier parte de los materiales de cubierta de tejado (componente o el panel) de la cubierta de la prueba en la llama o las partículas que brillan intensamente sopladas,
• Puede deslizar los materiales de cubierta directos, partidos, curvados de tejado, tales como cubierta del tejado abierta,
• Grado A de la seguridad contra incendios: la gama de la extensión de la llama es el 1.82M,
Nivel B de la seguridad contra incendios: la gama de la extensión de la llama es los 2.4M,
Seguridad contra incendios de la fila C: el área de extensión del fuego es los 3.9M,
Medido del borde de la extensión de la muestra de la llama,
2, estándares generales para la combustión del tejado,
• Cualquier parte o componente del panel de la cubierta de la prueba en las llamas que soplan o que caen,
• Las partes de la cubierta del tejado o de una parte de un panel en la estructura de tejado o el componente bajo la forma de partículas luminosas desaparecen,
• Continúe con los componentes o los paneles de la combustión,

Requisitos de la instalación de la célula solar o extensión fotovoltaica de los módulos de la llama y de la máquina ardiendo de la prueba de la marca
